Eingang
Belegung
RV1 = Geschwindigkeitsreduzierung 1; FREE = nicht belegt; SPARE
E5
= kundenspezifisch
RV2 = Geschwindigkeitsreduzierung 2; FREE = nicht belegt; SPARE
E4
= kundenspezifisch
INVERS = Totmann-Sicherheitsfunktion; FREE = nicht belegt; SPARE
D2
= kundenspezifisch
SEAT = Sitzschalter (Verzögerung);HANDLE = Deichselmikro;SPARE
E1
= kundenspezifisch

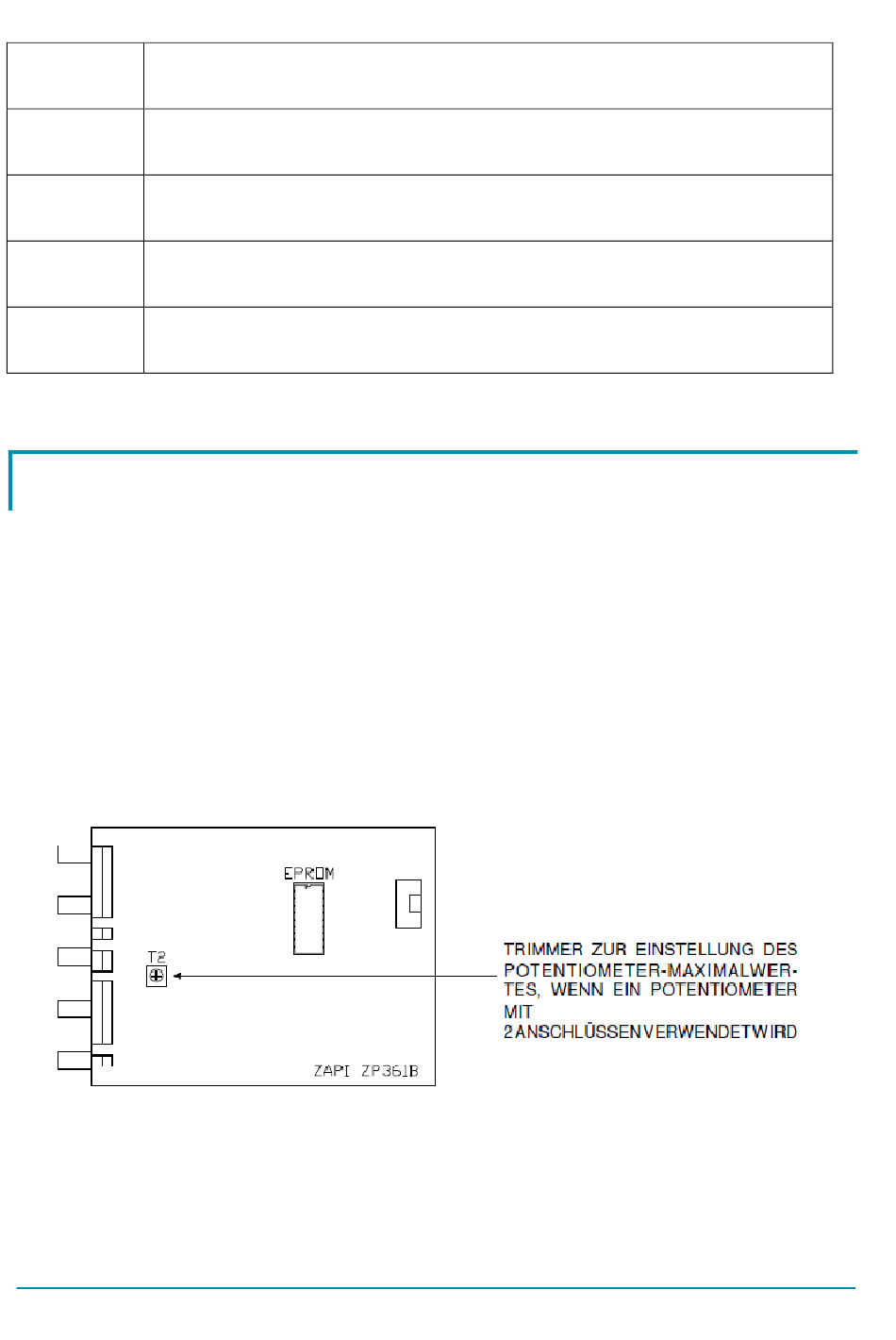

2 – oder 3 - Draht Potentiometer
3.10
Im Inneren der Steuerung auf der Logik ist ein Trimmer angebracht zur Einstellung des
Maximalwertes des Potentiometers, wenn es mit nur 2 Anschlüssen belegt ist. Zum
Abgleichen die obere Abdeckung abnehmen, ein Spannungsmeßgerät zwischen
C1(CPOT) und C2(NPOT) anschließen, das Potentiometer auf seinen Maximalwert
aufdrehen und den Trimmer solange drehen, bis das Meßgerät eine Spannung von
4,8V-4,9V anzeigt. Mit der Programmier-Console ist dieser Vorgang wesentlich
einfacher durchzuführen, da der Wert direkt vom Display abgelesen werden kann.
Wird ein Potentiometer mit 3 Anschlüssen verwendet, so wird T2 gegen den
Uhrzeigersinn gedreht.
H1DN - Benutzerhandbuch
Seite - 19/56
