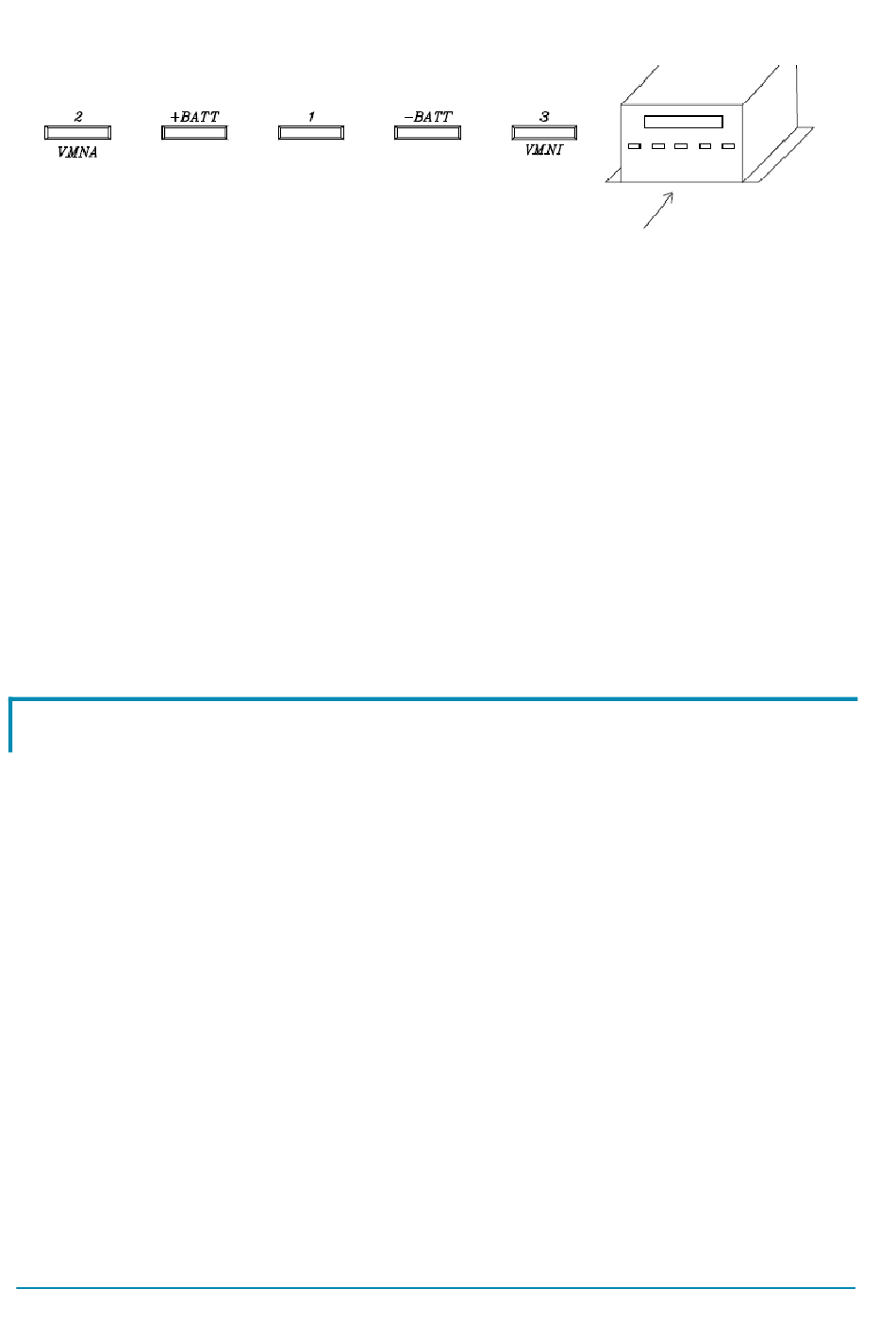

+BATT Batterieanschluß+; Spannungsversorgung für das Leistungsteil, nicht für
die Logik
-BATT
Batterieanschluß-; Spannungsversorgung für das Leistungsteil und die
Logik
1 Motoranschluß (Anker). Liefert eine positive Spannung direkt von der
Batterie nach dem Stromsensor. Nur Antriebsmotore anschließen!
2
Leistungsausgang für die Fahrtrichtung vorwärts (VMNA); gibt über einen
MOSFET-Stromkreis einen getakteten -Batt aus, wenn die Fahrtrichtung
vorwärts betätigt wird
3
Leistungsausgang für die Fahrtrichtung rückwärts (VMNI); gibt über einen
MOSFET-Stromkreis einen getakteten -Batt aus, wenn die Fahrtrichtung
rückwärts betätigt wird
3.9
Beschreibung der konfigurierbaren Eingänge
Die Wahl, die bezüglich der Leistung und der verschiedenen Funktionen getroffen
wurde, muß der Steuerung mitgeteilt werden. Sind diese nicht entsprechend der
Leistungs- und Steuerstromverdrahtung programmiert, wird ein Fehler angezeigt und
die Anlage gibt nicht frei.
Die Console wird an die Steuerung angeschlossen, anschließend muß das
Spezifikations- Menü angewählt werden. (siehe Beschreibung Console)
Folgende Konfigurationen sind wählbar:
3 Anschlüsse mit Hauptschütz :
4 Anschlüsse mit Wechslern :
Die Konfiguration der Leistung ist über die Console möglich.
Konfigurierbare Eingänge:
Seite - 18/56
max. 150A.
max. 300A.
