zu vermeiden, daß bei einem Kurzschluß Teile durch die Gegend fliegen.

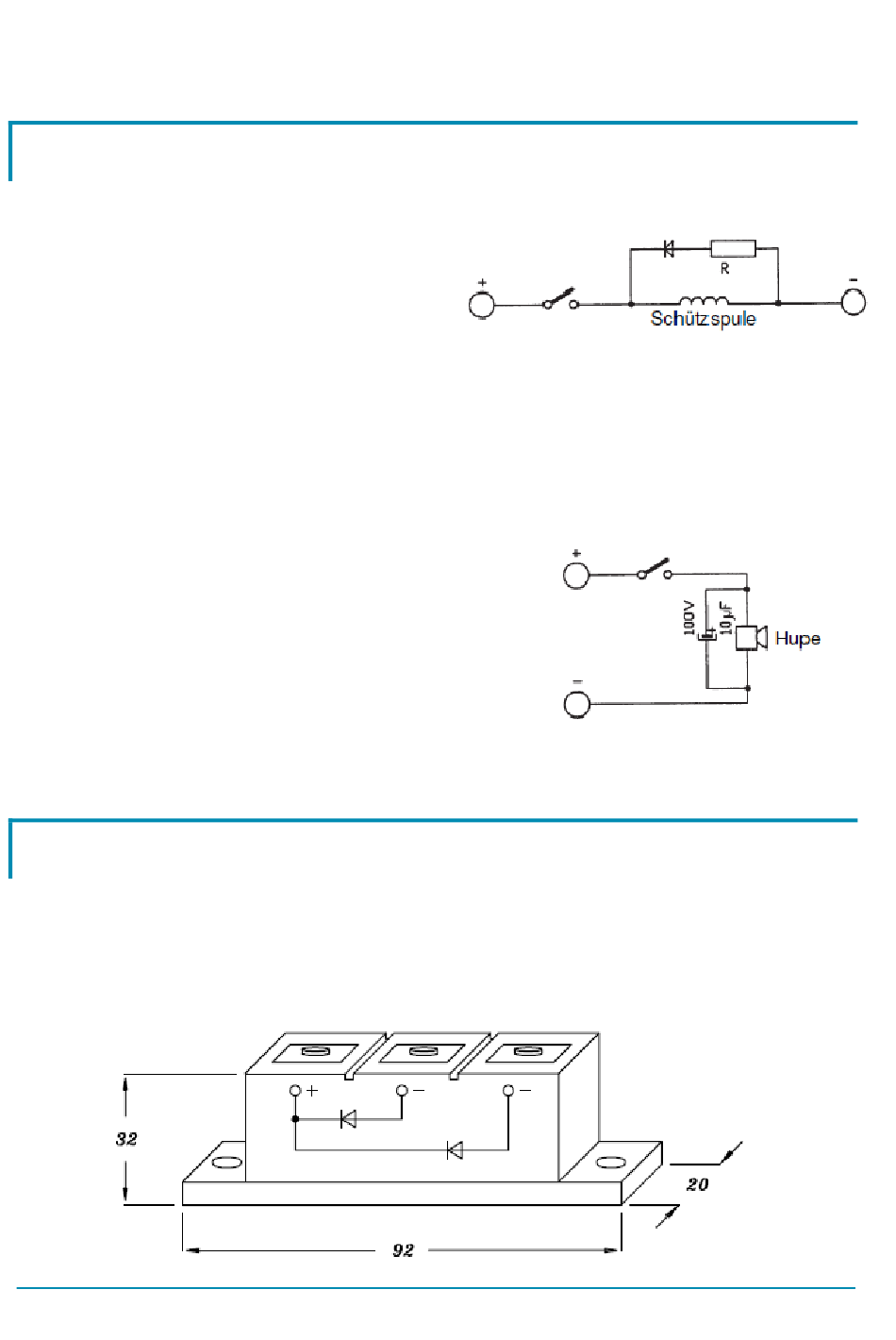

Schutzbeschaltung

3.4
Die Schutzbeschaltung wird parallel zu induktiven Lasten, wie Hupe, Elektroventile und
Schütze, die nicht direkt von der Steuerung angesteuert werden, angeschlossen.
3.4.1 Schutzbeschaltung für
Pumpenschütz:
Der Widerstand R sollte ungefähr denselben ohmschen Wert wie die Schützspule
haben.
Die Leistung wird nach folgender Formel festgelegt:
Beispiel: Widerstand der Schützspule:
==> R = 18Ohm
3,2W ==> Widerstand 18Ohm / 3W
3.4.2 Schutzbeschaltung für Hupe:
parallel zu den Anschlüssen der Hupe wird ein
Kondensator von 10µF / 100V angeschlossen.

Bremsdioden

3.5
Bei den 1Q-Versionen für Motore mit 3 und mit 4 Anschlüssen müssen externe Dioden
für die regulierbare Bremse montiert werden.
ZAPI bietet hier ein fertiges Modul an, das leicht anzuschließen ist.
H1DN - Benutzerhandbuch
PW = (24V)² / 10 x 18Ohm =
PW = U² / 10R
18Ohm Spannung: 24V
Seite - 13/56
