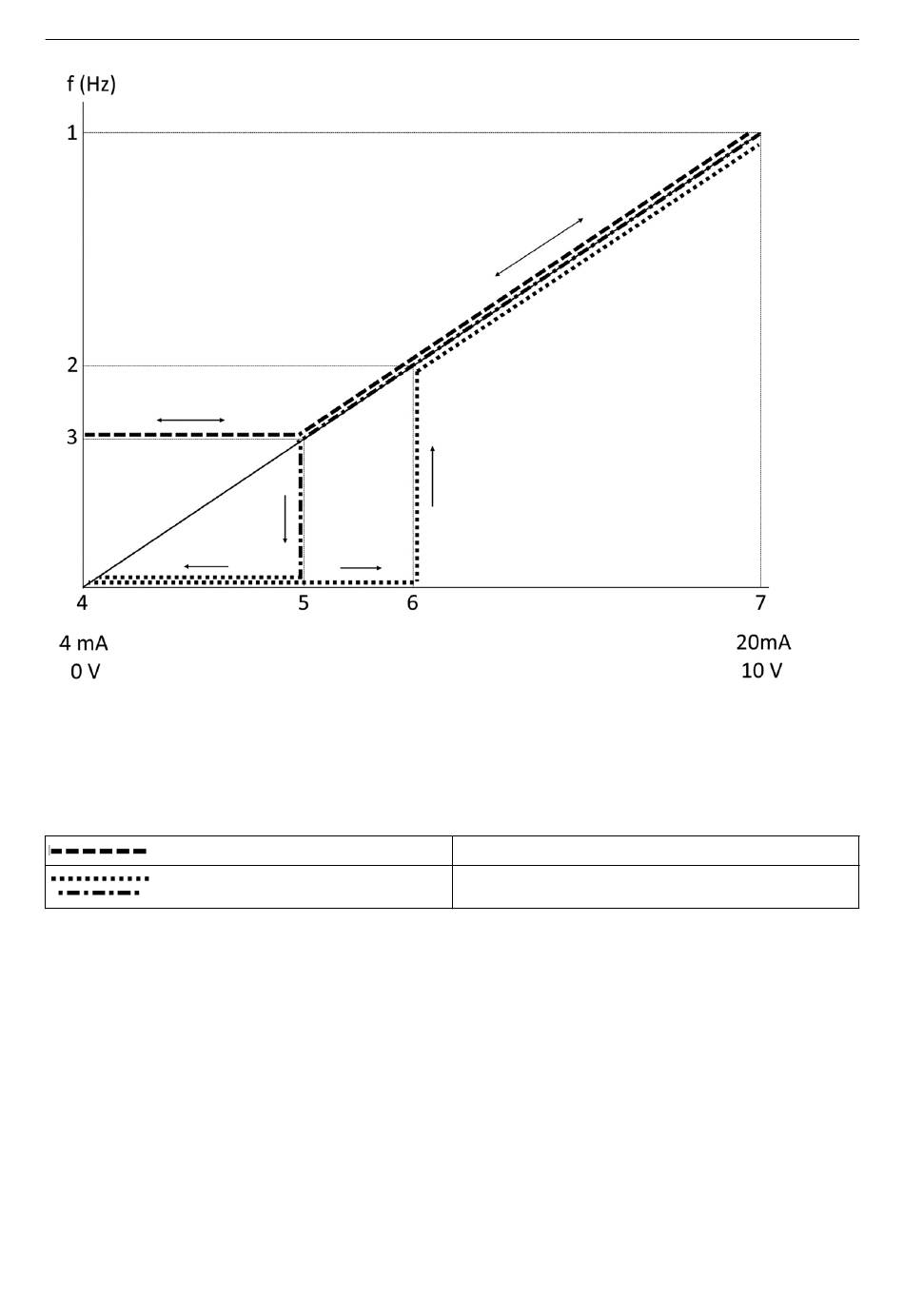

1. Referencia de velocidad máxima
2. Velocidad de activación
3. Velocidad de reposo/mínima
4. Terminal 53 valor bajo ref./info. Valor
5. Valor analógico correspondiente a velocidad de reposo
6. Valor analógico correspondiente a velocidad de reinicio
7. Terminal 53 valor alto ref./info. Valor
Nota: Si el modo de reposo está activado, la bomba funcionará a la velocidad de reposo cuando el valor
analógico sea inferior al valor de Velocidad de reposo.
Ejemplo de ajustes para la entrada analógica 53 (4-20 mA):
Referencia de velocidad máxima = 50 (Hz)
Velocidad de reposo/mínima = 20 (Hz)
Velocidad de reinicio = 25 (Hz)
Terminal 53 valor bajo ref./info. Valor = 0
Terminal 53 valor alto ref./info. Valor = 50
El valor analógico correspondiente a la velocidad de reposo es:
Rango de señal * (Velocidad mínima/velocidad máxima) + punto cero 16 * (20 / 50) + 4 = 10,4 (mA)
El valor analógico correspondiente a velocidad de reinicio es:
Rango de señal * (Velocidad de reinicio/velocidad máxima) + punto cero 16 * (25 / 50) + 4 = 12 (mA)
4.3 Extracto de parámetros de configuración automática
90
= Modo de reposo desactivado
= Modo de reposo activado
