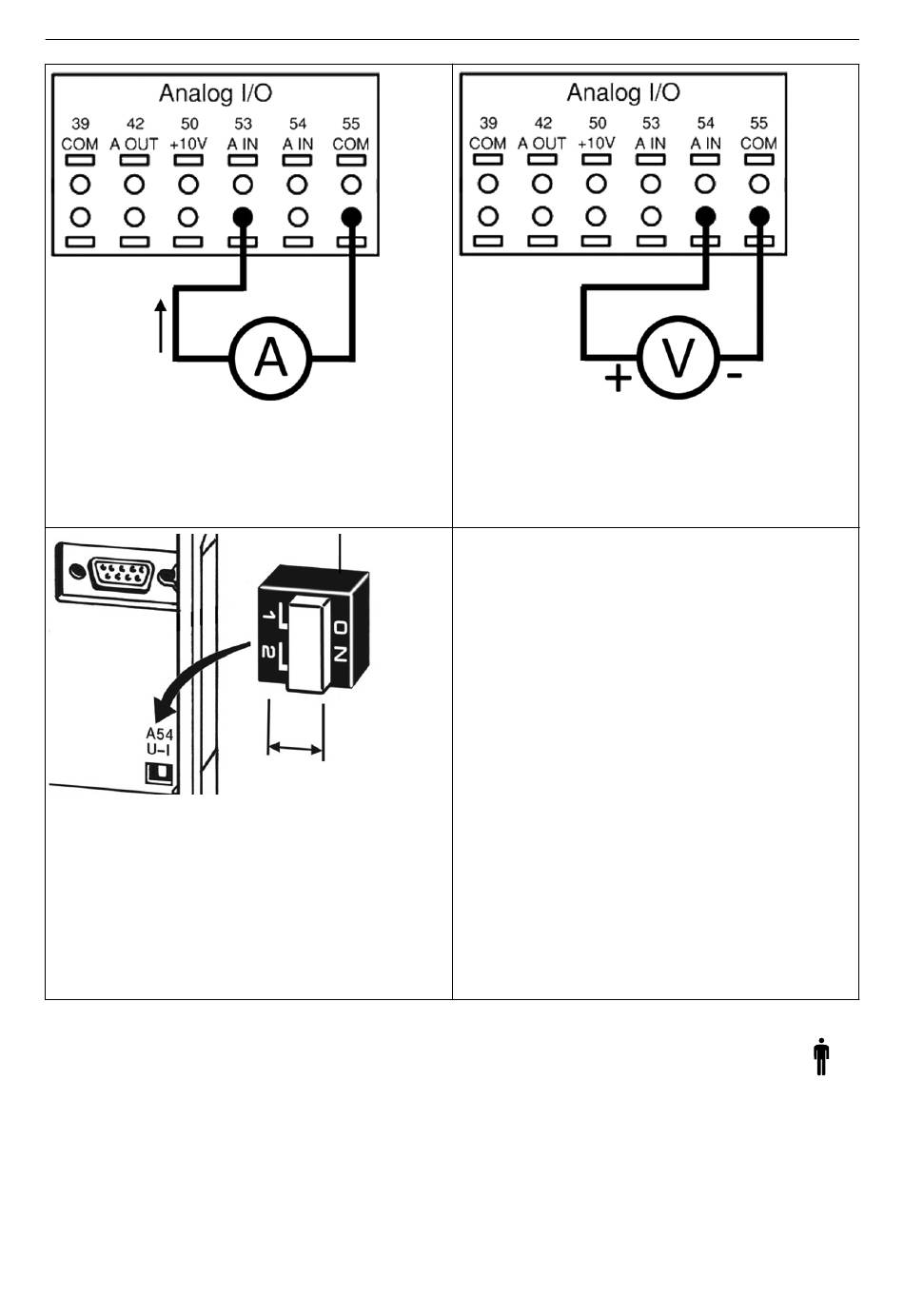

Envoi d'un signal d'entrée 4-20 mA vers l'entraîne-
ment en utilisant l'entrée analogique 53. Vous câble-
rez votre signal 4-20 mA dans la borne 53 et le neu-
tre sur la borne 55. L'entrée analogique 53 accepte
uniquement 4-20 mA.
Un commutateur DIP placé derrière la carte MCO
301 permet de modifier le réglage de l'entrée analo-
gique 54.
Pour modifier le réglage de l'entrée analogique 54
de tension à courant, suivre les étapes ci-dessous :
• Éteindre l'entraînement
• Retirer le panneau de commande LCP
• Retirer la carte MCO301
• Modifier le réglage du commutateur DIP de U
(0-10 V) à I (4-20 mA)
3 Fonctionnement
3.1 Instructions d'utilisation
U
I
Envoi d'un signal d'entrée 0-10 V vers l'entraînement
en utilisant l'entrée analogique 54. Vous câblerez vo-
tre signal 0-10 V dans la borne 54 et le neutre sur la
borne 55. L'entrée analogique 54 peut accepter un
signal de courant ou de tension ; elle est définie par
défaut sur 0-10 V.
