Xylem LOWARA Aquavar IPC Schnellstartanleitung Seite 114

nl - Vertaling van origineel
2.3 Meervoudige pompaansluitingen
Sluit de communicatiekabels aan
op de onderkant van deze kaart.
2.4 Sluit de kabels aan op de module MCO301
1. Klem #3 op Klem #3
2. Klem #5 op Klem #5
3. Klem #7 op Klem #7
4. Gebruik afgeschermde kabel en verbind de kabelafscherming met de veerklem.
5. Volg voor meer dan twee regelaars dezelfde bedradingsinstructies voor de extra regelaar.
114

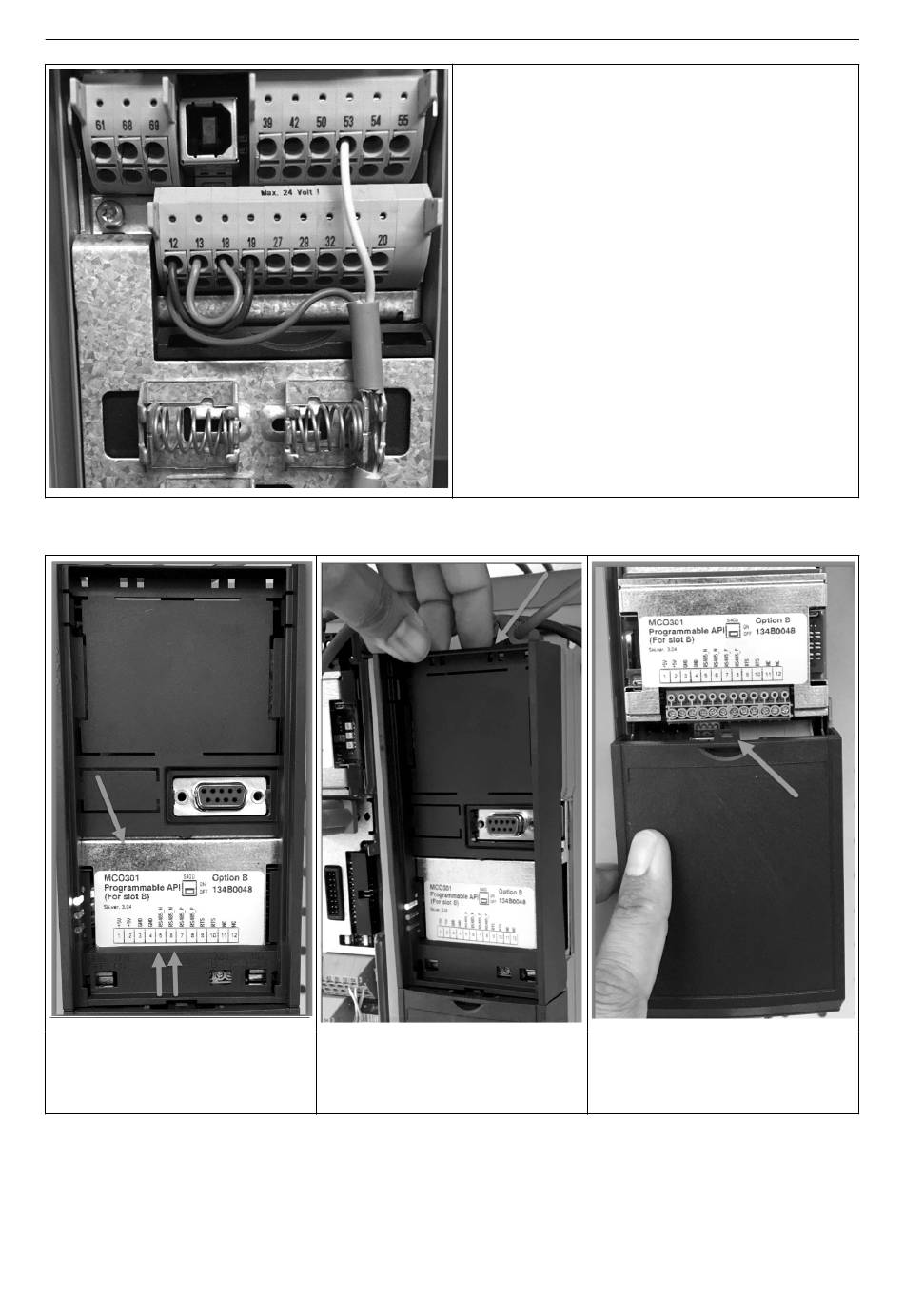

• Een startopdracht gaat naar de besturing als klem
18 is aangesloten op 24 V (klem 12 of 13).
• De digitale ingang op klem 27 kan zo worden ge-
configureerd dat een watertekort-toestel kan wor-
den geaccepteerd, zie paragraaf 3.3.6.
• Monteer voor Single Pump Control of Multi Pump
Control monteer de transducer-kabel voor voe-
dingsspanning (bruin) op klem 12 of 13 (24 V), de
analoge signaaltransducerkabel (wit) op klem 53
(4,20 mA).
• Zie voor Speed Control modusaansluiting
ding voor
Verwijder voorzichtig het plastic
deksel door het lipje aan de bo-
venzijde van de aandrijving te ont-
grendelen en los te maken.
toerentalregeling.
Verwijder voorzichtig de onder-
plaat door het lipje te ontgrende-
len.
Bedra-
