ko - 원본 번역

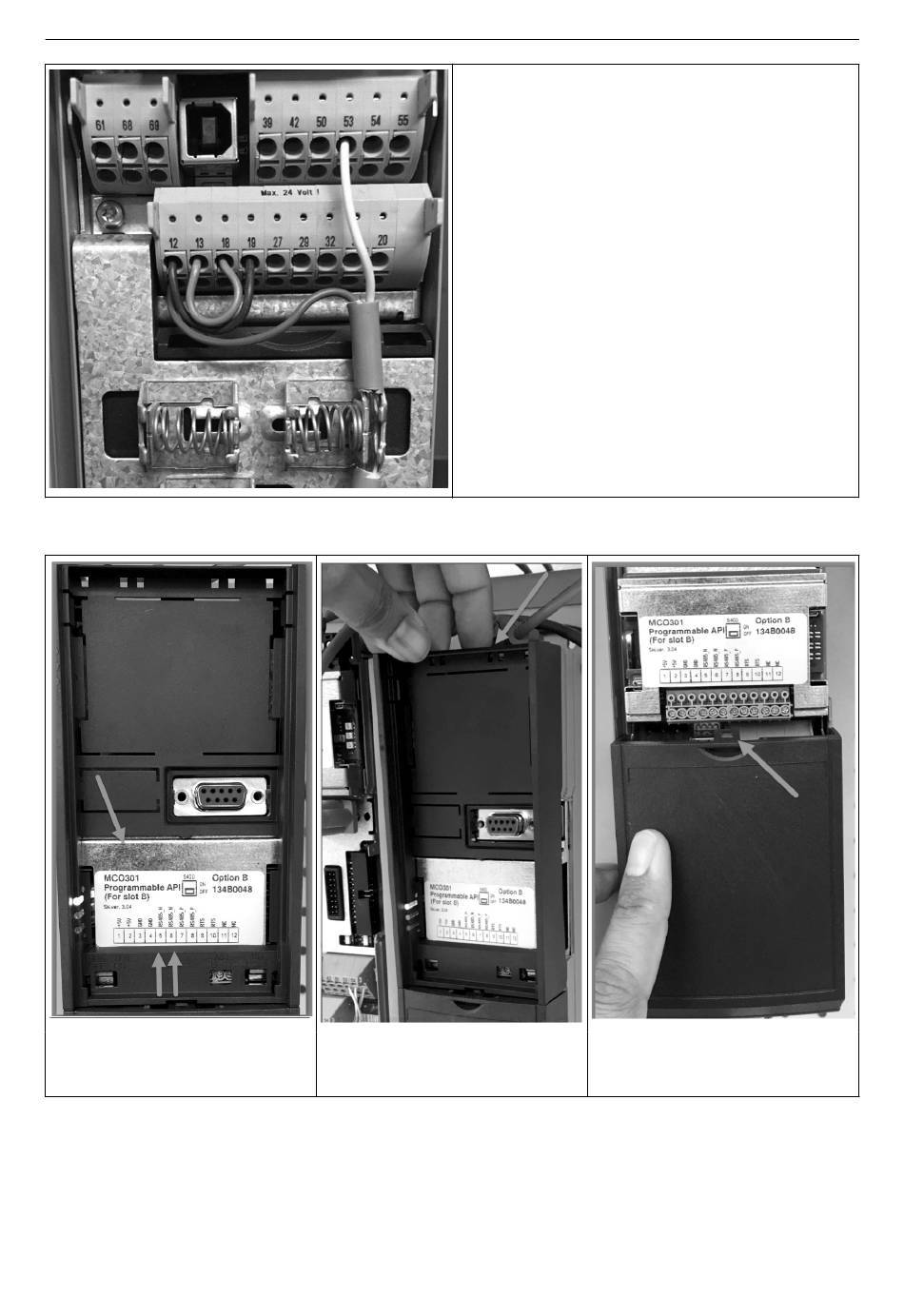

2.3 멀티 펌프 연결
통신선을 이 카드 하단에 연결하십시
오.
2.4 배선을 MCO301 모듈에 연결하십시오
1. 단자 #3 대 단자 #3
2. 단자 #5 대 단자 #5
3. 단자 #7 대 단자 #7
4. 실드된 케이블을 이용하고 케이블 실드를 스프링 클립에 장착하십시오.
5. 컨트롤러의 수가 두 개를 초과할 경우, 추가 드라이브에서 동일한 배선 지침을 준수하십시오.
6. 추가 멀티 컨트롤 배선 구성에는 IOM을 참조하십시오.
7. 커버와 키패드를 재설치하고 시운전을 시작하십시오.
276
• 단자 18이 24 V에(단자 12 또는 13) 연결되었을 때
컨트롤러에 시작 명령이 제공됩니다
• 물 부족 장치를 승인하도록 단자 27의 디지털 입력
을 구성할 수 있습니다. 섹션 3.3.6을 참조하십시오.
• 싱글 펌프 제어나 멀티 펌프 제어에서는 단자 12 또
는 13(24 V)의 전력 공급 트랜스듀서 케이블(갈색)을
설치하고 단자 53(4.20 mA)에는 아날로그 신호 트랜
스듀서 케이블(흰색)을 설치하십시오.
• 속도 제어 모드 배선은
십시오.
드라이브 맨 위에 있는 탭을 풀어 플
라스틱 커버를 주의하여 분리하고 떼
어내십시오.
속도 제어 배선 을(를) 참조하
탭을 풀고 바닥 커버를 주의하여 분
리하십시오.
