Xylem LOWARA Aquavar IPC Schnellstartanleitung Seite 76

es - Traducción del original

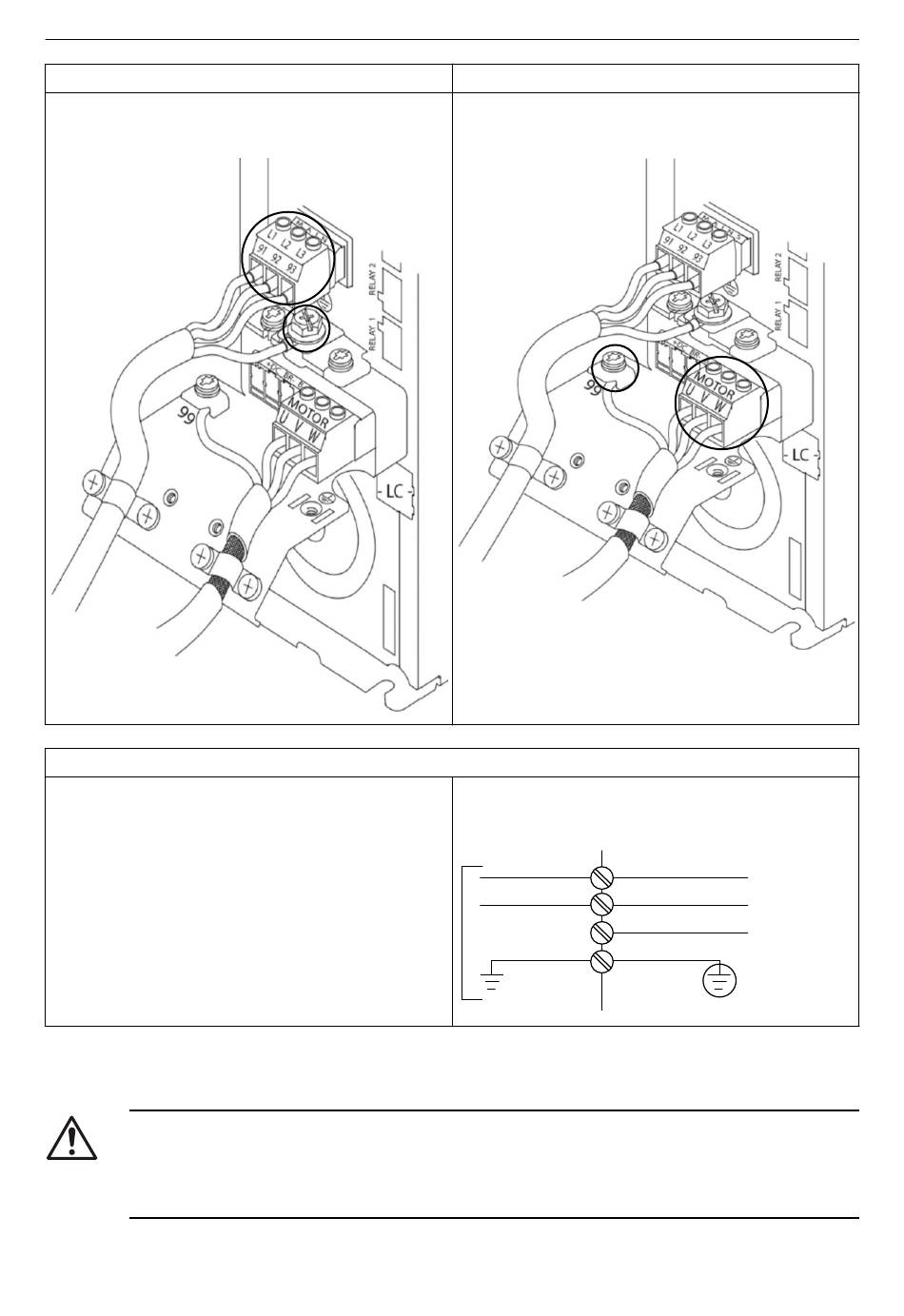

Cableado de entrada (suministro eléctrico) trifásica
Conecte el cableado de entrada del suministro eléc-
trico trifásico de CA a los terminales L1, L2 y L3, y co-
necte el cable a tierra.
Unidades de entrada monofásica
Conecte el cableado de suministro eléctrico monofá-
sico a L1 y L2, y conecte el cable a tierra.
Consulte el IOM para ver las consideraciones específicas de tamaño del bastidor.
2.2 Cableado de control de una sola bomba y multi-bomba
PRECAUCIÓN:
Antes de utilizar el asistente, configure DI18 en Detener (terminal 18 abierto) para evitar que la
unidad arranque el motor. Mantenga el terminal 18 abierto para evitar la rotación accidental del
motor. Aplique la señal Arrancar al controlador únicamente cuando desee que la bomba funcio-
ne.
76
Cableado de salida a los motores
Conecte los cables de salida del motor al bloque de
terminales etiquetado como U, V y W, y conecte el
cable a tierra.
Figura 14: Cableado de entrada de suministro eléc-
trico para unidades monofásicas
91 (L1)
92 (L2)
93 (L3)
95 PE
