2.3 Conexiones multi-bomba
Conecte los cables de comunica-
ción a la parte inferior de esta tar-
jeta.
2.4 Conexión de los cables al módulo MCO301
1. Terminal 3 al terminal 3
2. Terminal 5 al terminal 5
3. Terminal 7 al terminal 7
4. Utilice el cable blindado y coloque el blindaje del cable en el clip de muelle.
5. Si va a utilizar más de dos controladores, siga las mismas instrucciones de cableado para la unidad adi-
cional.

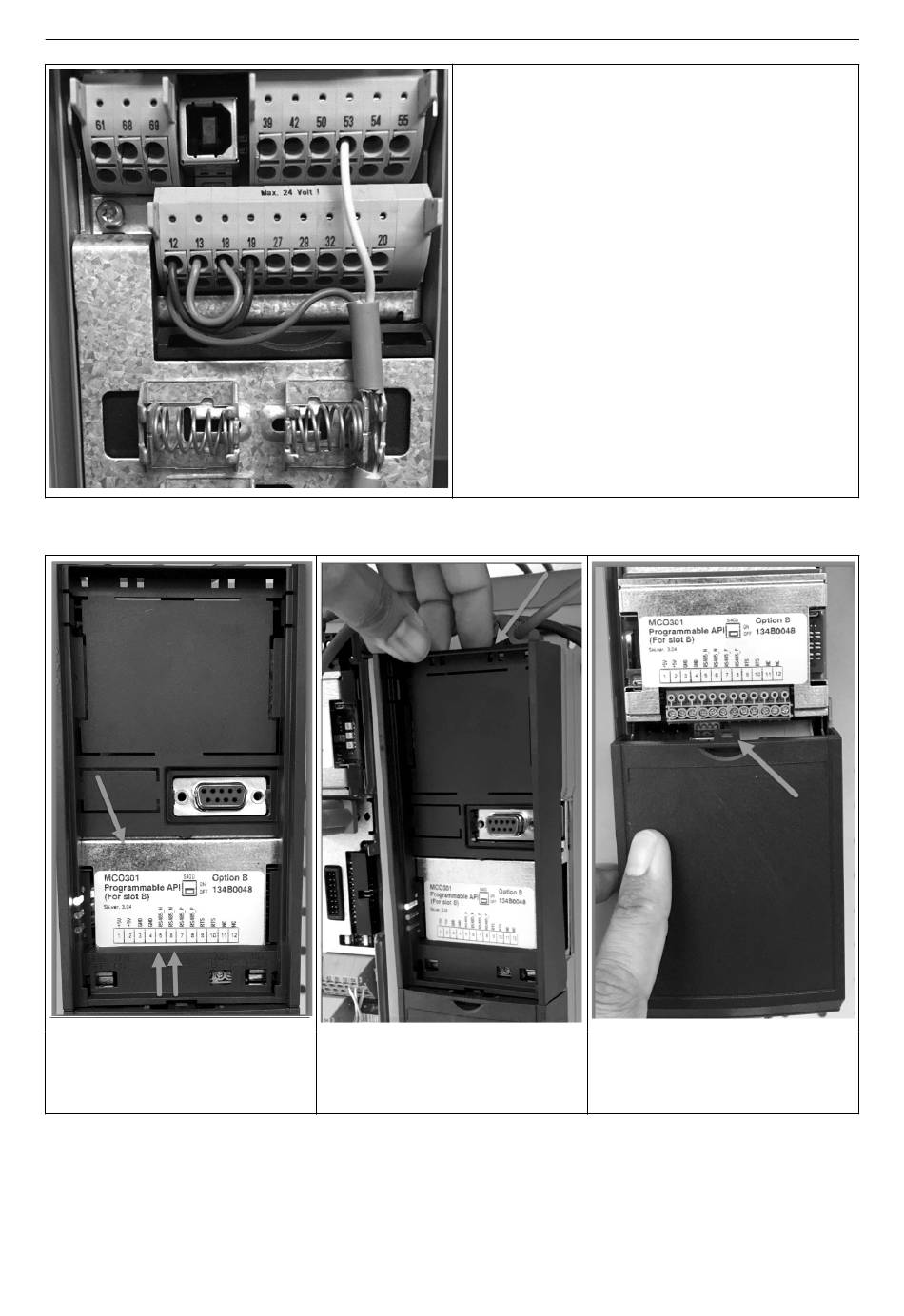

• Cuando el terminal 18 se conecta a 24 V (termina-
les 12 o 13), se envía un comando Arrancar al
controlador.
• La entrada digital en el terminal 27 se puede con-
figurar para aceptar un dispositivo de falta de
agua (consulte la sección 3.3.6).
• Para el control de una sola bomba o el control
multi-bomba, instale el cable del transductor del
suministro eléctrico (marrón) en el terminal 12 o
13 (24 V) y el cable del transductor de señal ana-
lógica (blanco) en el terminal 53 (4,20 mA).
• Para obtener información sobre el cableado del
modo Control de la velocidad, consulte
para el control de la
Retire con cuidado la cubierta de
plástico; para ello, desbloquee la
pestaña de la parte superior de la
unidad y libérela.
es - Traducción del original
velocidad.
Retire con cuidado la cubierta infe-
rior; para ello, desbloquee la pes-
taña
Cableado
