2.3 Çoklu pompa bağlantıları

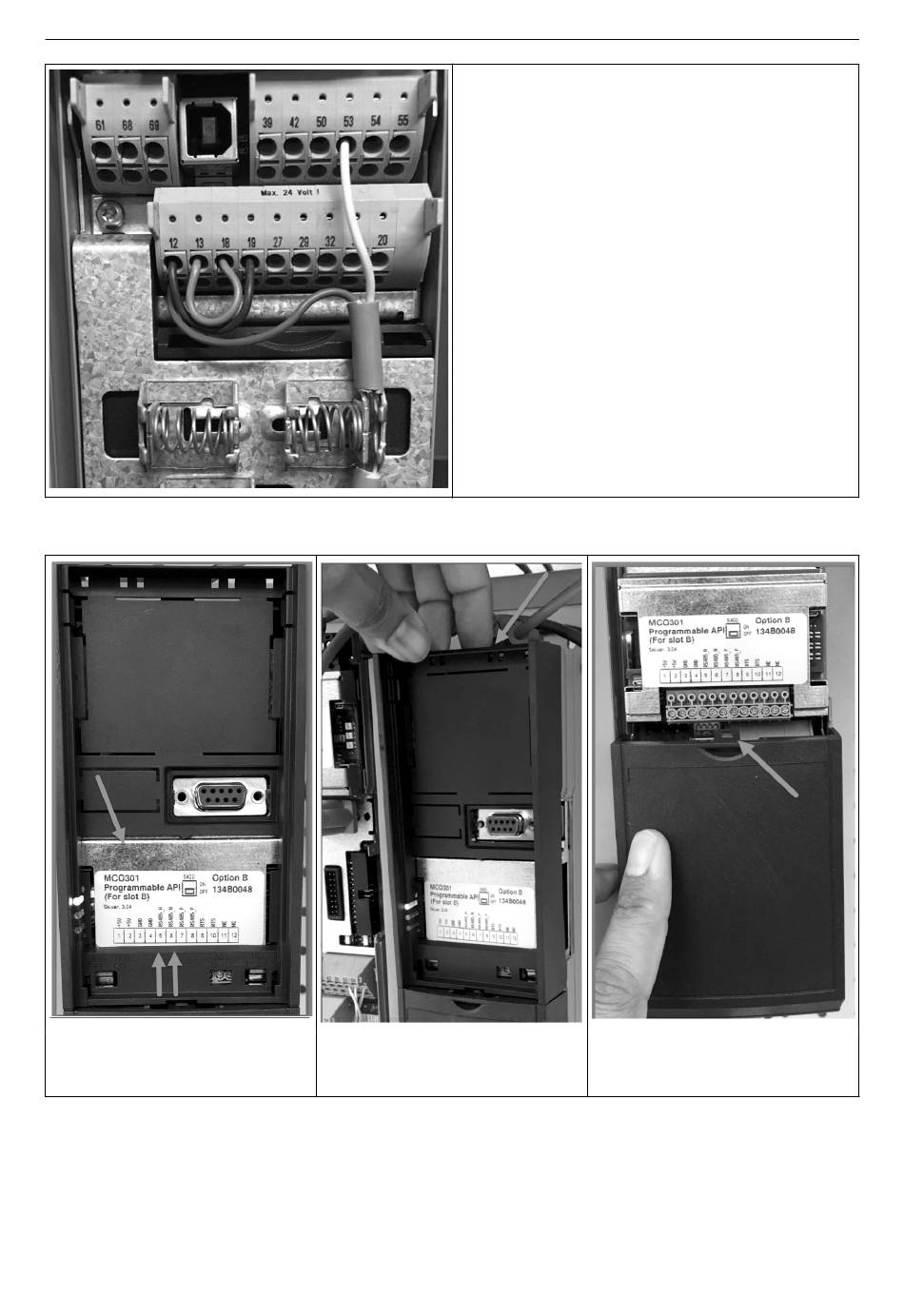

İletişim tellerini bu kartın altına
bağlayın.
2.4 TelleriMCO301 modüle bağlayın
1. Terminal No. 3'ü Terminal No. 3'e
2. Terminal No. 5'i Terminal No. 5'e
3. Terminal No. 7'yi Terminal No. 7'ye
4. Korumalı kablo kullanın ve kablo korumasını yay kelepçesine takın.
5. İkiden fazla kontrolör kullanıyorsanız, ek sürücü için aynı kablolama talimatlarını takip edin.
6. Ek çoklu kontrol kablolama yapılandırmaları için IOM'a başvurun.
7. Kapakları ve tuş takımını yeniden takın ve işletmeye almaya başlayın.
222
• Terminal 18, 24 V'ye bağlandığında (terminaller
12 veya 13) kontrolöre bir Başlat komutu verilir.
• Terminal 27'deki dijital giriş bir Susuzluk cihazını
kabul etmek için yapılandırılabilir, bkz. bölüm
3.3.6.
• Tekli Pompa Kontrolü veya Çoklu Pompa Kontrolü
için güç beslemesi transdüser kablosunu (kahve-
rengi) terminal 12 veya 13'e (24 V) ve tekli trans-
düser kablosunu (beyaz) terminal 53'e (4.20 mA)
takın.
• Hız Kontrolü mod kablolaması için bkz.
lü için
Sürücünün üstündeki tırnağı açarak
ve serbest bırakarak plastik kapağı
dikkatlice çıkarın.
Kablolama.
Tırnağı açarak alt kapağı dikkatlice
çıkarın
Hız Kontro-
