Xylem LOWARA Aquavar IPC Schnellstartanleitung Seite 240

ru - Перевод оригинала
2.3 Подключение нескольких насосов
Подключите коммуникационные
кабели к нижней части этой пла-
ты.
2.4 Подключение проводки к модулю MCO301
1. Клемма № 3 к клемме № 3
2. Клемма № 5 к клемме № 5
3. Клемма № 7 к клемме № 7
4. Используйте экранированный кабель и установите экран на пружинный зажим.
5. Если используется более двух контроллеров, следуйте тем же инструкциям по проводке для дополни-
тельного привода.
240

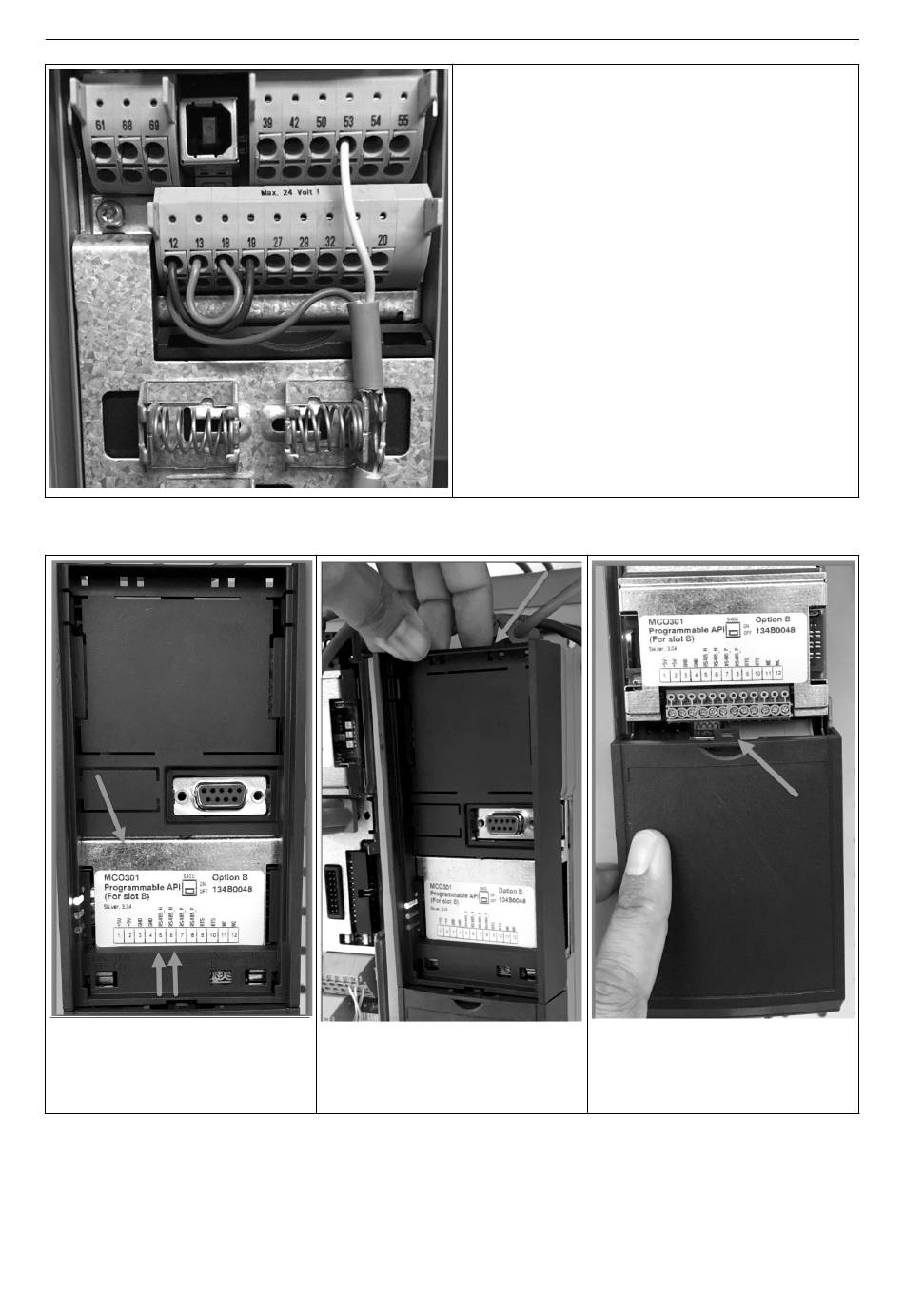

• Команда «Пуск» подается контроллеру при под-
ключении клеммы 18к источнику питания 24 В
(клеммы 12 или 13).
• Цифровой вход на клемме 27 можно настроить
на прием устройства «Недостаток воды», см.
раздел 3.3.6.
• Для вариантов Управление одним насосом
или Управление несколькими насосами под-
ключите кабель датчика питания (коричневый) к
клемме 12 или 13 (24 V), кабель датчика анало-
говых сигналов (белый) к клемме 53 (4,20 м/А).
• Описание проводки для режима Управление
скоростью см. в
ростью.
Осторожно снимите пластиковую
крышку, разблокировав выступ в
верхней части привода и отпустив
его.
Проводка для управления ско-
Осторожно снимите нижнюю кры-
шку, разблокировав выступ
