fr - Traduction de l'original

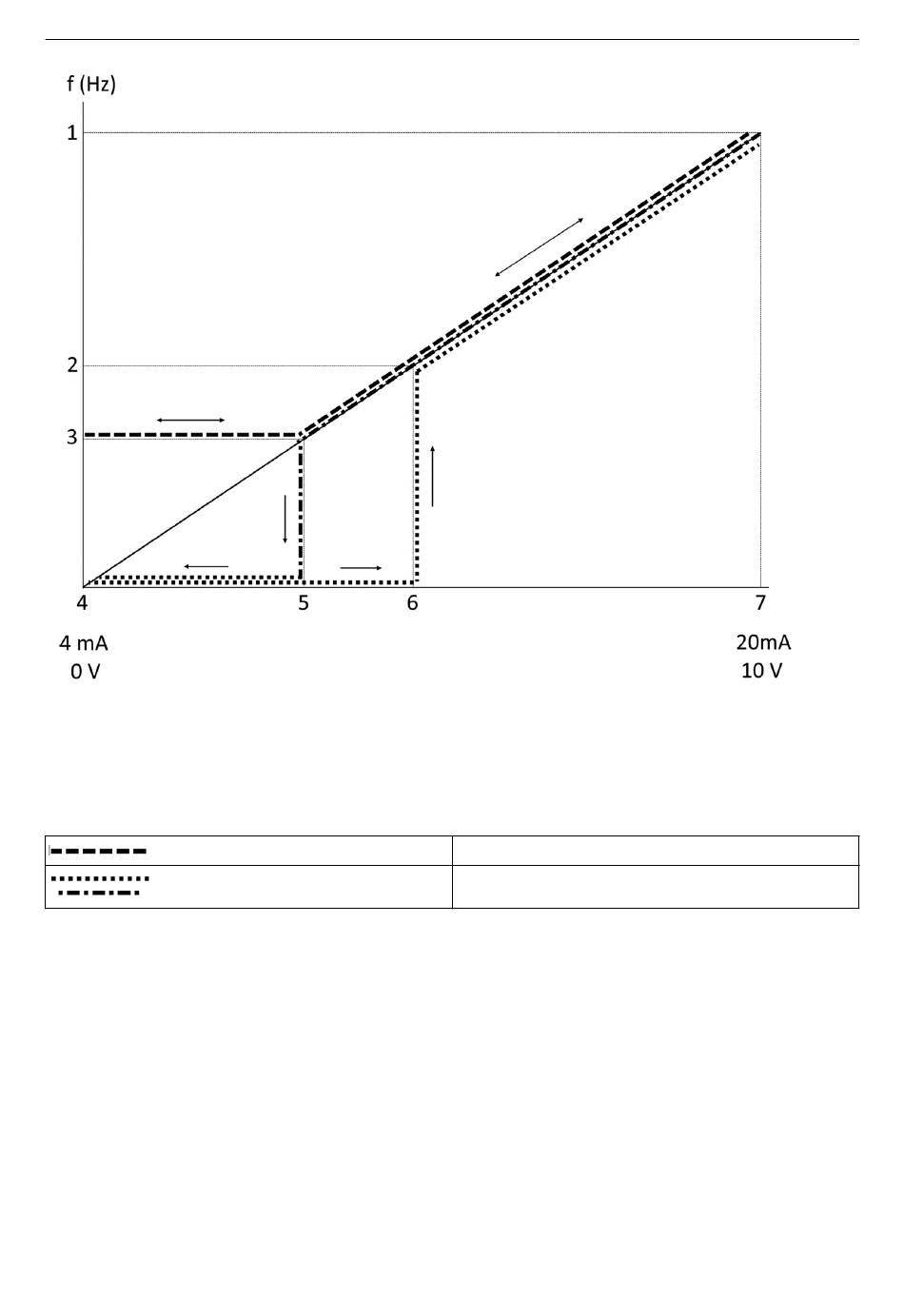

1. Référence de vitesse max.
2. Vitesse de sortie du mode Veille
3. Vitesse minimum/en veille
4. Ret./Réf.bas.born.53 Valeur
5. Valeur analogique correspondant à la vitesse en veille
6. Valeur analogique correspondant à la vitesse au réveil
7. Ret./Réf.haut.born.53 Valeur
Remarque : si le mode veille est désactivé, quand la valeur analogique est sous la vitesse en veille, la pompe
fonctionne à la vitesse en veille.
Exemple de réglges pour l'entrée analogique 53 (4-20 mA) :
Référence de vitesse max. = 50 (Hz)
Vitesse minimum/en veille = 20 (Hz)
Vitesse au réveil = 25 (Hz)
Ret./Réf.bas.born.53 Valeur = 0
Ret./Réf.haut.born.53 Valeur = 50
La valeur analogique correspondant à la vitesse en veille est :
Plage de signal*(Vitesse min./Vitesse max.) + point_zéro 16 * (20 / 50) + 4 = 10,4 (mA)
La valeur analogique correspondant à la vitesse au réveil est :
Plage de signal*(Vitesse au réveil/Vitesse max.) + point_zéro 16 * (25 / 50) + 4 = 12 (mA)
4.3 Extraction des paramètres autodéfinis
54
= Mode veille désactivé
= Mode veille activé
