2.5 Kabling för hastighetsstyrning

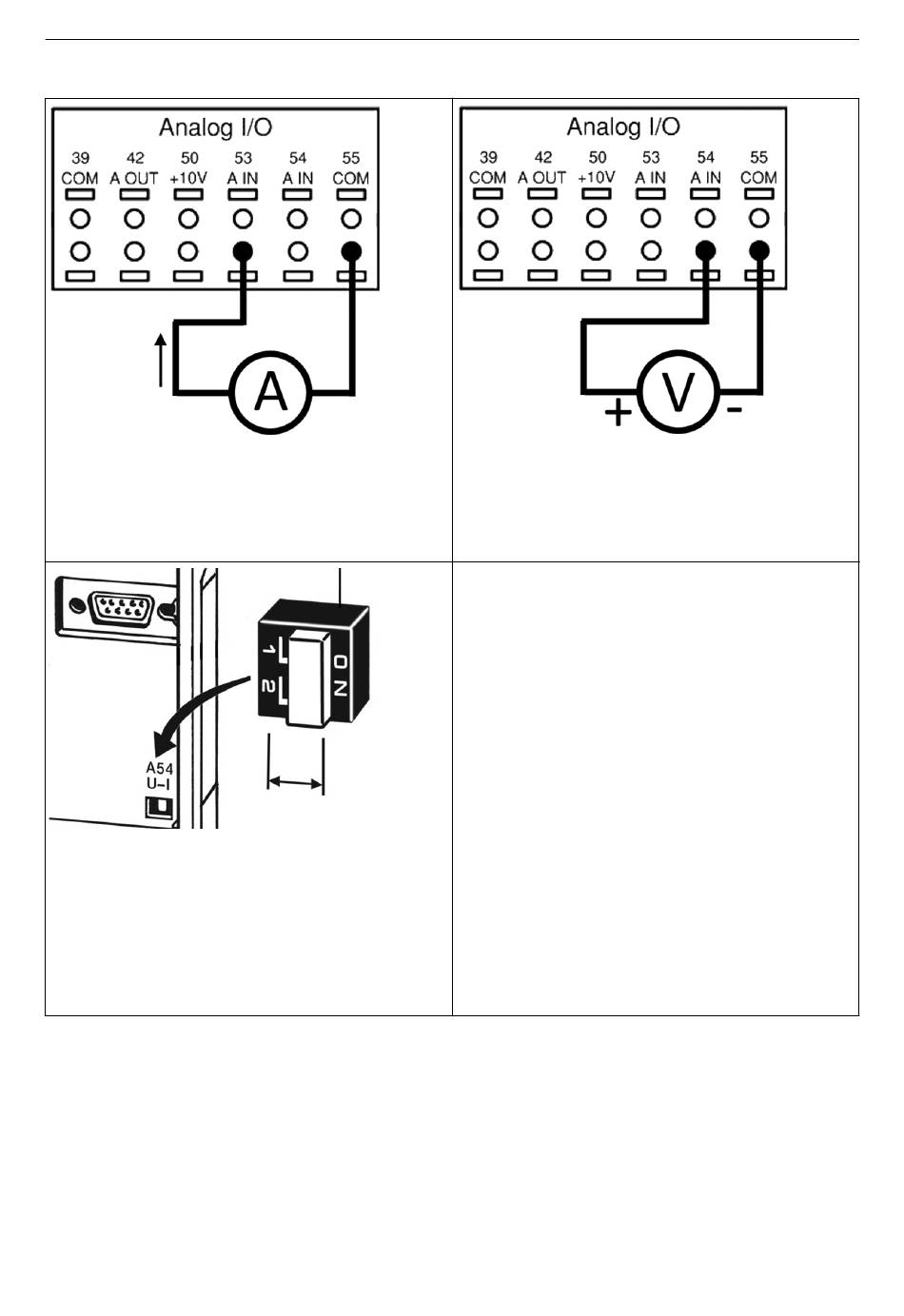

Skickar en 4-20 mA ingångssignal till drivenheten
med användning av analog ingång 53. Du kommer
att kabla 4-20 mA-signalen till terminal 53 och ge-
mensamt på terminal 55. Analog ingång 53 accepte-
rar endast 4-20 mA.
En DIP-omkopplare bakom MCO 301-kortet möjlig-
gör ändring av inställningen för analog ingång 54.
Om du vill ändra analog ingång 54-inställningen från
spänning till ström, följ anvisningarna nedan:
• Stäng av enheten
• Ta bort LCP-kontrollpanelen
• Ta bort MCO301-kortet
• Ändra inställningen för DIP-omkopplaren från U
(0-10 V) till I (4-20 mA)
152
U
I
Skickar en 0-10 V ingångssignal till drivenheten med
användning av analog ingång 54. Du kommer att
kabla 0-10 V-signalen till terminal 54 och gemensamt
på terminal 55. Analog ingång 54 kan acceptera
ström eller spänningssignal, som standard är den
ställd på 0-10 V.
