6.3 Abstand zu Bauteilen aus brennbaren
Baustoffen
Bei einzeln angeschlossenen Produkten ist kein Abstand der
konzentrischen Luft-Abgas-Führung bzw. der zugehörigen
Verlängerung von Bauteilen aus brennbaren Baustoffen er-
forderlich.
6.4 Generelle Arbeiten für die Montage der
Abgasleitung im Schacht

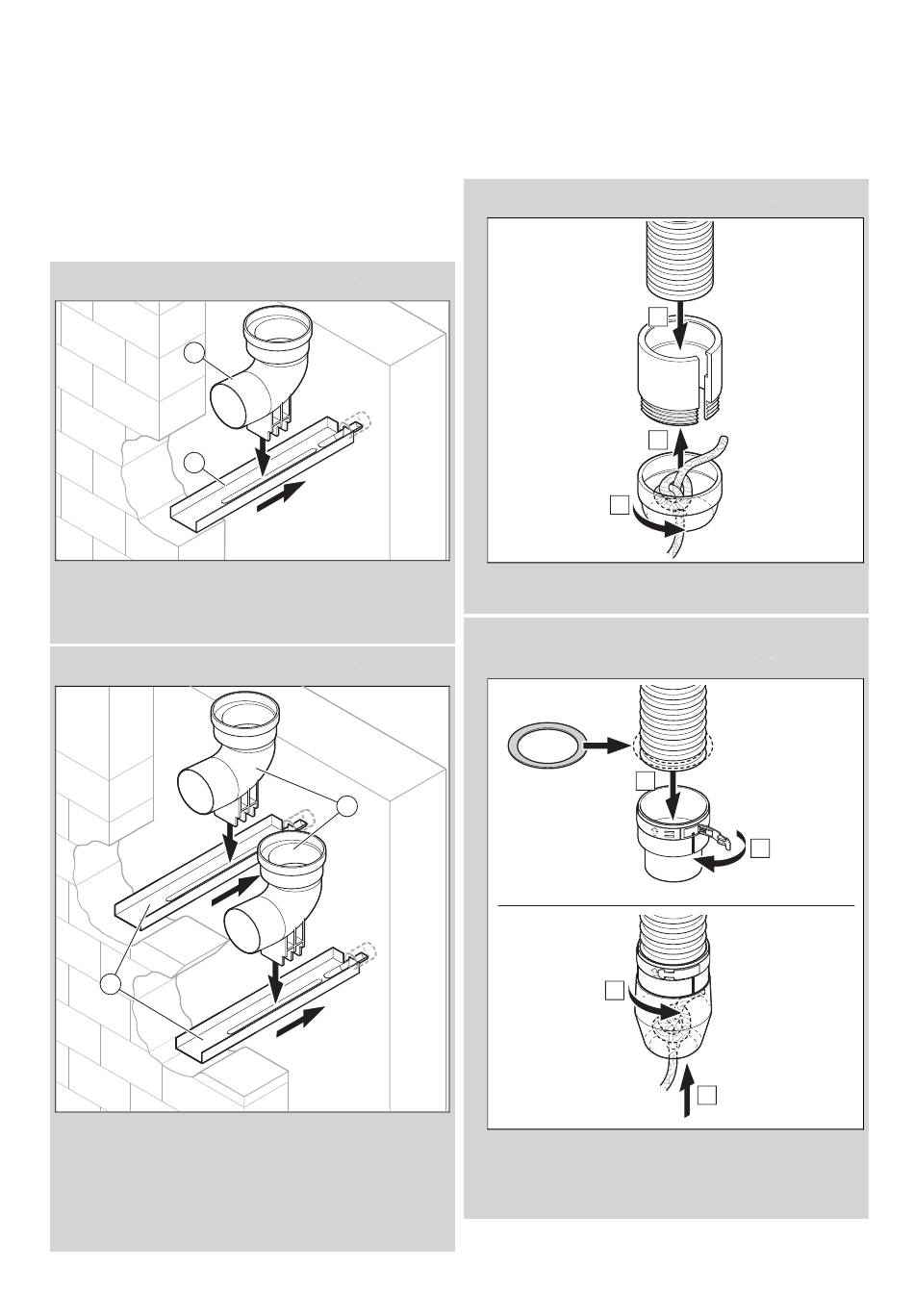

6.4.1 Auflageschiene und Stützbogen montieren
1. Legen Sie den Installationsort fest.
Bedingung: Einfache Abgasleitung
1
2
▶
Stemmen Sie einen ausreichend großen Durchbruch in
die Schachtwange.
▶
Bohren Sie 1 Loch in die gegenüberliegende Schacht-
wange.
Bedingung: Doppel-Abgasleitung
2
▶
Stemmen Sie 2 versetzte ausreichend große Durchbrü-
che in die Schachtwange. Beachten Sie den Höhenver-
satz der Stützbögen.
▶
Bohren Sie für jeden Durchbruch 1 Loch in die gegen-
überliegende Schachtwange.
▶
Führen Sie die nachfolgenden Arbeitsschritte jeweils für
beide Abgasleitungen durch.
28
2. Kürzen Sie ggf. die Auflageschiene (2).
3. Befestigen Sie den Stützbogen (1) so auf der Auflage-
schiene, dass nach dem Einbau die Abgasleitung mittig
im Schacht angeordnet ist.
4. Setzen Sie die Auflageschiene mit dem Stützbogen in
den Schacht ein.
6.4.2
Gültigkeit: ⌀ 60 mm
▶
Montieren Sie die Montagehilfe, wie in der Abbildung
dargestellt.
Gültigkeit: ⌀ 80 mm
ODER ⌀ 100
1
▶
Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
▶
Montieren Sie die Montagehilfe, wie in der Abbildung
dargestellt.
Montageanleitung Luft-Abgas-Führung ecoTEC plus, ecoTEC exclusive 0020282318_00
Montagehilfe befestigen
A
B
C
A
B
B
A
