Beispiel: Der PID Stabilitätstest startet, sobald sich der
Prozesswert [711] innerhalb der Toleranz befindet und die
Stabilitätstestverzögerungszeit abgelaufen ist. Die PID
Ausgabe verringert die Drehzahl um einen schrittweisen und
der Toleranz entsprechenden Wert, solange der Prozesswert
[711] innerhalb der Stabilitätstoleranz bleibt. Wenn die Min
Drehzahl [341] erreicht wurde, war der Stabilitätstest
erfolgreich und Stopp/Stand-by wird ausgelöst, wenn die
PID Stand-by Funktion [386] und [387] aktiviert ist. Falls
der Prozesswert [711] den Bereich der Stabilitätstoleranz
verlässt, ist der Test
fehlgeschlagen und der normale PID Betrieb wird
fortgesetzt, siehe Abb. 118 .
[711] Prozesswert
[389]
[310] Prozess Soll
[389]
[387]
[712] Drehzahl

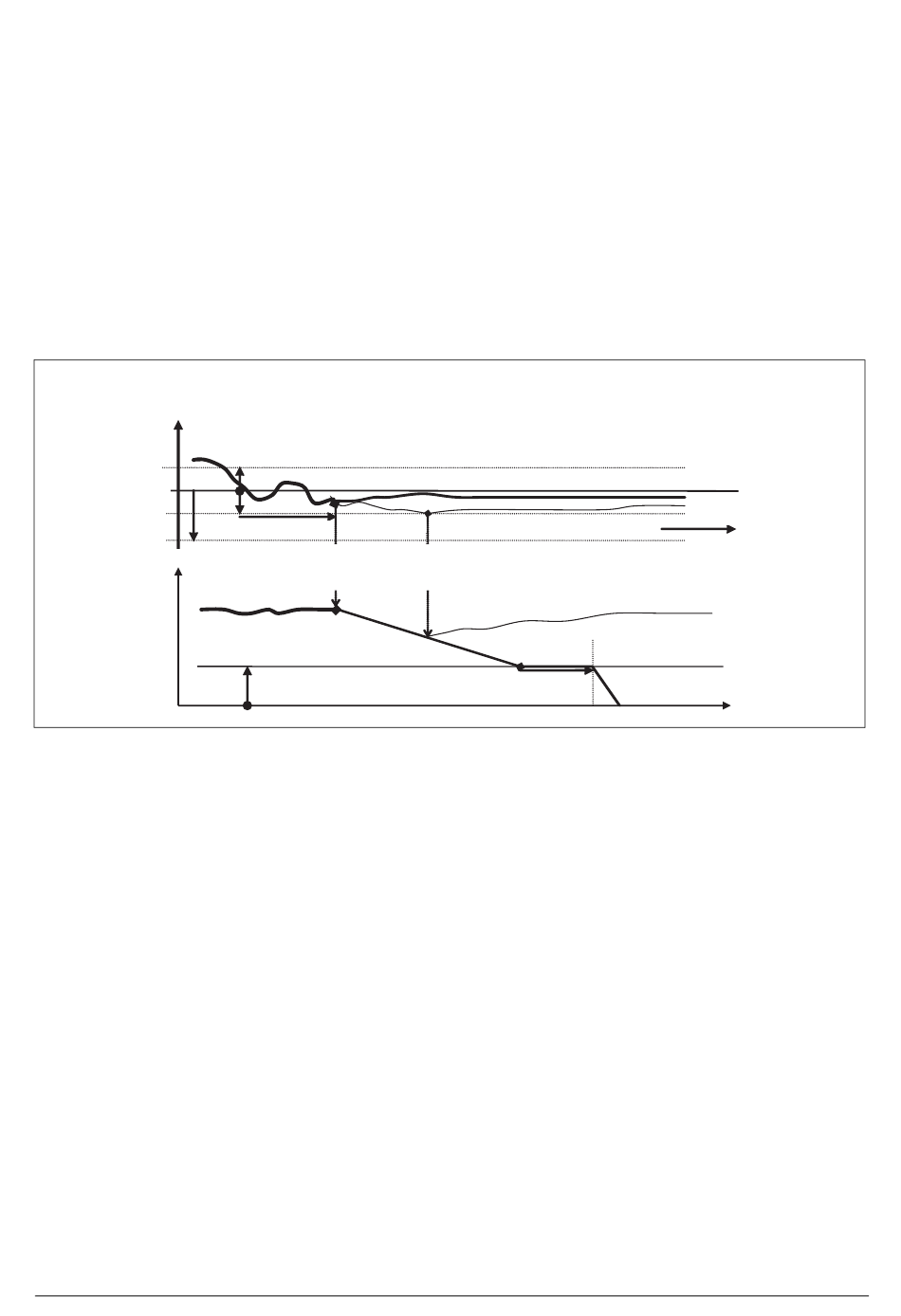

Abb. 118Stabilitätstest
CG Drives & Automation, 01-7491-02r0
[388]
Start
Stabilitätstest
Normal PID
Stabilitätstest
[341] Min Drehzahl
Stopp
Stabilitätstest
[386] PID<Min Spd
time
Normal PID
Stopp/Stand-by
Funktionsbeschreibung
145
