der Last sowie der aktuellen Motorbelastung während des
Spannungseinbruches, siehe Abb. 129.
421
Netzunterbr
Voreinstellun
Ein
g:
Unterspannungs-Alarm bei
Aus
0
Spannungseinbruch.
Bei Spannungseinbruch wird die
Ein
1
Umrichterfrequenz verringert, bis die DC-
Spannung steigt.
DC-Zwischenk-
Über-
brükung-
spegel
Unter-
spanung-
spegel
Drehzahl
(06-F60new)

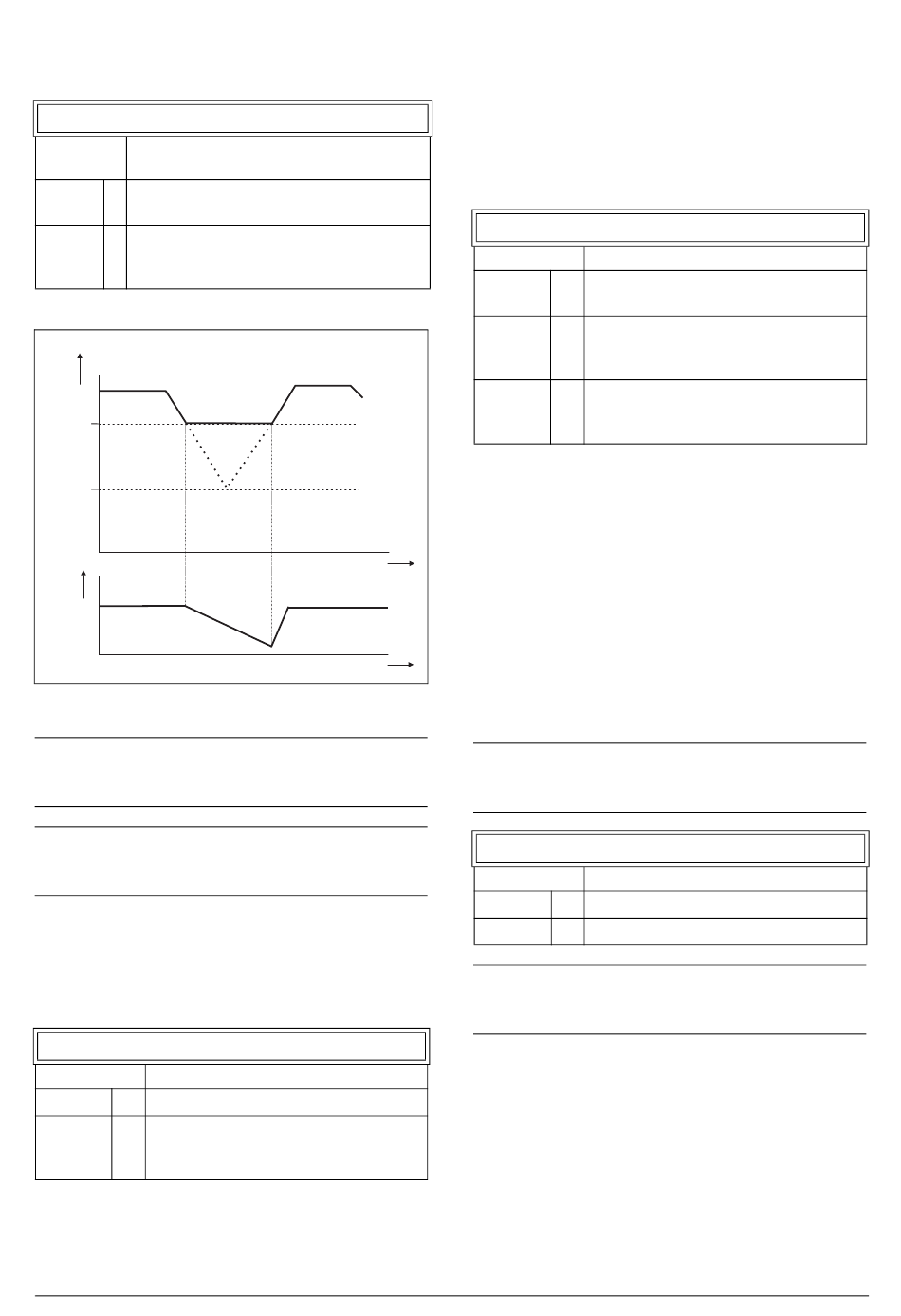

Abb. 129Unterspannungsüberbrückung
HINWEIS: Während der
Unterspannungsüberbrückung blinkt die LED Fehler/
Grenzwerte.
HINWEIS: Unterspannungsüberbrückung und Über-
spannungsregelung sind im Drehmomentenbetrieb
nicht aktiv.
Blockierter Rotor [422]
Erkennung eines blockierten Läufers. Liegt für eine Zeit
länger als 5 s ein Lastmoment an, das größer als der
Grenzwert ist, löst dieser Schutz einen Fehler aus.
422
Rotor block
Voreinstellung:
Aus
Aus
0
Keine Erkennung
Der Umrichter meldet bei erkannter
Ein
1
Rotorblockade einen Fehler.
Fehlermeldung „Rotor block".
CG Drives & Automation, 01-7491-02r0
Motor ab [423]
Erkennt, wenn der Motor abgeklemmt ist oder eine der
Motorphasen unterbrochen ist. Motor, Motorkabel,
Thermorelais oder Ausgangsfilter können defekt sein. Der
FU schaltet mit Fehler ab, wenn eine Motorphase länger als
500 ms unterbrochen ist. Die Erkennungszeit während eines
Starts beträgt 10 ms.
423
Motor ab
Voreinstellung:
Aus
Aus
0
Störung
1
Start
2
Überspannungsregelung [424]
Wird genutzt, um die Überspannungssteuerung
abzuschalten, wenn ausschließlich ein Bremsen per Brems-
Chopper und Bremswiderstand erforderlich sind. Die
t
Überspannungssteuerung begrenzt das Bremsdrehmoment
dergestalt, dass die DC-Zwischenkreisspannung auf einem
hohen, aber sicheren Niveau verbleibt. Dies wird erreicht,
indem die tatsächliche Verzögerungsrate während des
Stoppens eingeschränkt wird. Im Falle eines Defekts am
t
Brems-Chopper oder Bremswiderstand löst der
Frequenzumrichter wegen „Überspannung" aus, um ein
Abfallen der Last z. B. in Krananwendungen zu vermeiden.
HINWEIS: Die Überspannungssteuerung darf nicht
aktiviert sein, wenn der Brems-Chopper verwendet
wird.
424
ÜberspannRgl
Voreinstellung:
Ein
0
Aus
1
HINWEIS: Unterspannungsüberbrückung und Über-
spannungsregelung sind im Drehmomentenbetrieb
nicht aktiv.
Funktion abgeschaltet für Betrieb ohne
oder mit sehr kleinem Motor.
Der Umrichter meldet einen Fehler, wenn
der Motor abgetrennt wird. Fehlermeldung
„Motor ab".
Die Prüfung für den abgeschalteten Motor
wird nur während des Hochfahrens
durchgeführt.
Ein
Überspannungsregelung aktiviert
Überspannungsregelung aus
