Montage Der Cpu-Halterung; Montage Der Seitlichen Druckerablage - Konig + Neurath TABLE.T Montageanleitung

12.

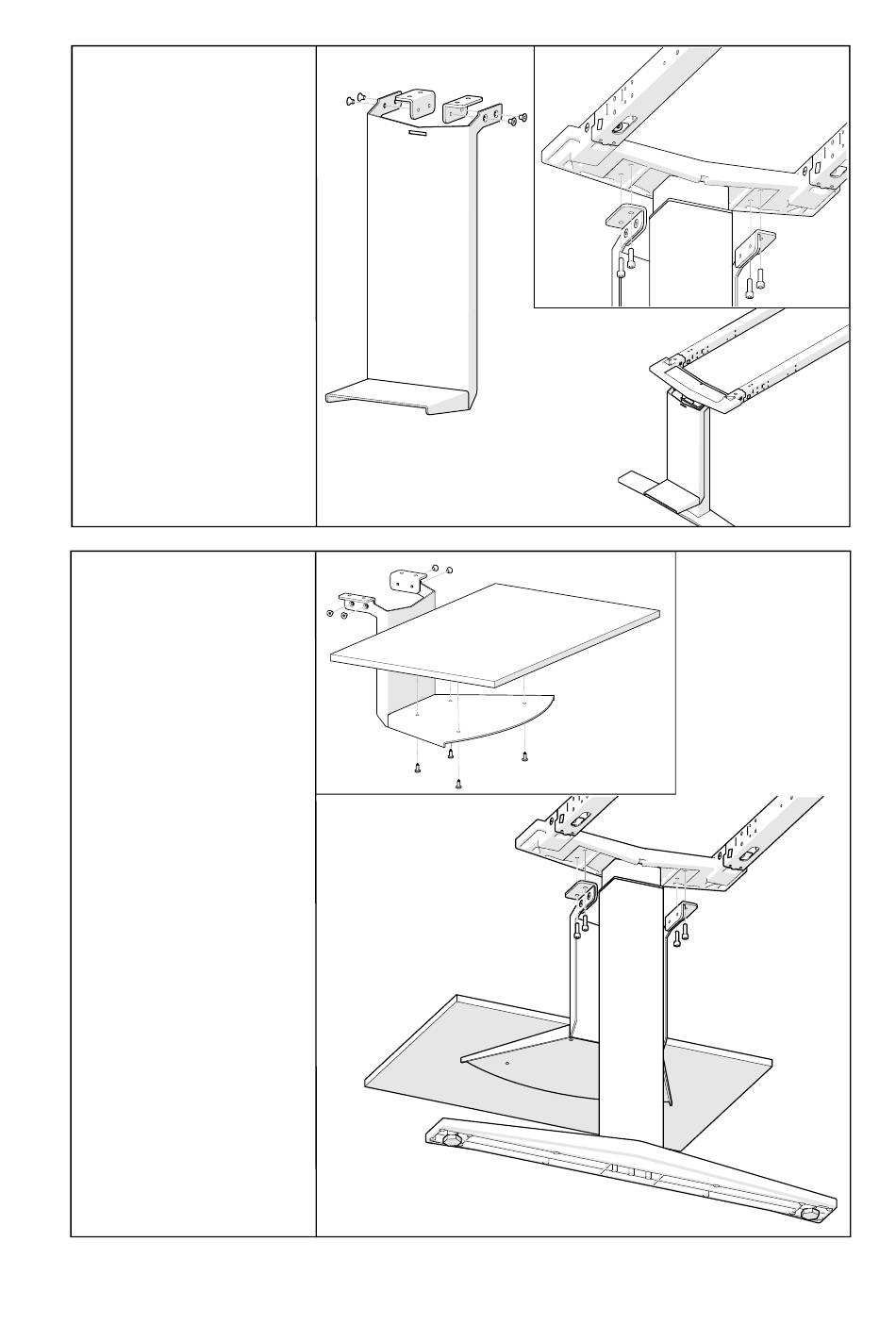

Montage der CPU-
Halterung
Winkel (a) mit Senkschrauben
M6x8 (SW4) an Halteblech
montieren.
CPU-Halterung von unten mit
selbstschneidenden Zylinder-
schrauben M6x16 (SW5) an
Quertraverse befestigen (b).
Die CPU-Halterung kann
wahlweise nach außen oder
innen montiert werden.
Bei Tischen mit Klappwanne
nur außen!
13.
Montage der seit-
lichen Druckerablage
Winkel (a) mit Senkschrauben
M6x8 (SW4) an Halteblech
montieren. Druckerplatte (b)
auf Konsole befestigen, Euro-
Schrauben 6,3x12 verwen-
den.
Druckerablage von unten mit
selbstschneidenden Zylinder-
schrauben M6x16 (SW5) an
Quertraverse befestigen (c).
(a)
(a)
(b)
11
(b)
(c)
