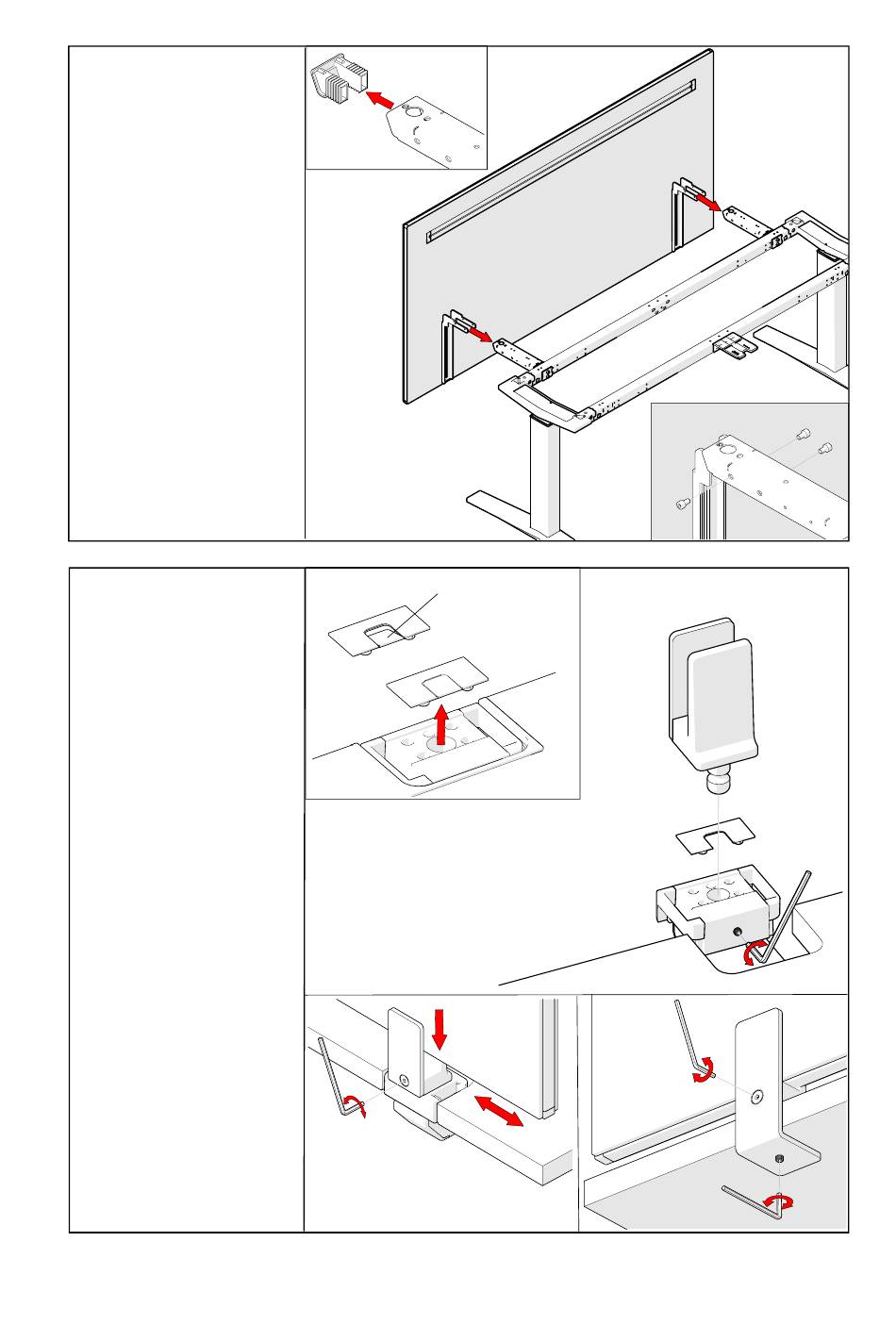

Montage Des Fly By-Paneels; Montage Des Tischpaneels (In Aufbau- Und Klemmadapter) - Konig + Neurath TABLE.T Montageanleitung

16.
Montage des
Fly By-Paneels
Abdeckstopfen (a) entfernen.
Halteblech (b) des Fly By-
Paneels in Konsole stecken
und seitlich mit je 3 Zylinder-
schrauben M6x10 (SW5) be-
festigen (c).
17.
Montage des
Tischpaneels (in Auf-
bau- und Klemmadap-
ter)
Abdeckung (a) entfernen
und Fenster freimachen.
Abdeckung (b) auf Tisch-
adapter setzen und Klemm-
adapter (c) in Tischadapter
stecken, Gewindestift (SW3)
(d) festziehen.
Paneel (e) in Klemmadapter
setzen und seitlich ausrich-
ten. Senkschraube (f) M6x16,
(SW4) auf Adapterrückseite
festziehen.
Anklemmadapter (g) auf
Tischplatte schieben, Paneel
in Adapter stecken, Senk-
schraube (h) M6x16 auf
Adapterrückseite und Klemm-
schraube (i) unter Tischplat-
te festziehen, jeweils (SW4).
(a)
(b)
heraustrennen
(a)
(e)
(f)
13
(b)
innen
(c)
(c)
(b)
(d)
(g)
(h)
(i)
