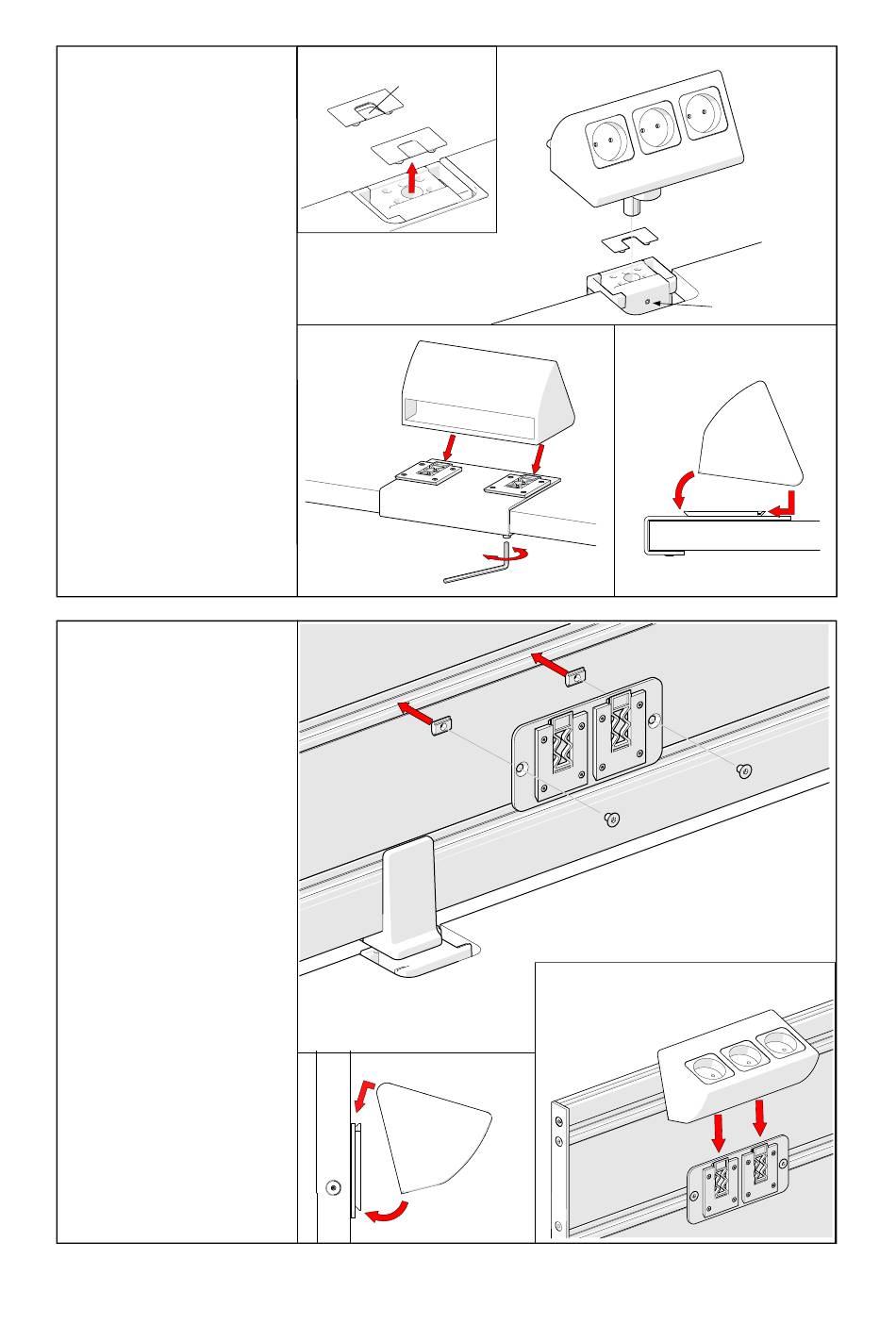

23.
Steckdosenbox,
zum Aufstecken oder
Anklemmen an
Tischplatte
Abdeckung (a) entfernen und
Fenster freimachen.
Abdeckung auf Tischadapter
setzen (b) und Steckdosen-
box (c) in Tischadapter
stecken, Gewindestift (SW3)
(d) festziehen.
Steckdosenzwinge (e) auf
Tischplatte schieben. Von
unten mittels Gewindestifte
(SW4) festziehen (f). Steck-
dosenbox auf Zwinge schie-
ben und einklipsen (g).
24.
Steckdosenbox,
zum Anklemmen an
Tischpaneel oder
Fly By-Paneel
(o.Abb.)
Nutensteine (a) in Organi-
sationsnut einsetzen.
Adapterblech (b) mittels
Senkschrauben M6x12
(SW4) an Nutensteine mon-
tieren.
Steckdosenbox (c) auf
Adapterblech schieben und
einklipsen (d).
heraustrennen
(a)
(e)
(a)
(b)
(d)
