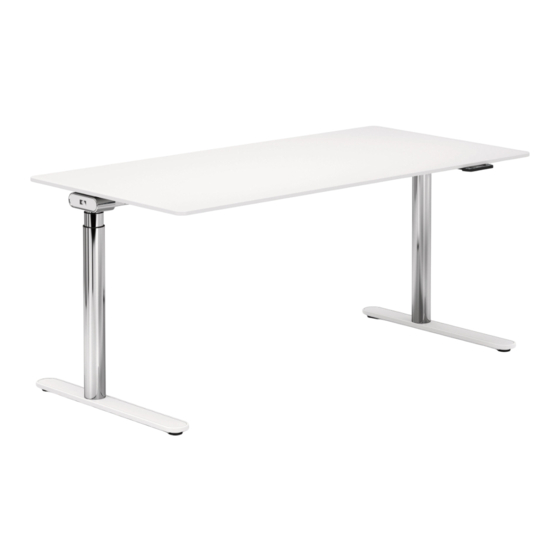

Konig + Neurath LIFE.S Bedienungsanleitung

Bedienelement mit memory funktion
Vorschau ausblenden Andere Handbücher für LIFE.S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

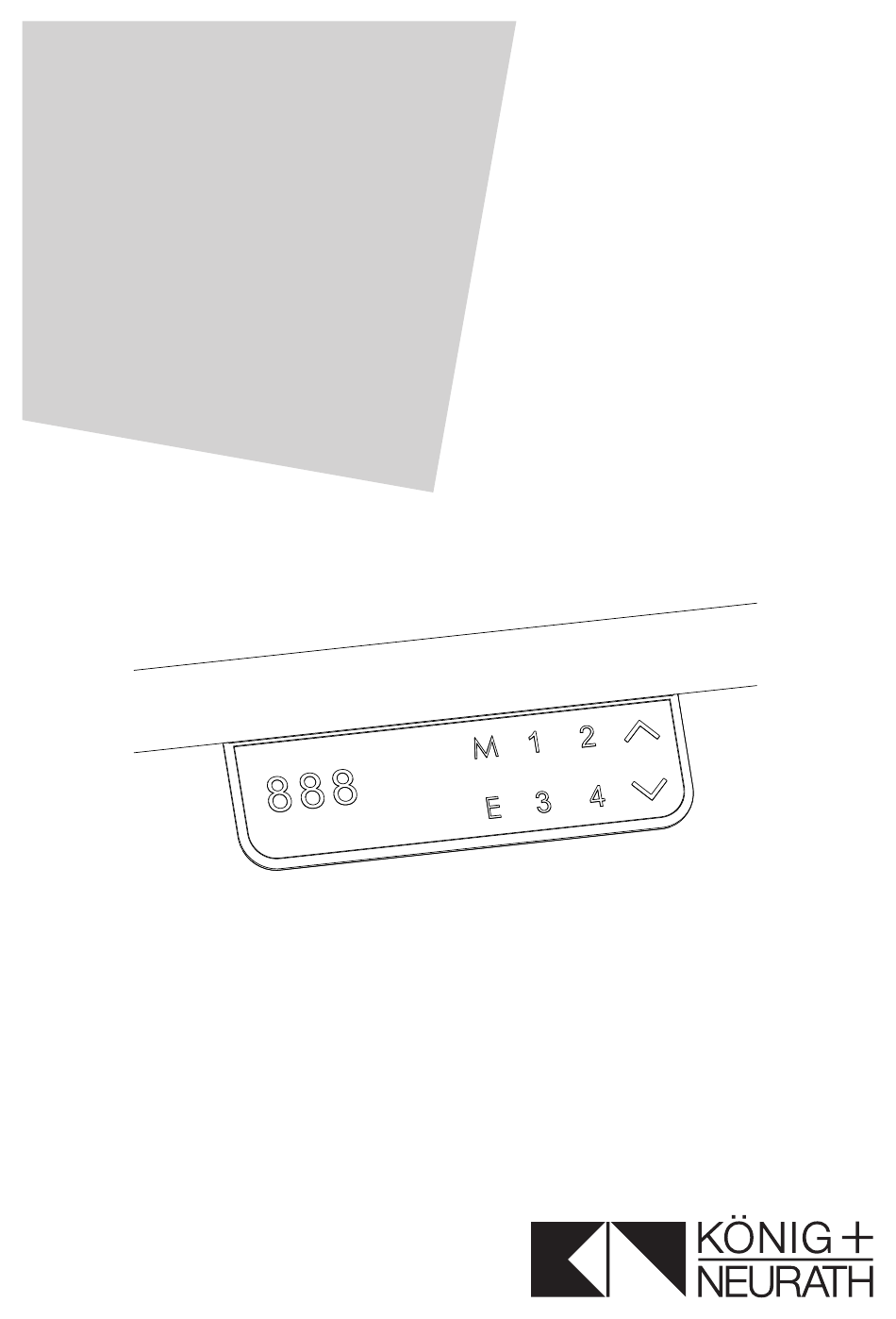

LIFE.S / TALO.S / TABLE.T
BEDIENELEMENT MIT MEMORY FUNKTION
VOR INBETRIEBNAHME UNBEDINGT LESEN!
DIE ANLEITUNG IST FÜR EIN SPÄTERES NACHSCHLAGEN AUFZUBEWAHREN.
CONTROL PANEL WITH MEMORY FUNCTION
PLEASE READ THE FOLLOWING INSTRUCTIONS CAREFULLY!
KEEP THESE OPERATING INSTRUCTIONS IN A SAFE PLACE.
D
BEDIENUNGSANLEITUNG
EN
OPERATING INSTRUCTIONS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Konig + Neurath LIFE.S

Inhaltszusammenfassung für Konig + Neurath LIFE.S

  • Seite 1 LIFE.S / TALO.S / TABLE.T BEDIENELEMENT MIT MEMORY FUNKTION VOR INBETRIEBNAHME UNBEDINGT LESEN! DIE ANLEITUNG IST FÜR EIN SPÄTERES NACHSCHLAGEN AUFZUBEWAHREN. CONTROL PANEL WITH MEMORY FUNCTION PLEASE READ THE FOLLOWING INSTRUCTIONS CAREFULLY! KEEP THESE OPERATING INSTRUCTIONS IN A SAFE PLACE.

  • Seite 3: Inhaltsverzeichnis

    D INHALT Bedienung Tischplatte nach oben Tischplatte nach unten Tastensperre ein/aus Reset Speicherfunktionen Speichern einer Tischplattenposition Verstellung der Tischplatte zu einer gespeicherten Position Erweiterte Funktionen (Menü) Container-Stopp ein Container-Stopp aus Shelf-Stopp ein Shelf-Stopp aus Änderung der Maßeinheit Display Offset Rücksetzung auf Werkseinstellung Fehlermeldungen am Display EN CONTENTS Operation...

  • Seite 4: Bedienung

    BEDIENUNG AUF-Taste MENÜ-Taste AB-Taste Display MEMORY-Tasten EXIT-Taste Tischplatte nach oben Halten Sie die AUF-Taste des Handschalters  solange gedrückt bis die gewünschte Tisch- plattenhöhe erreicht ist. Tischplatte nach unten Halten Sie die AB-Taste des Handschalters  solange gedrückt bis die gewünschte Tisch- plattenhöhe erreicht ist.

  • Seite 5: Reset

    RESET Bei der Erstinbetriebnahme des Antriebssystems oder bei einer Funktionsstörung (z.B. Stromausfall) ist eine Reset-Fahrt erforderlich. Zur Durchführung einer Reset-Fahrt gehen Sie wie folgt vor: Beenden Sie den Eingergiesparmodus der Steuerung, indem Sie die AUF- oder AB-Taste kurz drücken. Halten Sie die AUF- und AB-Taste gleichzeitig ...

  • Seite 6: Speicherfunktionen

    SPEICHERFUNKTIONEN Speichern einer Tischplattenposition Diese Funktion speichert eine definierte Tischplatten- höhe (pro MEMORY-Taste kann eine Tischplattenhöhe gespeichert werden). Bewegen Sie die Tischplatte in die gewünschte Tischplattenposition. Drücken Sie die M-Taste für 1-3 Sekunden. Drücken Sie innerhalb von 3 Sekunden eine gewünschte MEMORY-Taste (z.B.

  • Seite 7: Erweiterte Funktionen (Menü)

    ERWEITERTE FUNKTIONEN (MENÜ) Menü aufrufen über die M-Taste und diese drücken bis *M* auf dem Display erscheint. Innerhalb des Menüs navigiert man über die AUF/AB-Taste und bestätigt durch erneutes Drücken der M-Taste. Das Menü kann über die E-Taste geschlossen werden. Die E-Taste wird auch dazu verwendet, um innerhalb der Menüs eine Ebene zurückzugehen.

  • Seite 8: Container-Stopp Aus

    Container-Stopp aus (nur in unterer Hubhälfte möglich) Menü aufrufen über die M-Taste. Mit AUF/AB-Taste CST anwählen und mit M-Taste öffnen. Mit AUF/AB-Taste OFF wählen und mit M-Taste bestätigen. Die Motorsteuerung bestätigt den Vorgang mit einem hörbaren Einfachklick. Shelf-Stopp ein (nur in oberer Hubhälfte möglich) Tisch in die gewünschte Position fahren.

  • Seite 9: Shelf-Stopp Aus

    Shelf-Stopp aus (nur in oberer Hubhälfte möglich) Menü aufrufen über die M-Taste. Mit AUF/AB-Taste SST anwählen und mit M-Taste öffnen. Mit AUF/AB-Taste OFF wählen und mit M-Taste bestätigen. Die Motorsteuerung bestätigt den Vorgang mit einem hörbaren Einfachklick. Änderung der Maßeinheit (cm/inch umschalten) Menü...

  • Seite 10: Display Offset

    Display Offset (Grundhöhe einstellen) Menü aufrufen über die M-Taste. Mit AUF/AB-Taste OFS anwählen und mit M-Taste öffnen. Die Anzeige blinkt. Mit AUF/AB-Taste Höhenanzeige einstellen und mit M-Taste bestätigen. Rücksetzung auf Werkseinstellung M-Taste und Taste 2+3 für 3-10 Sekunden drücken und halten (nur möglich innerhalb 30 Sekunden nach dem Einstecken des Netzsteckers) bis im Display *S* erscheint.

  • Seite 11: Fehlermeldungen Am Display

    FEHLERMELDUNGEN AM DISPLAY Am Display wird E und ein Fehlercode angezeigt. Am Display wird HOT angezeigt. ! " $%%&%' $7'&7+ " $'+&', $0,&01 $+1&+4 $55&5, " < & & Hinweis: Wird ein Fehler am Display angezeigt, der nicht in der Auflistung zu finden ist, sollten alle Steckverbindungen kontrolliert werden.

  • Seite 14: Operation

    OPERATION UP button MENU button DOWN button Display MEMORY buttons EXIT button Upward movement Press and hold the UP button until the  desired height is reached. Downward movement Press and hold the DOWN button until the  desired height is reached. Keylock on/off Press and hold the M button for up to 10 seconds.

  • Seite 15: Reset

    RESET A reset run is required when the drive system is started up for the first time or in the event of a malfunction (e.g. power cut). To perform a reset, proceed as follows: Exit the energy-saving mode of the control system by briefly pressing the UP or DOWN button.

  • Seite 16: Saving Functions

    SAVING FUNCTIONS Saving a desktop position This function allows you to save a defined desktop height. One desktop height can be saved per MEMORY button. Move the desktop to the position you want to save. Press and hold the M button for 1 to 3 seconds. Press a desired MEMORY button within 3 seconds (e.g.

  • Seite 17: Extended Functions (Menu)

    EXTENDED FUNCTIONS (MENU) The menu can be accessed via the M button, press it until *M* appears on the display. Within the menu, navigate using the UP/DOWN button and confirm by pressing the M button again. The menu can be closed via E button. The E button is also used to go back a level within the menus.

  • Seite 18: Pedestal Stop Off

    Pedestal stop off (only possible in lower half of stroke) Access the menu via the M button. Select CST with the UP/DOWN button and open with the M button. Select OFF with the UP/DOWN button; press M button to confirm. Motor control system confirms with an audible single click.

  • Seite 19: Shelf Stop Off

    Shelf stop off (only possible in upper half of stroke) Access the menu via the M button. Select SST with the UP/DOWN button and open with the M button. Select OFF with the UP/DOWN button; press M button to confirm. Motor control system confirms with an audible single click.

  • Seite 20: Display Offset

    Display offset (Set the basic height) Access the menu via the M button. Select OFS with the UP/DOWN button and open with the M button. Display flashes Use the UP/DOWN button to set the height display; confirm with the M button. Reset to factory settings Press and hold M button and buttons 2+3 for 3 to 10 seconds (only possible within 30 seconds after...

  • Seite 21: Error Messages On The Display

    ERROR MESSAGES ON THE DISPLAY The display shows E and an error code. The display shows HOT. " 2 2# " &' & 0* 0$ " &' #$ #% & )) )* " & & & & - " &' &...
  • Seite 22 Deutschland König + Neurath AG Büromöbel-Systeme Industriestraße 1–3 61184 Karben T +49 6039 483-0 info@koenig-neurath.de Great Britain K + N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ T +44 20 74909340 info@koenig-neurath.co.uk Nederland König + Neurath Nederland Office Furniture Beethovenstraat 530 1082 PR Amsterdam...
