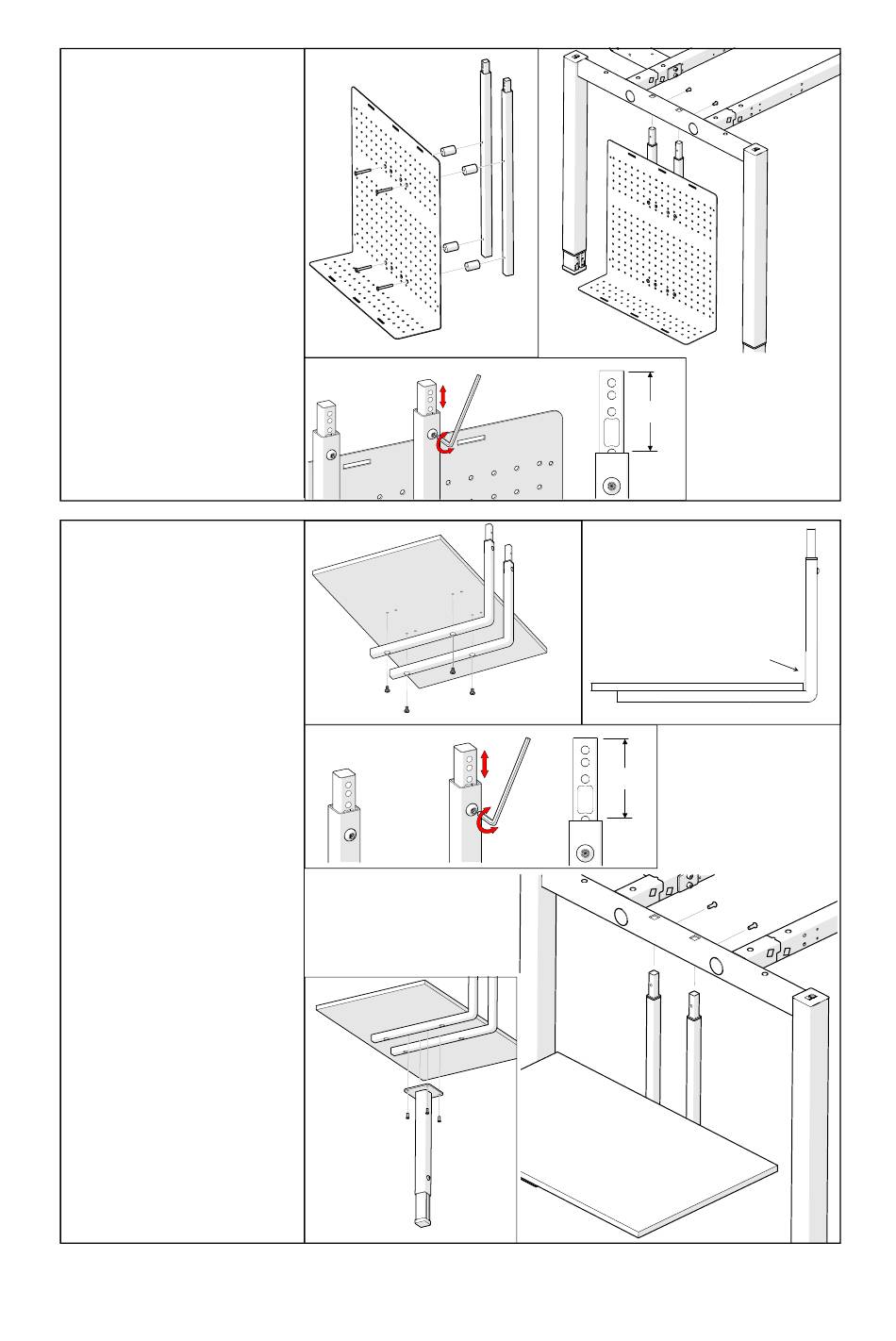

5. Montage der CPU-
Halterung
Halteblech mit Senkschrau-
ben M5x40 (SW3) und Dis-
tanzstücken an die Anbauroh-
re montieren (a).
Abstand 50 mm der Bolzen
beachten (b).
Die Bolzen der CPU-Halterung
(c) von unten in die vorgese-
henen Öffnungen der Quertra-
verse einschieben und von
innen mit Linsenschrauben (d)
M6x16 (SW4) verschrauben.
Die CPU-Halterung kann
wahlweise nach außen oder
innen montiert werden.
Bei Tischen mit Klappwanne
nur außen!
6. Montage der seit-
lichen Druckerablage
Rohre (a) von unten mit
Schrauben ø6,3x12 in vorge-
sehene Bohrungen der
Druckerplatte montieren.
Abstand 5 mm zwischen Plat-
te und Rohren beachten!
Der Bolzenabstand (b) muss
50 mm betragen.
Die Bolzen der Druckerabla-
ge (c) von unten in die vor-
gesehenen Öffnungen der
Quertraverse einschieben
und von innen mit Linsen-
schrauben (d) M6x16 (SW4)
verschrauben.
Optional:
Stützfuß (e) von unten an die
Druckerplatte mit Flachkopf-
Spaxschrauben ø5x15 mon-
tieren.
(a)
(b)
(a)
(b)
(e)
6
(d)
(c)
50
Abstand 5 mm
50
(d)
(c)
