Montage Der Sichtrückwand; Montage Des Returntisches - Konig + Neurath TABLE.T Montageanleitung

14.

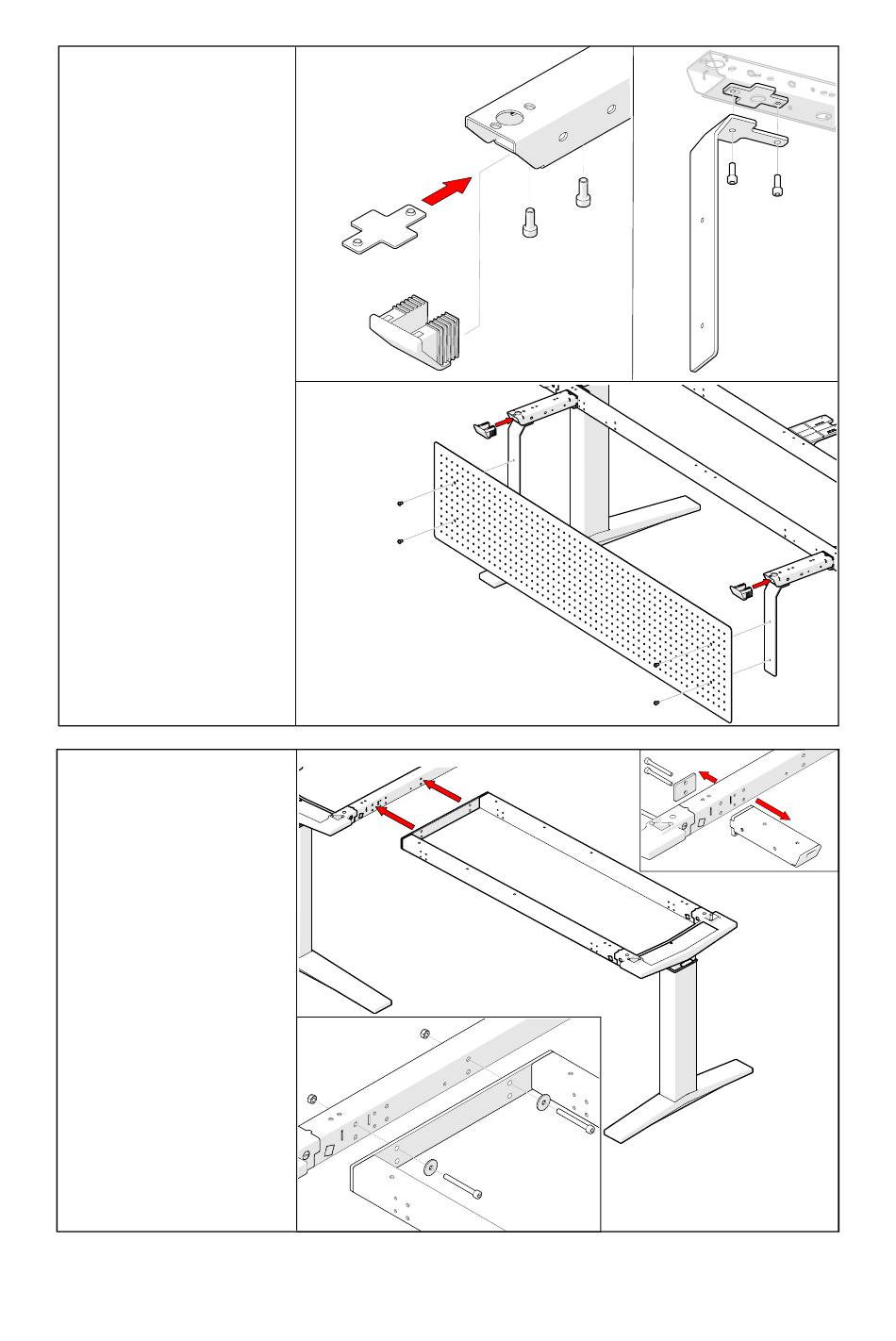

Montage der
Sichtrückwand
Abdeckkappe (a) entfernen.
Gewindeplatte (b) in Konsole
einlegen.
Den Rückwandhalter (c) von
unten mittels Zylinderschrau-
ben M6x16 (SW5) durch
Konsole an innenliegender
Gewindeplatte montieren.
Sichtrückwand (d) an Rück-
wandhalter mit Linsenschrau-
ben M6x8 (SW4) befestigen.
Abdeckkappe wieder in Kon-
sole setzen (e).
15.
Montage des Re-
turntisches
Falls vorhanden, vordere
Konsole (a) demontieren.
Returntischgestell (b) an
Tischrahmen positionieren.
Mit Zylinderschrauben (c)
M6x55 (SW5) und Unterleg-
scheiben durch Längstraver-
se des Tischrahmens mit
Sechskantmuttern M6 (d)
verbinden.
Returntischplatte auf Gestell
positionieren und von unten
mit Holz-Flachkopfschrauben
befestigen (ohne Abb.).
(b)
(a)
(e)
(b)
(d)
(c)
12
(c)
(d)
(e)
(a)
