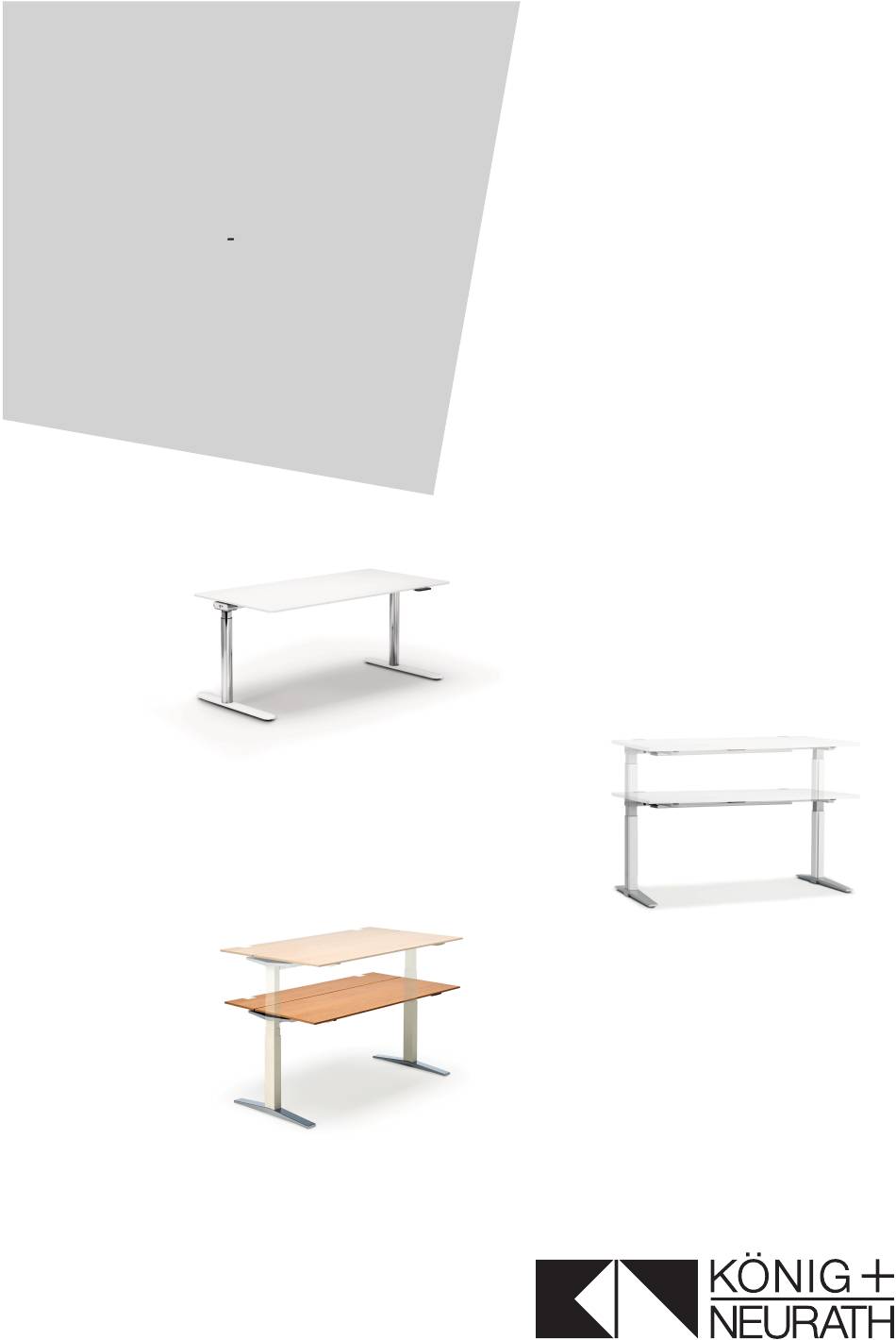

LIFE.S / TALO.S / TABLE.T
MOTORISCH HÖHENVERSTELLBARE TISCHE
VOR INBETRIEBNAHME UNBEDINGT LESEN!
DIE ANLEITUNG IST FÜR EIN SPÄTERES NACHSCHLAGEN AUFZUBEWAHREN.
MOTORISED HEIGHT ADJUSTABLE DESKS
PLEASE READ THE FOLLOWING INSTRUCTIONS CAREFULLY!
KEEP THESE OPERATING INSTRUCTIONS IN A SAFE PLACE.
LIFE.S
TABLE.T
D
BEDIENUNGSANLEITUNG
EN
OPERATING INSTRUCTIONS
TALO.S

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Konig + Neurath LIFE.S

Inhaltszusammenfassung für Konig + Neurath LIFE.S

  • Seite 1 LIFE.S / TALO.S / TABLE.T MOTORISCH HÖHENVERSTELLBARE TISCHE VOR INBETRIEBNAHME UNBEDINGT LESEN! DIE ANLEITUNG IST FÜR EIN SPÄTERES NACHSCHLAGEN AUFZUBEWAHREN. MOTORISED HEIGHT ADJUSTABLE DESKS PLEASE READ THE FOLLOWING INSTRUCTIONS CAREFULLY! KEEP THESE OPERATING INSTRUCTIONS IN A SAFE PLACE. LIFE.S TALO.S TABLE.T...

  • Seite 3: Inhaltsverzeichnis

    INHALT Vorwort Anwendungsbereich, Transport Technische Daten Sicherheitshinweise 8-10 Inbetriebnahme Ergonomie Reset Bedienelement Bedienelement mit Memory Funktion Speichern einer Tischplattenposition Verstellung der Tischplatte zu einer gespeicherten Position Erweiterte Funktionen (Menü) Container-Stopp ein Container-Stopp aus Shelf-Stopp ein Shelf-Stopp aus Maßeinheit ändern Höhenanzeige justieren Rücksetzung auf Werkseinstellung Fehlermeldungen am Display EG-Konformitätserklärungen...
  • Seite 4 EN CONTENTS Introduction Area of application, transport Technical Data Safety instructions 30-32 Getting started Ergonomics Reset Control Panel Control Panel with memory function Saving a desk top position Retrieve a saved desk top position Extended functions (menu) Pedestal stop on Pedestal stop off Shelf stop on Shelf stop off...

  • Seite 5: Vorwort

    D VORWORT Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für ein Markenprodukt aus dem Hause König+Neurath entschieden. Damit dieses Möbel zu Ihrer Zufriedenheit funktioniert, lesen Sie bitte diese Anweisungen vor Inbetriebnahme aufmerksam durch und beachten Sie die ange- gebenen Sicherheitshinweise.

  • Seite 6: Anwendungsbereich, Transport

    ANWENDUNGSBEREICH Die Motortische sind Arbeitstische, bzw. Bildschirmarbeitstische für sitzende und stehende Tätigkeit im Büro. Sie sind nicht für den Einsatz im Werkstatt- oder Lagerbereich geeignet. Sie sind nicht für den Einsatz in Feuchträumen geeignet. TRANSPORT DEN TISCH NICHT KIPPEN ODER AUF DIE SEITE LEGEN.

  • Seite 7: Technische Daten

    TECHNISCHE DATEN LIFE.S / TALO.S / TABLE.T Hubkraft: max. 80 kg, Last symmetrisch verteilt Hubgeschwindigkeit: max. 50 mm/sec. Geräuschentwicklung: < 50 dB Versorgungsspannung: 230 Volt / 50 Hz Stromaufnahme: max. 5 A Leistungsaufnahme (Standby): 0,3 W Betriebsart: S2 10%, max. 2 min.

  • Seite 8: Sicherheitshinweise

    SICHERHEITSHINWEISE Sollte den folgenden Anweisungen nicht entsprochen werden, kann dies zu Unfällen mit ernsthaften Per- sonenschäden führen. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch. Es ist wichtig für jeden, der die Systeme einbaut oder benutzt, die notwendigen Informationen zu besitzen und auf diese Gebrauchsanweisung zugreifen zu können.
  • Seite 9 SICHERHEITSHINWEISE Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, um Unfälle mit ernsthaften Verlet- zungen zu vermeiden: Legen Sie Ihre nicht mit der Bedienung des Tisches befasste Hand auf die Tischplatte. Achten Sie darauf, dass sich während der Höhenver- stellung des Tisches keine weiteren Personen am oder unter dem Tisch befinden.
  • Seite 10 SICHERHEITSHINWEISE Der Tisch kann von Kindern ab 8 Jahren und älter sowie von Personen mit verringerten, physischen, sensorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Tisches unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

  • Seite 11: Inbetriebnahme

    INBETRIEBNAHME Stellen Sie sicher, dass der Tisch ordnungsgemäß aufgestellt und ausgerichtet ist, dass alle Stecker zur Steuereinheit fest sitzen, sowie die Leitungen Ihrer Bürotechnik und des Computers in den dafür vorgesehenen Kabelkanälen liegen. Prüfen Sie vor Inbetriebnahme, ob die Netzspannung auf dem Typenschild der Steuereinheit mit Ihrer Netzspan- nung übereinstimmt.

  • Seite 12: Reset

    RESET Bei der Erstinbetriebnahme des Antriebssystems oder bei einer Funktionsstörung (z.B. Stromausfall) ist eine Reset-Fahrt erforderlich. Zur Durchführung einer Reset-Fahrt gehen Sie wie folgt vor: Beenden Sie den Eingergiesparmodus der Steuerung, indem Sie die AUF- oder AB-Taste kurz drücken. Halten Sie die AUF- und AB-Taste gleichzeitig ...

  • Seite 13: Bedienelement

    BEDIENELEMENT Tischplatte nach oben Halten Sie die AUF-Taste des Handschalters  solange gedrückt bis die gewünschte Tisch- plattenhöhe erreicht ist. Tischplatte nach unten Halten Sie die AB-Taste des Handschalters  solange gedrückt bis die gewünschte Tisch- plattenhöhe erreicht ist. Die Tischplatte bewegt sich solange nach oben bzw. unten, bis Sie die Taste loslassen oder die maximale bzw.

  • Seite 14: Bedienelement Mit Memory Funktion

    BEDIENELEMENT MIT MEMORY FUNKTION Tischplatte nach oben Halten Sie die AUF-Taste des Handschalters  solange gedrückt bis die gewünschte Tisch- plattenhöhe erreicht ist. Tischplatte nach unten Halten Sie die AB-Taste des Handschalters  solange gedrückt bis die gewünschte Tisch- plattenhöhe erreicht ist. AUF-Taste MENÜ-Taste AB-Taste...

  • Seite 15: Speichern Einer Tischplattenposition

    SPEICHERN EINER TISCHPLATTENPOSITION Diese Funktion speichert eine definierte Tischplatten- höhe (pro MEMORY-Taste kann eine Tischplattenhöhe gespeichert werden). Bewegen Sie die Tischplatte in die gewünschte Tischplattenposition. Drücken und halten Sie die M-Taste für 1 Sekunde bis MEM auf dem Display erscheint. Drücken Sie innerhalb von 3 Sekunden eine gewünschte MEMORY-Taste (z.B.

  • Seite 16: Erweiterte Funktionen (Menü)

    ERWEITERTE FUNKTIONEN (MENÜ) Menü aufrufen über die M-Taste und diese drücken bis *M* auf dem Display erscheint. Innerhalb des Menüs navigiert man über die AUF/AB-Taste und bestätigt durch erneutes Drücken der M-Taste. Das Menü kann über die E-Taste geschlossen werden. Die E-Taste wird auch dazu verwendet, um innerhalb der Menüs eine Ebene zurückzugehen.

  • Seite 17: Container-Stopp Aus

    Container-Stopp aus (nur in unterer Hubhälfte möglich) Menü aufrufen über die M-Taste. Mit AUF/AB-Taste CST anwählen und mit M-Taste öffnen. Mit AUF/AB-Taste OFF wählen und mit M-Taste bestätigen. Die Motorsteuerung bestätigt den Vorgang mit einem hörbaren Einfachklick. Shelf-Stopp ein (nur in oberer Hubhälfte möglich) Tisch in die gewünschte Position fahren.

  • Seite 18: Shelf-Stopp Aus

    Shelf-Stopp aus (nur in oberer Hubhälfte möglich) Menü aufrufen über die M-Taste. Mit AUF/AB-Taste SST anwählen und mit M-Taste öffnen. Mit AUF/AB-Taste OFF wählen und mit M-Taste bestätigen. Die Motorsteuerung bestätigt den Vorgang mit einem hörbaren Einfachklick. Maßeinheit ändern Mit dieser Funktion kann die Einheit der Display- anzeige von Zentimeter auf Zoll umgestellt werden und umgekehrt.

  • Seite 19: Höhenanzeige Justieren

    Höhenanzeige justieren Falls die angezeigte Höhe nicht mit der tatsächlichen Höhe der Tischplatte übereinstimmt, kann die Anzeige folgendermaßen korrigiert werden: Menü aufrufen über die M-Taste. Mit AUF/AB-Taste OFS anwählen und mit M-Taste öffnen. Die Anzeige blinkt. Mit AUF/AB-Taste Höhenanzeige einstellen und mit M-Taste bestätigen.

  • Seite 20: Fehlermeldungen Am Display

    FEHLERMELDUNGEN AM DISPLAY Am Display wird E und ein Fehlercode angezeigt. Am Display wird HOT angezeigt. ! " $%%&%' $7'&7+ " $'+&', $0,&01 $+1&+4 $55&5, " < & & Hinweis: Wird ein Fehler am Display angezeigt, der nicht in der Auflistung zu finden ist, sollten alle Steckverbindungen kontrolliert werden.

  • Seite 24: Pflege Und Reinigungshinweise

    PFLEGE UND REINIGUNGSHINWEISE Kunststoff- und Metalloberflächen: Oberfläche mit einem Staubtuch reinigen. Bei Ver- schmutzungen warmes Wasser verwenden und/oder einen milden Reiniger, danach trocken wischen. Achtung: Keine scheuernden Reinigungsmittel ver- wenden! Diese können zu bleibenden, optischen Schäden führen. Echtholzoberflächen: Oberfläche mit einem Staubtuch reinigen. Bei Ver- schmutzungen ein angefeuchtetes Reinigungstuch und einen Neutralreiniger verwenden, danach trocken wischen.

  • Seite 25: Anhang

    Informieren Sie bitte den K+N Kundendienst! Wartung Die Hubsäulen sind wartungsfrei. Entsorgung Die motorisch höhenverstellbaren Tische der Serie LIFE.S, TALO.S und TABLE.T sind nach gültigen Richtlinien und Vorschriften umweltgerecht zu ent- sorgen. Kundendienst Telefon: 06039 / 483-136 oder 483-512...

  • Seite 27: Introduction

    EN INTRODUCTION Dear customer, You have chosen a quality product from König+Neurath. To ensure that your furniture performs to your complete satisfaction, please read the following instructions carefully and take note of the safety guidelines.

  • Seite 28: Area Of Application, Transport

    AREA OF APPLICATION The motorised desks are suitable for sitting and standing work in the office. The desks are not suitable for use in the workshop or warehouse, nor in wet areas. TRANSPORT DO NOT TRANSPORT THE DESK IN A VERTICAL POSITION! DO NOT STORE THE DESK IN A VERTICAL POSITION! Please do not carry or lift the desk by the desk top but...

  • Seite 29: Technical Data

    TECHNICAL DATA LIFE.S / TALO.S / TABLE.T Load capacity: max. 80 kg, load uniformly distributed Lifting speed: max. 50 mm/sec. Noise emission: < 50 dB Supply voltage: 230 Volt / 50 Hz Power consumption: max. 5 A Power input (standby):...

  • Seite 30: Safety Instructions

    SAFETY INSTRUCTIONS Failure to follow the instructions can lead to accidents with serious personal injury. Please read the following safety instructions carefully. It is crucial that any person installing or using the system has the necessary information and has access to the user instructions.
  • Seite 31 SAFETY INSTRUCTIONS Please read the following safety instructions carefully to avoid injury to yourself and others. Lay the hand that is not operating the desk on the desk top. Make sure that no one is at or under the desk when lifting and lowering.
  • Seite 32 SAFETY INSTRUCTIONS The desk can be used by children aged 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instructions concerning the safe use of the device and when they understand the potential risks.

  • Seite 33: Getting Started

    GETTING STARTED Make sure the desk has been set up correctly, that the plug to the control panel is inserted firmly and that the cables from your office equipment and the computer are in the appropriate trays. Connent the desk to the mains. Initialise the desk as described on page 34.

  • Seite 34: Reset

    RESET A reset run is required when the drive system is started up for the first time or in the event of a malfunction (e.g. power cut). To perform a reset, proceed as follows: Exit the energy-saving mode of the control system by briefly pressing the UP or DOWN button.

  • Seite 35: Control Panel

    CONTROL PANEL Upward movement Press and hold the UP button until the  desired height is reached. Downward movement Press and hold the DOWN button until the  desired height is reached. The desk top moves up or down until you release the button or the minimum or maximum height is reached.

  • Seite 36: Control Panel With Memory Function

    CONTROL PANEL WITH MEMORY FUNCTION Upward movement Press and hold the UP button until the  desired height is reached. Downward movement Press and hold the DOWN button until the  desired height is reached. UP button MENU button DOWN button Display MEMORY buttons EXIT button...

  • Seite 37: Saving A Desk Top Position

    SAVING A DESK TOP POSITION This function allows you to save a defined desk top height. One desk top height can be saved per MEMORY button. Move the desk top to the position you want to save. Press and hold the M button for 1 second until MEM appears on the display.

  • Seite 38: Extended Functions (Menu)

    EXTENDED FUNCTIONS (MENU) The menu can be accessed via the M button, press it until *M* appears on the display. Within the menu, navigate using the UP/DOWN button and confirm by pressing the M button again. The menu can be closed via E button. The E button is also used to go back a level within the menus.

  • Seite 39: Pedestal Stop Off

    Pedestal stop off (only possible in lower half of stroke) Access the menu via the M button. Select CST with the UP/DOWN button and open with the M button. Select OFF with the UP/DOWN button; press M button to confirm. Motor control system confirms with an audible single click.

  • Seite 40: Shelf Stop Off

    Shelf stop off (only possible in upper half of stroke) Access the menu via the M button. Select SST with the UP/DOWN button and open with the M button. Select OFF with the UP/DOWN button; press M button to confirm. Motor control system confirms with an audible single click.

  • Seite 41: Height Calibration

    Height calibration Access the menu via the M button. Select OFS with the UP/DOWN button and open with the M button. Display flashes Use the UP/DOWN button to set the height display; confirm with the M button. Reset to factory settings Press and hold M button and buttons 2+3 for 3 to 10 seconds (only possible within 30 seconds after inserting the power plug) until *S* appears in the...

  • Seite 42: Error Messages On The Display

    ERROR MESSAGES ON THE DISPLAY The display shows E and an error code. The display shows HOT. " 2 2# " &' & 0* 0$ " &' #$ #% & )) )* " & & & & - " &' &...

  • Seite 46: Care And Cleaning Information

    CARE AND CLEANING INFORMATION Melamine-coated and metal surfaces: Clean the surface with a duster. Use warm water and/or a mild cleaner to remove marks, then wipe dry. Caution: Do not use abrasive cleaners! This can cause permanent visible damage. Natural wood finishes: Wipe the surface with a duster.

  • Seite 47: Appendix

    Please notify K+N customer service! Maintenance The lift columns are maintenance free. Disposal The LIFE.S, TALO.S and TABLE.T desks with motorised height adjustment must be disposed of accordance with the valid directives and regulations. Customer service Telephone +49 (0)6039 / 483-136 or 483-512...
  • Seite 48 Deutschland König + Neurath AG Industriestraße 1–3 61184 Karben T +49 6039 483-0 info@koenig-neurath.de Great Britain König + Neurath (UK) Ltd. Ground and Lower Ground Floor 75 Farringdon Road London EC1M 3JY T +44 20 74909340 info@koenig-neurath.co.uk Nederland König + Neurath Nederland Beethovenstraat 530 1082 PR Amsterdam T +31 20 4109410...
