2.

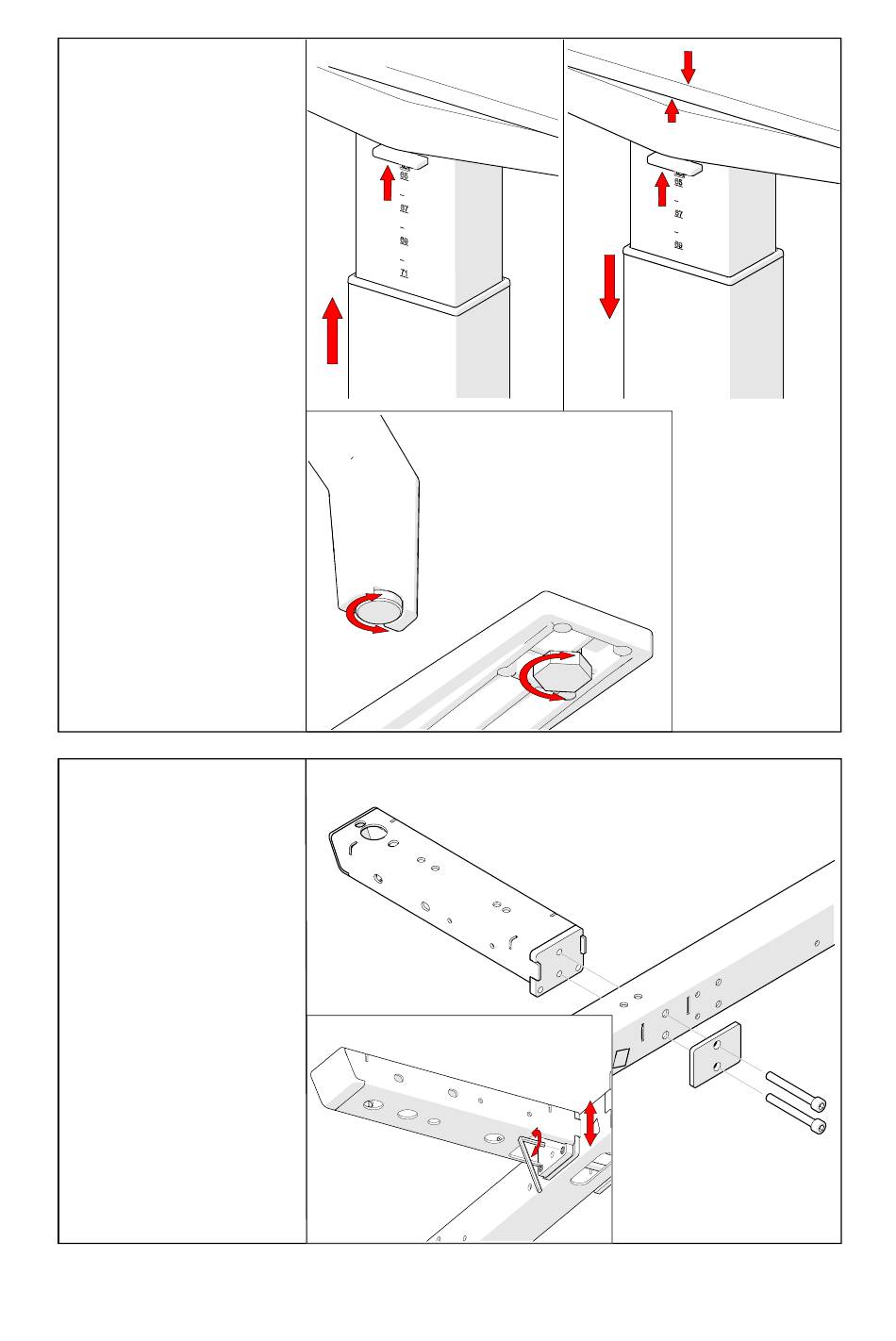

Manuelle Höhen-
verstellung
T-Fuß
Verstellung nach oben (a):
Taste hoch schieben und ge-
wünschte Höhe einstellen.
Taste loslassen.
Verstellung nach unten (b):
Taste hoch schieben, Tisch-
platte leicht anheben und
nach unten drücken, Höhe
einstellen und Taste loslassen.
A-Fuß/T-Fuß
Die unteren Stellschrauben
(c) dienen zum Höhenaus-
gleich bei Bodenunebenhei-
ten.
3.
Montage der Kon-
sole
Konsole (a) mittels Zylinder-
schrauben M6x55 (SW5) und
Verbindungsblech (b) an
Längstraverse (c) befestigen.
Neigungsverstellung (d) durch
Gewindestifte M6x8 (SW3)
möglich.
(a)
(c)
(a)
4
(b)
(c)
(d)
(b)
