MONTAGE DES DRUCKMINDERERS:
Zentrieren sie die Dichtung mit Hilfe des Zapfens am Außengewindeanschluß. Stecken Sie die
Dichtung auf den Zapfen. Schrauben sie den EMD 400 von Hand auf den Gewindeanschluß.
Halten Sie den Druckminderer 45° vor der gewünschten Stellung fest. Verwenden Sie dazu nur
den als Zubehör erhältlichen Gabelschlüssel SW 36. Mit steigendem Anzugsmoment wird der
Druckminderer mitgedreht. Ziehen Sie die Schnellkupplung soweit fest, bis die gewünschte Stellung
des Druckminderers erreicht ist. So erreichen Sie einen gasdichten Anschluß
DE
Bei C H nur Wandadapter und Rohrleitungen aus Edelstahl verwenden!
2 2

5.2 BEDIENUNG DES ENTNAHMEDRUCKMINDERERS

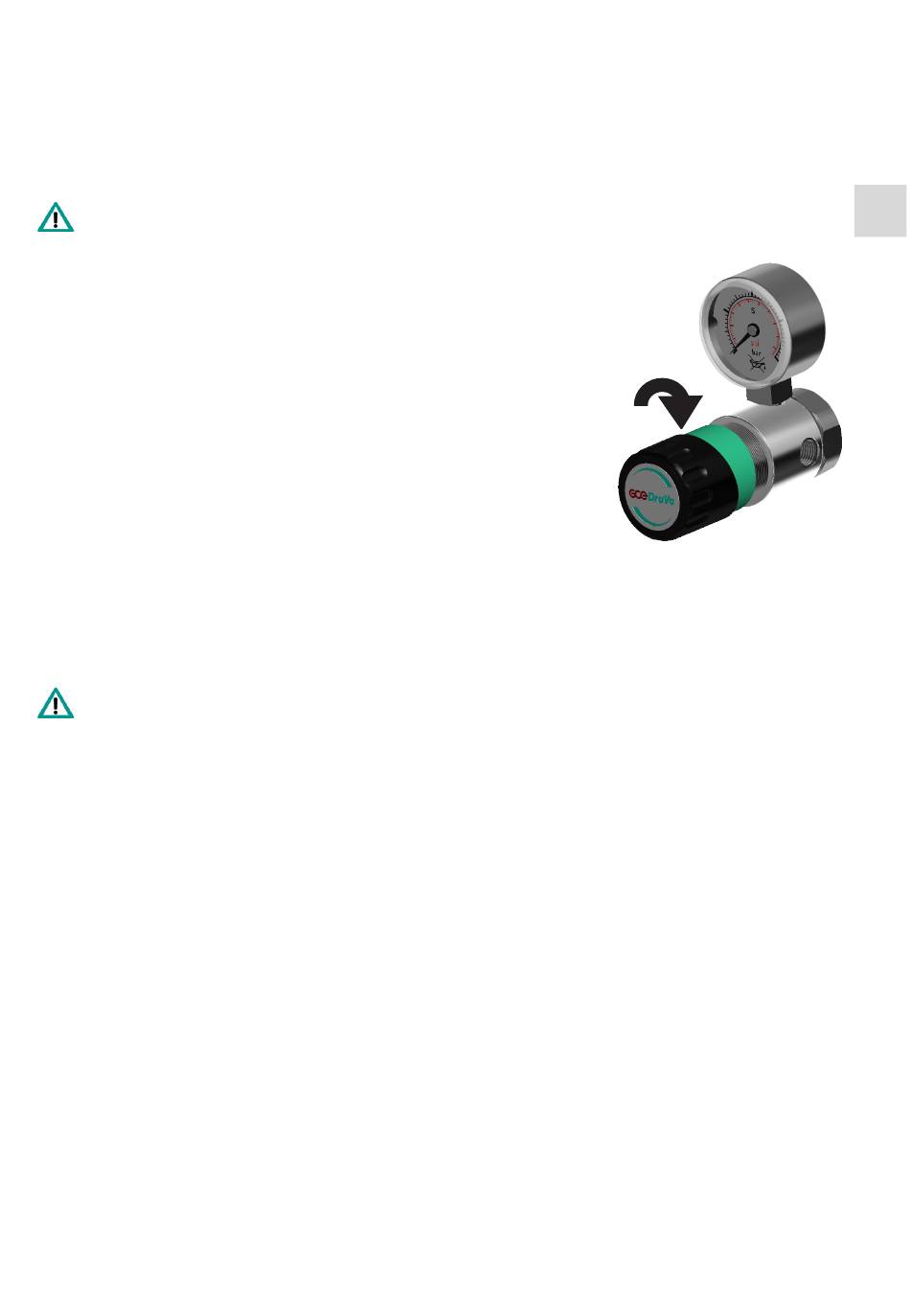

Mit dem Handrad können Sie den Entnahmedruck innerhalb des
Einstellbereiches stufenlos einstellen.
Druckerhöhung: Stellen Sie sicher, daß das Ausgangsventil
geschlossen ist. Drehen Sie das Handrad langsam nach rechts,
- +
bis der gewünschte Arbeitsdruck erreicht ist. Öffnen Sie das
Ausgangsventil. Wenn Sie große Gasmengen entnehmen, ist
möglicherweise ein Nachregeln des Druckes erforderlich.
Druckerniedrigung:
Sie können den Arbeitsdruck verringern, wenn Gas entnommen
wird. Drehen Sie das Handrad nach links, bis der gewünschte Druck
erreicht ist. Wenn Sie nur sehr kleine Gasmengen entnehmen, kann
diese Druckerniedrigung einige Zeit in Anspruch nehmen.
+
Die rote Markierung am Manometer kennzeichnet den max. zulässigen Ausgangsdruck.
Durch die werkseitig vorgenommene Hinterdruckbegrenzung ist sichergestellt, daß der max.
zulässige Arbeitsdruck nicht überschritten wird!
5.3 ZUSATZARMATUREN FÜR EMD 400
Vor Beginn der Montage muß die Anlage drucklos gemacht werden. Je nach Gasart
müssen Restgase in den Leitungen gefahrlos abgeleitet werden. Brand-, Explosions-
oder Vergiftungsgefahr!
Hinterdruckseitig können an den Entnahmedruckminderer EMD 400 folgende Zusatzarmaturen
montiert werden:
Regelventil MVR 400 W, Flammensperren FS 400, Mengenmesser MM 400, Manometer (Zubehör),
Einschraubverschraubungen (Zubehör), Schlauchtüllen (Zubehör), Verschlußschrauben (Zubehör).
Das Manometer wird werkseitig mit dem Meßbereich entsprechend dem Hinterdruckbereich des
Druckminderers montiert.
Normalerweise werden die Entnahmedruckminderer bereits mit den von Ihnen gewünschten
Zusatzarmaturen im Werk ausgerüstet. Eine Nachod er Umrüstung ist jedoch jederzeit mit einfachen
Mitteln problemlos möglich.
Um ausgangsseitig Zusatzarmaturen zu montieren, stehen drei Montagepositionen zur Verfügung.
Diese sind am Umfang des Druckminderers oben, rechts, und unten. Sie befinden sich jeweils im
Abstand von 90°.
11/44
