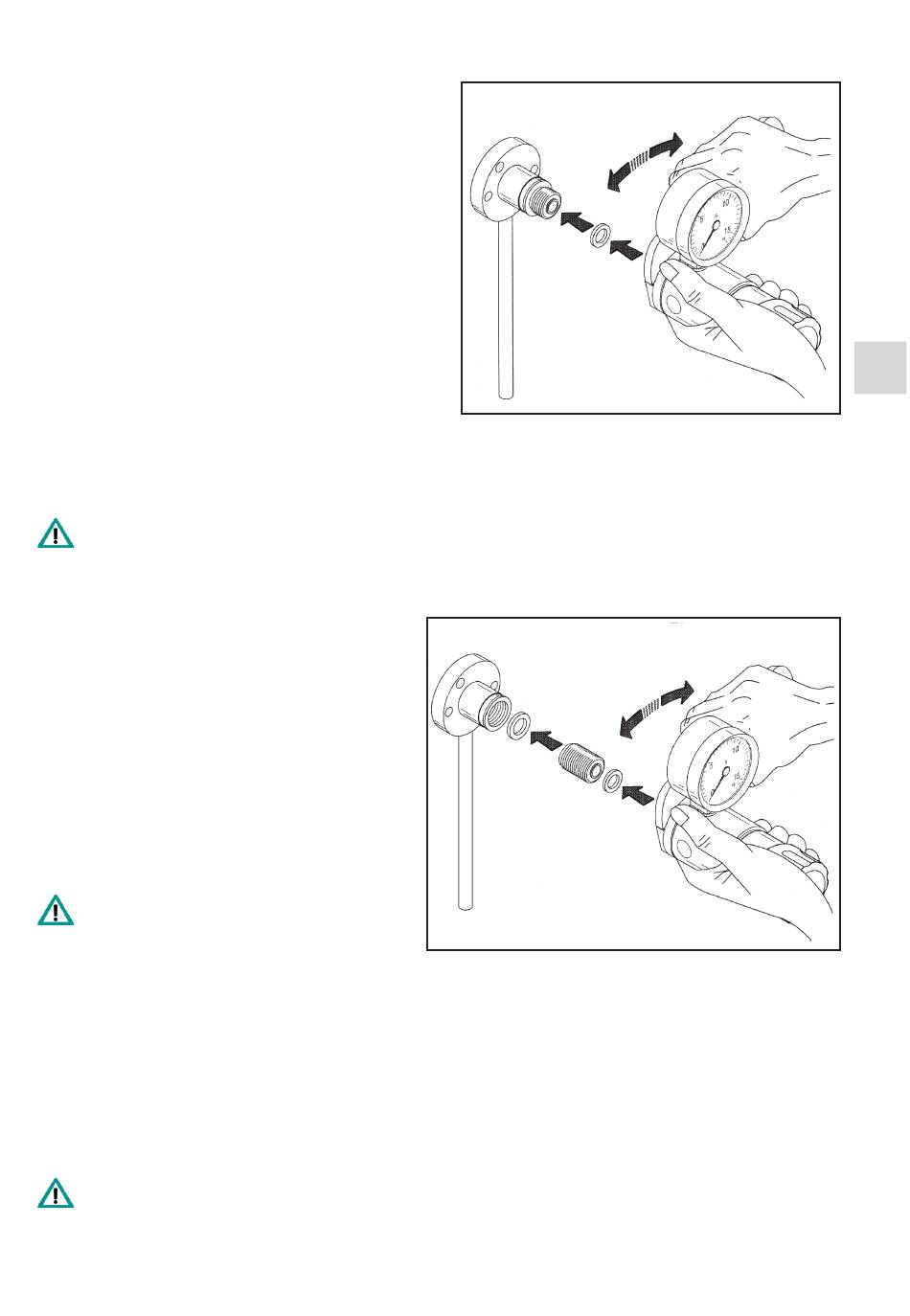

5.1.1 INSTALLAZIONE DELL'ADATTATORE A PARETE CON MASCHIO
FILETTATO G 3/8"
Utensile: chiave aperta SW 36 (accessori).
Parti: guarnizione 14 x 9 x 2 mm (accessori).

PROCEDURA PER L'INSTALLAZIONE:

Centrare la guarnizione utilizzando il perno sulla
filettatura maschio.
Posizionare la guarnizione sul perno dell'adatta-
tore a parete. Avvitare manualmente l'adattatore
EMD 400 sull'attacco filettato. Mantenere il
riduttore di pressione a un angolo di 45° davanti
alla posizione desiderata.
Serrare l'accoppiamento rapido bloccabile con la
chiave aperta. Per farlo, utilizzare solo la chiave
aperta SW 36 (n. ordinazione H 11006002), dispo-
nibile come accessorio.
Nella misura in cui aumenta la coppia di serraggio, viene ruotato anche il riduttore di pressione.
Serrare l'attacco rapido fino a quando il riduttore di pressione raggiunge la posizione desiderata. In
tal modo si ottiene un collegamento a tenuta di gas.
Con C H utilizzare solo adattatore a parete e tubazioni in acciaio speciale.
2 2
5.1.2 INSTALLAZIONE DELL'ADATTATORE A PARETE CON FEMMINA
FILETTATA G 3/8"
Utensile: chiave aperta SW36 (accessorio),
chiave a brugola SW 5 (disponibile in
commercio).
Parti: 2 guarnizioni 14 x 9 x 2 mm (vedere
accessori), adattatore a vite G 3/8" (vedere
accessori)
Installazione dell'adattatore a vite: inserire
una guarnizione nell'adattatore a parete.
Avvitare fermamente l'adattatore a vite
nell'adattatore a parete utilizzando la chiave
a brugola.
Avvitare il lato senza centrare il perno
nell'adattatore a parete.
Installazione del riduttore di pressione:
Centrare la guarnizione utilizzando il perno sul raccordo con filettatura maschio. Posizionare
la guarnizione sul perno dell'adattatore a parete. Avvitare manualmente l'adattatore
EMD 400 sull'attacco filettato. Mantenere il riduttore di pressione a un angolo di 45° davanti alla
posizione desiderata. Serrare l'accoppiamento rapido bloccabile con la chiave aperta. Per farlo,
utilizzare solo la chiave aperta SW 36 (n. ordinazione H 11006002), disponibile come accessorio.
Nella misura in cui aumenta la coppia di serraggio, viene ruotato anche il riduttore di pressione.
Serrare l'attacco rapido fino a quando il riduttore di pressione raggiunge la posizione desiderata. In
tal modo si ottiene un collegamento a tenuta di gas.
Con C H utilizzare solo adattatore a parete e tubazioni in acciaio speciale.
2 2
Allentare
Allentare
37/44
Serrare
Serrare
