5.2 UTILIZZO DEL RIDUTTORE DI PRESSIONE
Mediante il volantino è possibile regolare la pressione in modo illi-
mitato all'interno dell'intervallo di impostazione..

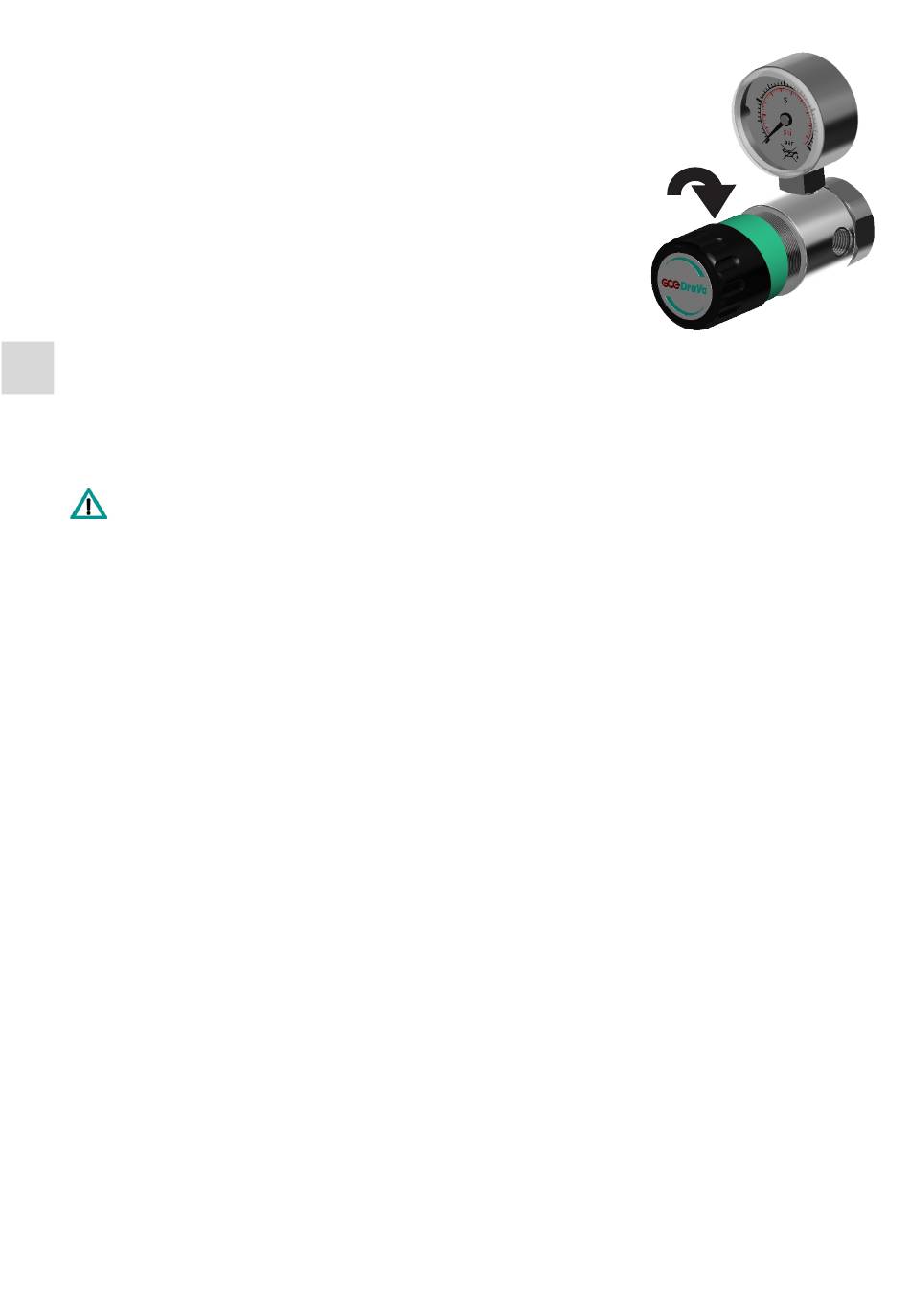

AUMENTO DELLA PRESSIONE:
- +
Verificare che la valvola di uscita sia chiusa. Ruotare lentamente il
volantino verso destra fino a raggiungere la pressione operativa
desiderata. Aprire la valvola di uscita. Se vengono sfiatate grandi
quantità di gas, può essere necessario regolare nuovamente la
pressione. È possibile ridurre la pressione operativa quando il
gas è stato spurgato. Ruotare il volantino verso sinistra fino a
raggiungere la pressione desiderata. Se si sfiatano piccole quantità
di gas, la riduzione della pressione può richiedere una certa
quantità di tempo.
IT
+
Il contrassegno rosso sul manometro indica la pressione operativa massima ammessa. Il limite
di pressione contraria, impostato in fabbrica, garantisce che non venga superata la pressione
operativa massima ammessa.
5.3 ULTERIORI ACCESSORI PER EMD 400
Prima dell'inizio dell'installazione è necessario scaricare la pressione dall'impianto.
Secondo il tipo di gas, è necessario scaricare in modo sicuro i gas residui nelle
tubazioni. Pericolo di incendio, esplosione o avvelenamento!
Sul lato della pressione contraria del riduttore di pressione EMD 400 è possibile montare i seguenti
accessori:
Valvola di comando MVR 400 W, dispositivi per l'arresto della fiamma FS 400, volumetro MM 400,
manometro, attacchi a vite, ugelli per tubo, tappi a vite. Il manometro viene installato in fabbrica con
l'intervallo di misurazione conforme all'intervallo di pressione contraria del riduttore di pressione.
Normalmente il riduttore di pressione è già montato con gli accessori richiesti prima della spedi-
zione. Tuttavia sono possibili miglioramenti o modifiche in qualsiasi momento con l'uso di semplici
utensili.
Sono presenti tre posizioni per il montaggio di accessori sul lato esterno. Si trovano sul lato esterno
del riduttore di pressione sopra, a destra e sotto, a un angolo di 90° gli uni rispetto agli altri.
5.3.1 MONTAGGIO DI ULTERIORI ACCESSORI
Il montaggio di accessori è diverso per gli accessori con posizione di montaggio fissa (manometro,
volumetro e valvola di comando) e per quelli senza una posizione di montaggio fissa (frangifiamma,
attacco per tubi e ugello per tubi).
In linea di principio è possibile montare gli accessori sulle tre posizioni di montaggio. Normalmente
il manometro viene montato nella parte superiore, la valvola di comando a destra (o sotto) e il vo-
lumetro a destra. L'attacco per il raccordo a doppia ogiva,, tubi, il frangifiamma e l'ugello per tubi
solitamente vengono montati sul lato inferiore. I fori di uscita del gas inutilizzati devono essere chiusi
con un tappo a vite G 1/4" ES.
Per il montaggio dei diversi accessori sono necessari i seguenti utensili: chiave aperta: SW 14, SW 19,
SW 22, chiave a brugola: SW 7
