5. BESCHREIBUNG DES PRODUKTES UND TECHNISCHE
PARAMETER
DE
5.1. BESCHREIBUNG DES PRODUKTES
Das in dieser Anleitung beschriebene Produkt (MM40 - STABILIZER) gewährleistet die
ununterbrochene Versorgung mit medizinischem Gas dank der Funktion des Umschaltens des
einen und des anderen Versorgungszweiges des druckgeminderten Gases.
I1, I2 - ENDSTÜCKE FÜR DEN ANSCHLUSS DES ZULEITUNGSROHRS
I1 ist das Endstück des Eingangsanschlusses für die Versorgung der Anlage aus der Hochdruck-
Entspannungsstation (z.B. MM90, MM40). I2 ist der zweite, wählbare Eingang, der für die
Versorgung der Anlage aus dem Kryotank bestimmt ist. Beide Eingänge sind mit einem
Gewinde G1/2" mit beiliegenden Lötadaptern für die Rohrleitung versehen.
F1, F2 - FILTER
Beide Eingänge I1 und I2 enthalten einen Filter, der das Eindringen einer eventuellen
Kontaminierung in die Druckminderungsventile und die nachfolgende Beschädigung der
Druckminderungsventile verhindert.
M1 - EINGANGSMANOMETR
Das Eingangsmanometer zeigt den Wert des Drucks des eintretenden Gases auf der
Eingangsseite der Einheit an. Sofern die Druckwerte von den Eingängen I1 und I2 unterschiedlich
sind, wird der höhere Eingangsdruck angezeigt.
V1,V2 - EINGANGS-KUGELVENTILE
Die Anlage ist mit zwei Kugelventilen bestückt, die den Gaseingang in die einzelnen
Druckminderungsventile R1, R2 schließen oder öffnen.
R1
F2
V1
F1
M1
V2
R2

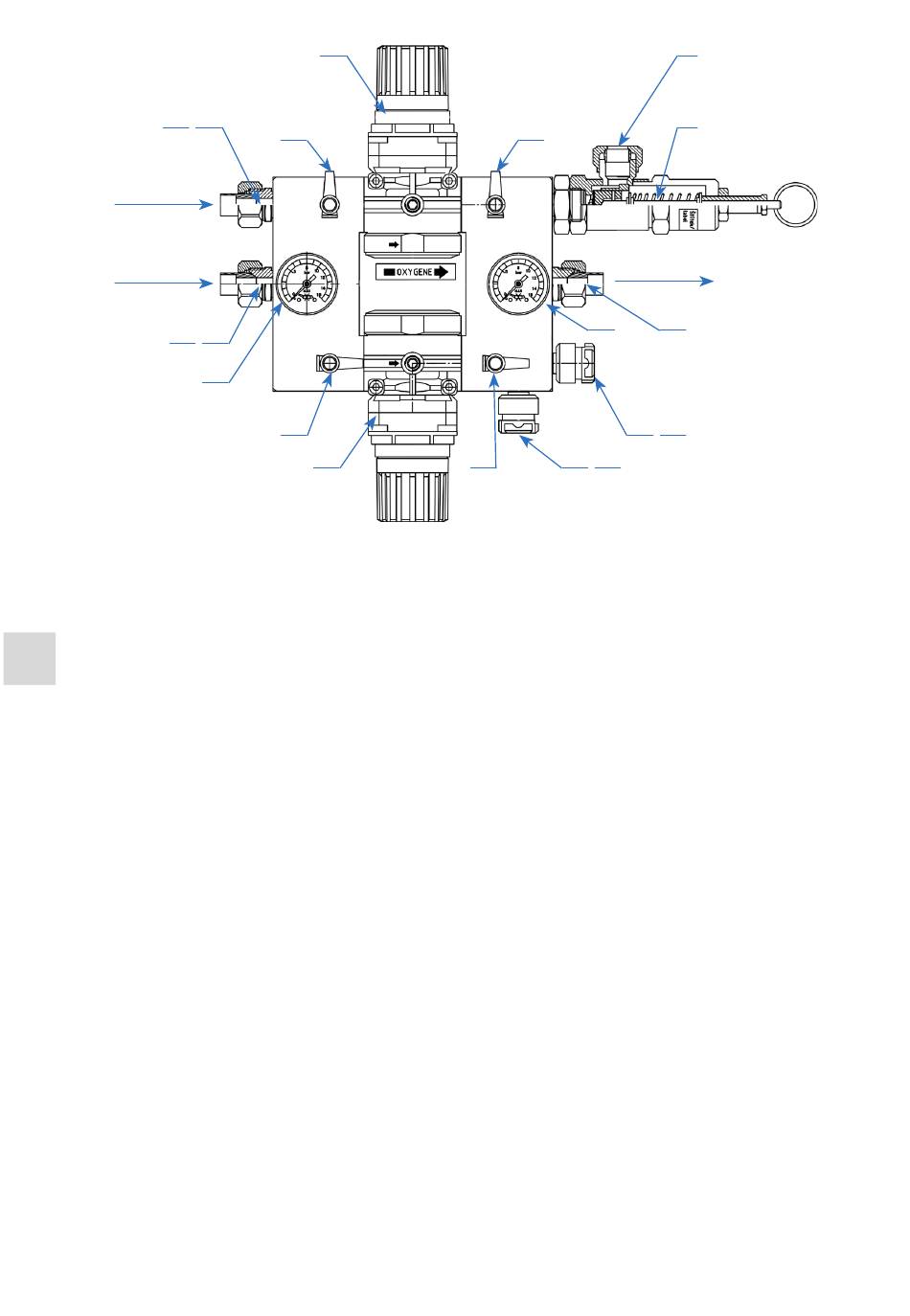

Fig. 1: MM40 - STABILIZER - Beschreibung
