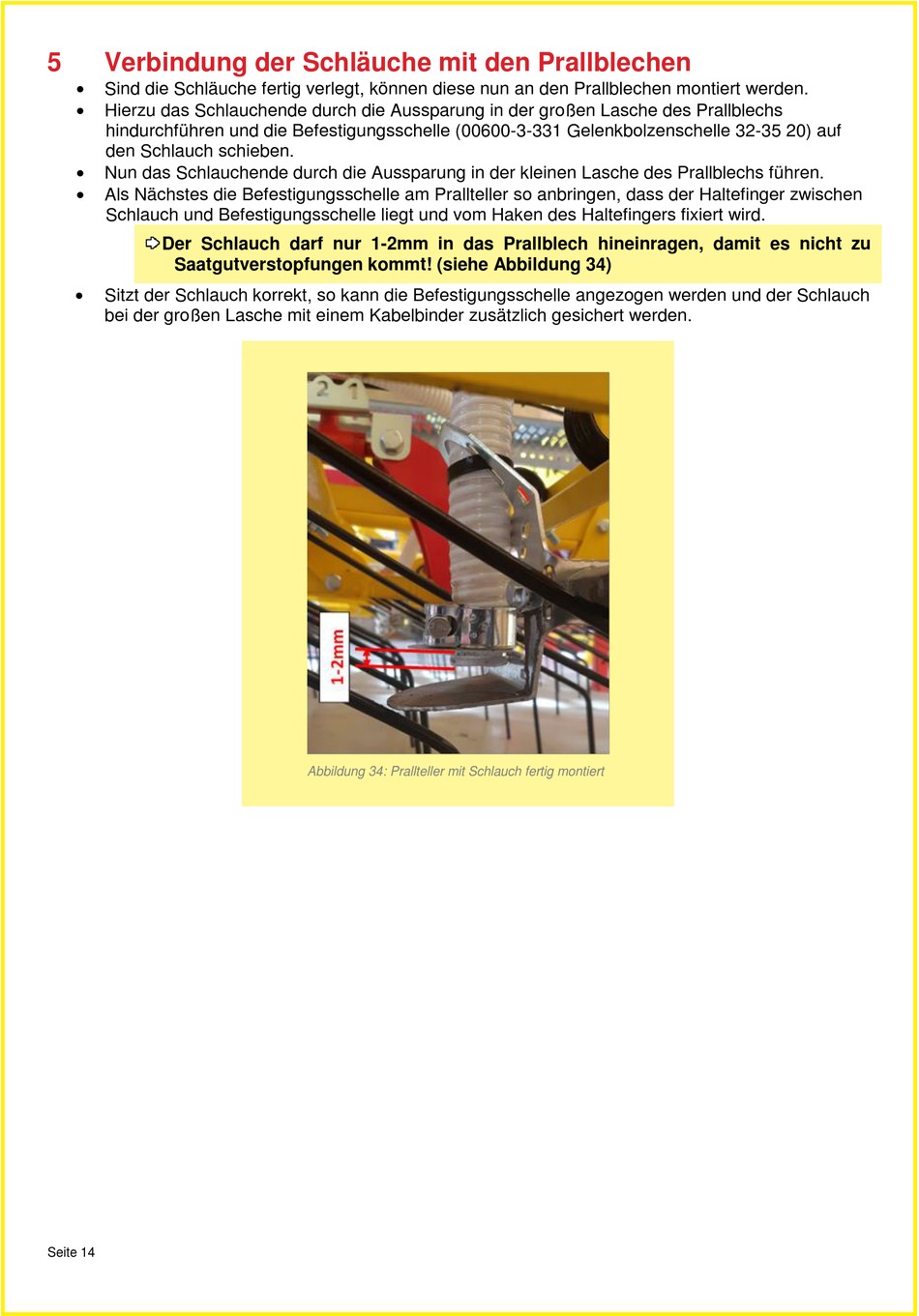

5 Verbindung der Schläuche mit den Prallblechen

Sind die Schläuche fertig verlegt, können diese nun an den Prallblechen montiert werden.

Hierzu das Schlauchende durch die Aussparung in der großen Lasche des Prallblechs
hindurchführen und die Befestigungsschelle (00600-3-331 Gelenkbolzenschelle 32-35 20) auf
den Schlauch schieben.

Nun das Schlauchende durch die Aussparung in der kleinen Lasche des Prallblechs führen.

Als Nächstes die Befestigungsschelle am Prallteller so anbringen, dass der Haltefinger zwischen
Schlauch und Befestigungsschelle liegt und vom Haken des Haltefingers fixiert wird.
Der Schlauch darf nur 1-2mm in das Prallblech hineinragen, damit es nicht zu
Saatgutverstopfungen kommt! (siehe Abbildung 34)

Sitzt der Schlauch korrekt, so kann die Befestigungsschelle angezogen werden und der Schlauch
bei der großen Lasche mit einem Kabelbinder zusätzlich gesichert werden.
Seite 14
Abbildung 34: Prallteller mit Schlauch fertig montiert
