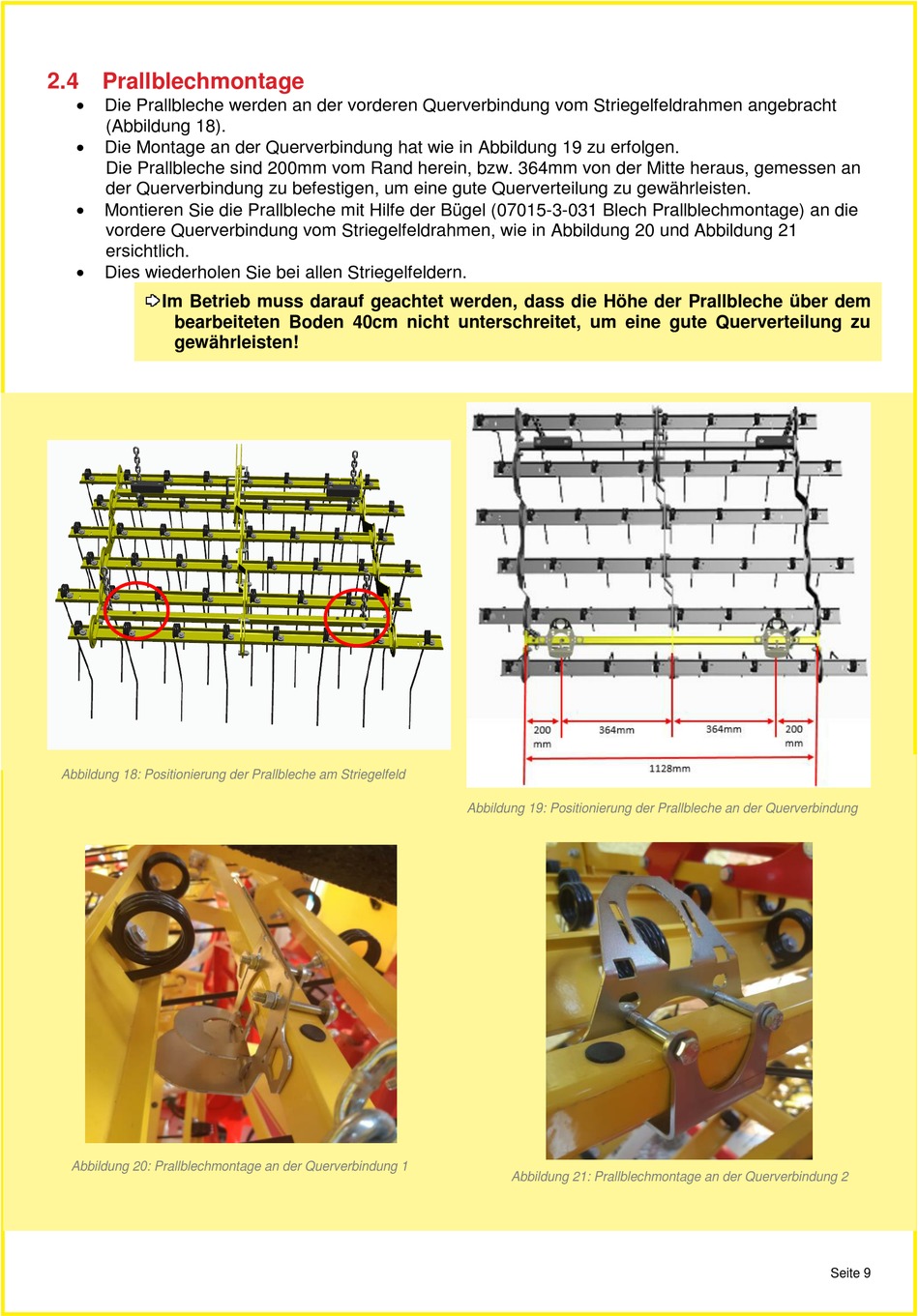

2.4 Prallblechmontage


Die Prallbleche werden an der vorderen Querverbindung vom Striegelfeldrahmen angebracht
(Abbildung 18).

Die Montage an der Querverbindung hat wie in Abbildung 19 zu erfolgen.
Die Prallbleche sind 200mm vom Rand herein, bzw. 364mm von der Mitte heraus, gemessen an
der Querverbindung zu befestigen, um eine gute Querverteilung zu gewährleisten.

Montieren Sie die Prallbleche mit Hilfe der Bügel (07015-3-031 Blech Prallblechmontage) an die
vordere Querverbindung vom Striegelfeldrahmen, wie in Abbildung 20 und Abbildung 21
ersichtlich.

Dies wiederholen Sie bei allen Striegelfeldern.
Im Betrieb muss darauf geachtet werden, dass die Höhe der Prallbleche über dem
bearbeiteten Boden 40cm nicht unterschreitet, um eine gute Querverteilung zu
gewährleisten!
Abbildung 18: Positionierung der Prallbleche am Striegelfeld
Abbildung 20: Prallblechmontage an der Querverbindung 1
Abbildung 19: Positionierung der Prallbleche an der Querverbindung
Abbildung 21: Prallblechmontage an der Querverbindung 2
Seite 9
