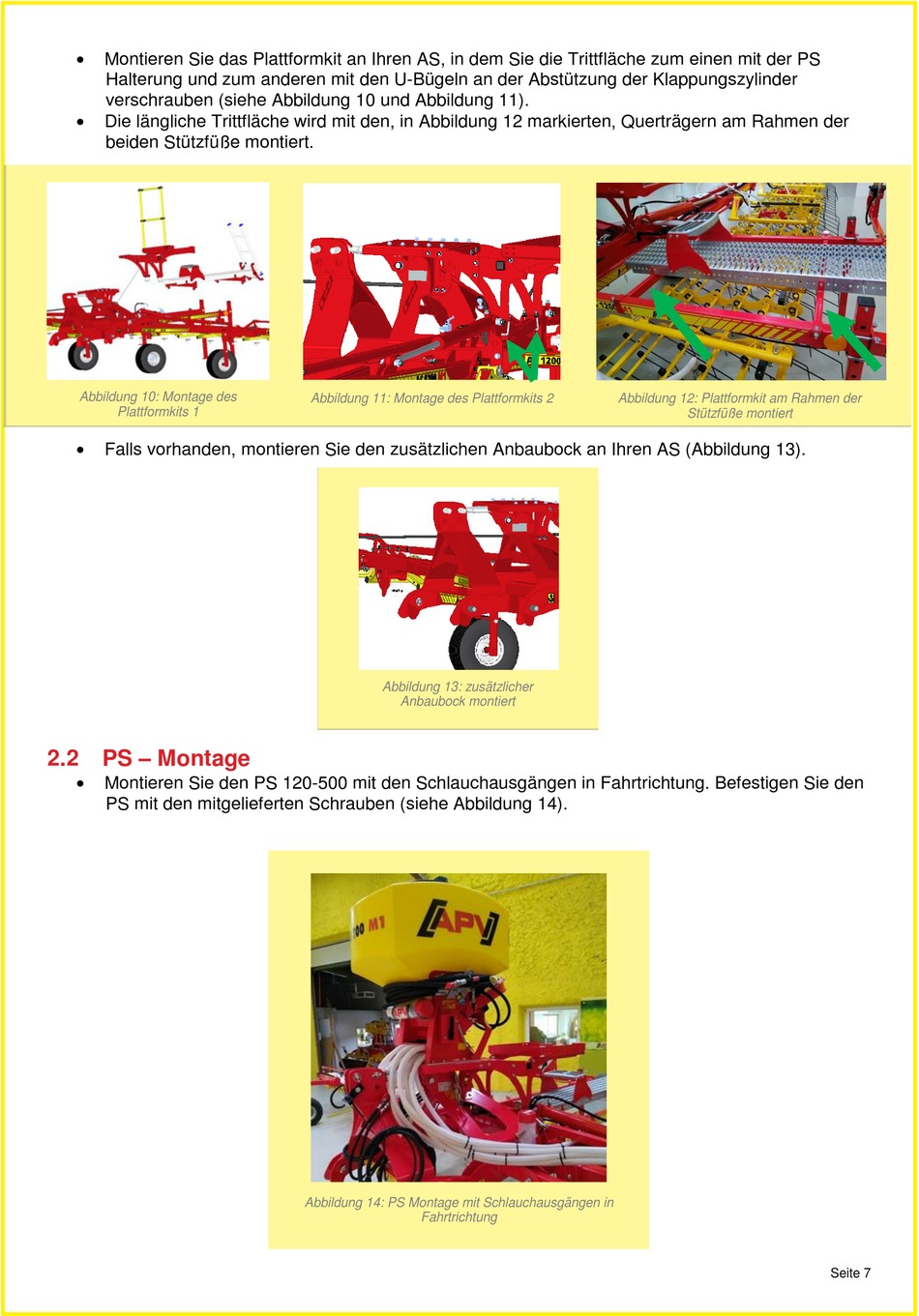

Ps - Montage - APV PS 120 M1 Aufbauanleitung


Montieren Sie das Plattformkit an Ihren AS, in dem Sie die Trittfläche zum einen mit der PS
Halterung und zum anderen mit den U-Bügeln an der Abstützung der Klappungszylinder
verschrauben (siehe Abbildung 10 und Abbildung 11).

Die längliche Trittfläche wird mit den, in Abbildung 12 markierten, Querträgern am Rahmen der
beiden Stützfüße montiert.
Abbildung 10: Montage des
Plattformkits 1

Falls vorhanden, montieren Sie den zusätzlichen Anbaubock an Ihren AS (Abbildung 13).
2.2 PS – Montage

Montieren Sie den PS 120-500 mit den Schlauchausgängen in Fahrtrichtung. Befestigen Sie den
PS mit den mitgelieferten Schrauben (siehe Abbildung 14).
Abbildung 11: Montage des Plattformkits 2
Abbildung 13: zusätzlicher
Anbaubock montiert
Abbildung 14: PS Montage mit Schlauchausgängen in
Fahrtrichtung
Abbildung 10
Abbildung 12: Plattformkit am Rahmen der
Stützfüße montiert
Seite 7
