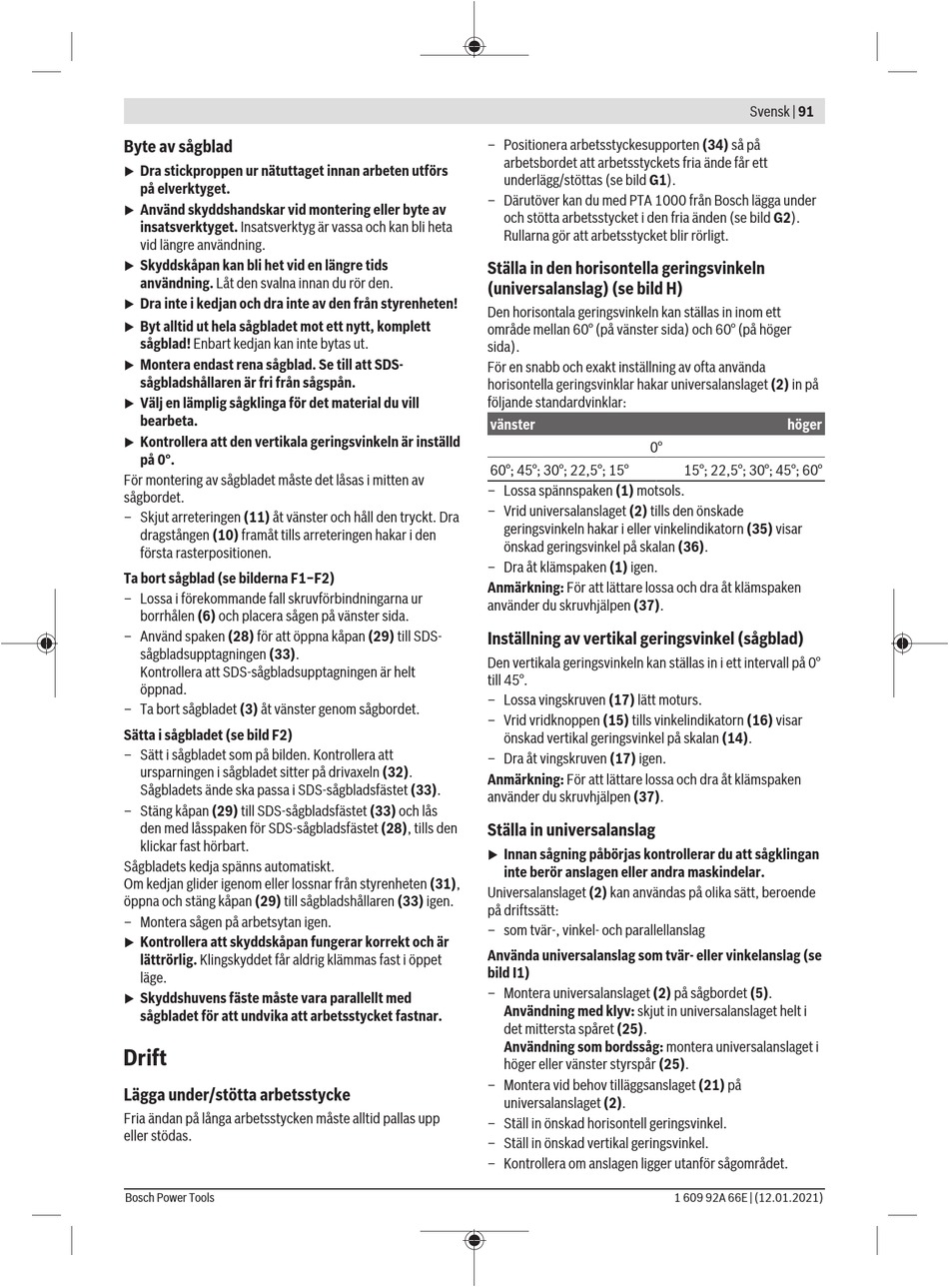

Byte av sågblad
Dra stickproppen ur nätuttaget innan arbeten utförs
u
på elverktyget.
Använd skyddshandskar vid montering eller byte av
u
insatsverktyget. Insatsverktyg är vassa och kan bli heta
vid längre användning.
Skyddskåpan kan bli het vid en längre tids
u
användning. Låt den svalna innan du rör den.
Dra inte i kedjan och dra inte av den från styrenheten!
u
Byt alltid ut hela sågbladet mot ett nytt, komplett
u
sågblad! Enbart kedjan kan inte bytas ut.
Montera endast rena sågblad. Se till att SDS-
u
sågbladshållaren är fri från sågspån.
Välj en lämplig sågklinga för det material du vill
u
bearbeta.
Kontrollera att den vertikala geringsvinkeln är inställd
u
på 0°.
För montering av sågbladet måste det låsas i mitten av
sågbordet.
– Skjut arreteringen (11) åt vänster och håll den tryckt. Dra
dragstången (10) framåt tills arreteringen hakar i den
första rasterpositionen.
Ta bort sågblad (se bilderna F1−F2)
– Lossa i förekommande fall skruvförbindningarna ur
borrhålen (6) och placera sågen på vänster sida.
– Använd spaken (28) för att öppna kåpan (29) till SDS-
sågbladsupptagningen (33).
Kontrollera att SDS-sågbladsupptagningen är helt
öppnad.
– Ta bort sågbladet (3) åt vänster genom sågbordet.
Sätta i sågbladet (se bild F2)
– Sätt i sågbladet som på bilden. Kontrollera att
ursparningen i sågbladet sitter på drivaxeln (32).
Sågbladets ände ska passa i SDS-sågbladsfästet (33).
– Stäng kåpan (29) till SDS-sågbladsfästet (33) och lås
den med låsspaken för SDS-sågbladsfästet (28), tills den
klickar fast hörbart.
Sågbladets kedja spänns automatiskt.
Om kedjan glider igenom eller lossnar från styrenheten (31),
öppna och stäng kåpan (29) till sågbladshållaren (33) igen.
– Montera sågen på arbetsytan igen.
Kontrollera att skyddskåpan fungerar korrekt och är
u
lättrörlig. Klingskyddet får aldrig klämmas fast i öppet
läge.
Skyddshuvens fäste måste vara parallellt med
u
sågbladet för att undvika att arbetsstycket fastnar.
Drift
Lägga under/stötta arbetsstycke
Fria ändan på långa arbetsstycken måste alltid pallas upp
eller stödas.
Bosch Power Tools
– Positionera arbetsstyckesupporten (34) så på
arbetsbordet att arbetsstyckets fria ände får ett
underlägg/stöttas (se bild G1).
– Därutöver kan du med PTA 1000 från Bosch lägga under
och stötta arbetsstycket i den fria änden (se bild G2).
Rullarna gör att arbetsstycket blir rörligt.
Ställa in den horisontella geringsvinkeln
(universalanslag) (se bild H)
Den horisontala geringsvinkeln kan ställas in inom ett
område mellan 60° (på vänster sida) och 60° (på höger
sida).
För en snabb och exakt inställning av ofta använda
horisontella geringsvinklar hakar universalanslaget (2) in på
följande standardvinklar:
vänster
0°
60°; 45°; 30°; 22,5°; 15°
– Lossa spännspaken (1) motsols.
– Vrid universalanslaget (2) tills den önskade
geringsvinkeln hakar i eller vinkelindikatorn (35) visar
önskad geringsvinkel på skalan (36).
– Dra åt klämspaken (1) igen.
Anmärkning: För att lättare lossa och dra åt klämspaken
använder du skruvhjälpen (37).
Inställning av vertikal geringsvinkel (sågblad)
Den vertikala geringsvinkeln kan ställas in i ett intervall på 0°
till 45°.
– Lossa vingskruven (17) lätt moturs.
– Vrid vridknoppen (15) tills vinkelindikatorn (16) visar
önskad vertikal geringsvinkel på skalan (14).
– Dra åt vingskruven (17) igen.
Anmärkning: För att lättare lossa och dra åt klämspaken
använder du skruvhjälpen (37).
Ställa in universalanslag
Innan sågning påbörjas kontrollerar du att sågklingan
u
inte berör anslagen eller andra maskindelar.
Universalanslaget (2) kan användas på olika sätt, beroende
på driftssätt:
– som tvär-, vinkel- och parallellanslag
Använda universalanslag som tvär- eller vinkelanslag (se
bild I1)
– Montera universalanslaget (2) på sågbordet (5).
Användning med klyv: skjut in universalanslaget helt i
det mittersta spåret (25).
Användning som bordssåg: montera universalanslaget i
höger eller vänster styrspår (25).
– Montera vid behov tilläggsanslaget (21) på
universalanslaget (2).
– Ställ in önskad horisontell geringsvinkel.
– Ställ in önskad vertikal geringsvinkel.
– Kontrollera om anslagen ligger utanför sågområdet.
Svensk | 91
höger
15°; 22,5°; 30°; 45°; 60°
