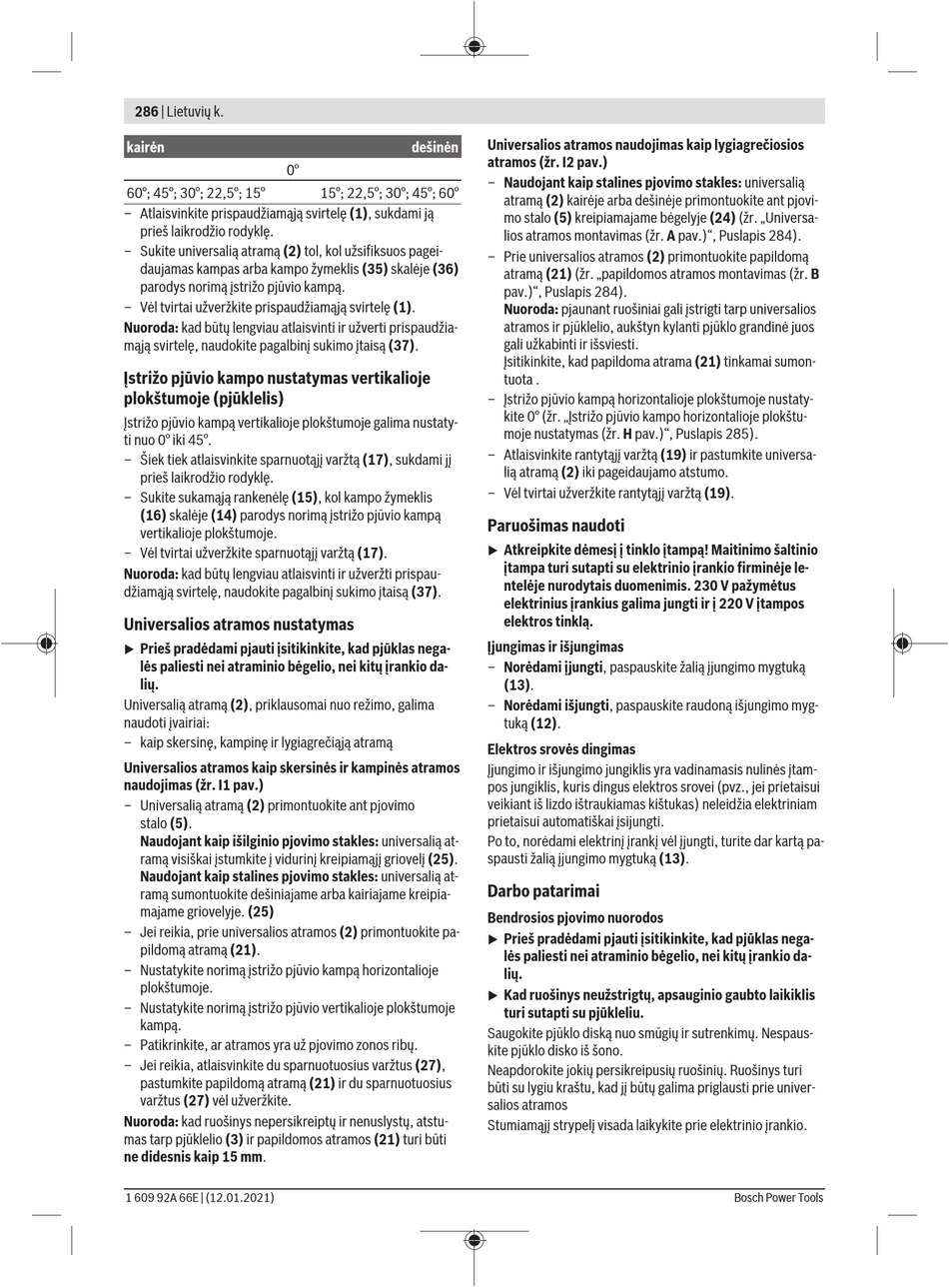

Bosch AdvancedTableCut 52 Originalbetriebsanleitung Seite 286

286 | Lietuvių k.
kairėn
0°
60°; 45°; 30°; 22,5°; 15°
– Atlaisvinkite prispaudžiamąją svirtelę (1), sukdami ją
prieš laikrodžio rodyklę.
– Sukite universalią atramą (2) tol, kol užsifiksuos pagei-
daujamas kampas arba kampo žymeklis (35) skalėje (36)
parodys norimą įstrižo pjūvio kampą.
– Vėl tvirtai užveržkite prispaudžiamąją svirtelę (1).
Nuoroda: kad būtų lengviau atlaisvinti ir užverti prispaudžia-
mąją svirtelę, naudokite pagalbinį sukimo įtaisą (37).
Įstrižo pjūvio kampo nustatymas vertikalioje
plokštumoje (pjūklelis)
Įstrižo pjūvio kampą vertikalioje plokštumoje galima nustaty-
ti nuo 0° iki 45°.
– Šiek tiek atlaisvinkite sparnuotąjį varžtą (17), sukdami jį
prieš laikrodžio rodyklę.
– Sukite sukamąją rankenėlę (15), kol kampo žymeklis
(16) skalėje (14) parodys norimą įstrižo pjūvio kampą
vertikalioje plokštumoje.
– Vėl tvirtai užveržkite sparnuotąjį varžtą (17).
Nuoroda: kad būtų lengviau atlaisvinti ir užveržti prispau-
džiamąją svirtelę, naudokite pagalbinį sukimo įtaisą (37).
Universalios atramos nustatymas
Prieš pradėdami pjauti įsitikinkite, kad pjūklas nega-
u
lės paliesti nei atraminio bėgelio, nei kitų įrankio da-
lių.
Universalią atramą (2), priklausomai nuo režimo, galima
naudoti įvairiai:
– kaip skersinę, kampinę ir lygiagrečiąją atramą
Universalios atramos kaip skersinės ir kampinės atramos
naudojimas (žr. I1 pav.)
– Universalią atramą (2) primontuokite ant pjovimo
stalo (5).
Naudojant kaip išilginio pjovimo stakles: universalią at-
ramą visiškai įstumkite į vidurinį kreipiamąjį griovelį (25).
Naudojant kaip stalines pjovimo stakles: universalią at-
ramą sumontuokite dešiniajame arba kairiajame kreipia-
majame griovelyje. (25)
– Jei reikia, prie universalios atramos (2) primontuokite pa-
pildomą atramą (21).
– Nustatykite norimą įstrižo pjūvio kampą horizontalioje
plokštumoje.
– Nustatykite norimą įstrižo pjūvio vertikalioje plokštumoje
kampą.
– Patikrinkite, ar atramos yra už pjovimo zonos ribų.
– Jei reikia, atlaisvinkite du sparnuotuosius varžtus (27),
pastumkite papildomą atramą (21) ir du sparnuotuosius
varžtus (27) vėl užveržkite.
Nuoroda: kad ruošinys nepersikreiptų ir nenuslystų, atstu-
mas tarp pjūklelio (3) ir papildomos atramos (21) turi būti
ne didesnis kaip 15 mm.
1 609 92A 66E | (12.01.2021)
Universalios atramos naudojimas kaip lygiagrečiosios
dešinėn
atramos (žr. I2 pav.)
– Naudojant kaip stalines pjovimo stakles: universalią
15°; 22,5°; 30°; 45°; 60°
– Prie universalios atramos (2) primontuokite papildomą
– Įstrižo pjūvio kampą horizontalioje plokštumoje nustaty-
– Atlaisvinkite rantytąjį varžtą (19) ir pastumkite universa-
– Vėl tvirtai užveržkite rantytąjį varžtą (19).
Paruošimas naudoti
u
Įjungimas ir išjungimas
– Norėdami įjungti, paspauskite žalią įjungimo mygtuką
– Norėdami išjungti, paspauskite raudoną išjungimo myg-
Elektros srovės dingimas
Įjungimo ir išjungimo jungiklis yra vadinamasis nulinės įtam-
pos jungiklis, kuris dingus elektros srovei (pvz., jei prietaisui
veikiant iš lizdo ištraukiamas kištukas) neleidžia elektriniam
prietaisui automatiškai įsijungti.
Po to, norėdami elektrinį įrankį vėl įjungti, turite dar kartą pa-
spausti žalią įjungimo mygtuką (13).
Darbo patarimai
Bendrosios pjovimo nuorodos
u
u
Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespaus-
kite pjūklo disko iš šono.
Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi
būti su lygiu kraštu, kad jį būtų galima priglausti prie univer-
salios atramos
Stumiamąjį strypelį visada laikykite prie elektrinio įrankio.
atramą (2) kairėje arba dešinėje primontuokite ant pjovi-
mo stalo (5) kreipiamajame bėgelyje (24) (žr. „Universa-
lios atramos montavimas (žr. A pav.)", Puslapis 284).
atramą (21) (žr. „papildomos atramos montavimas (žr. B
pav.)", Puslapis 284).
Nuoroda: pjaunant ruošiniai gali įstrigti tarp universalios
atramos ir pjūklelio, aukštyn kylanti pjūklo grandinė juos
gali užkabinti ir išsviesti.
Įsitikinkite, kad papildoma atrama (21) tinkamai sumon-
tuota .
kite 0° (žr. „Įstrižo pjūvio kampo horizontalioje plokštu-
moje nustatymas (žr. H pav.)", Puslapis 285).
lią atramą (2) iki pageidaujamo atstumo.
Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio
įtampa turi sutapti su elektrinio įrankio firminėje le-
ntelėje nurodytais duomenimis. 230 V pažymėtus
elektrinius įrankius galima jungti ir į 220 V įtampos
elektros tinklą.
(13).
tuką (12).
Prieš pradėdami pjauti įsitikinkite, kad pjūklas nega-
lės paliesti nei atraminio bėgelio, nei kitų įrankio da-
lių.
Kad ruošinys neužstrigtų, apsauginio gaubto laikiklis
turi sutapti su pjūkleliu.
