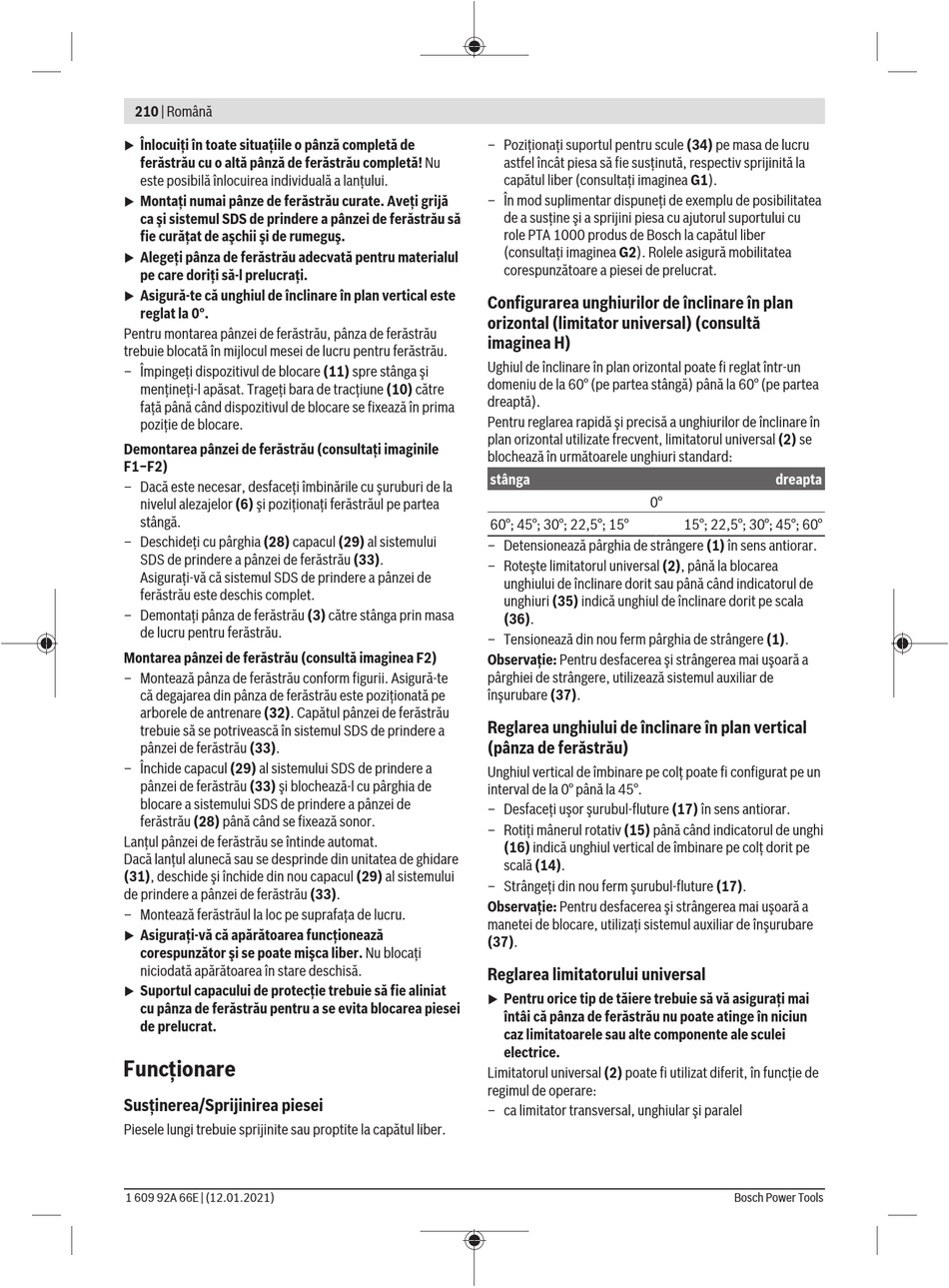

210 | Română
Înlocuiţi în toate situaţiile o pânză completă de
u
ferăstrău cu o altă pânză de ferăstrău completă! Nu
este posibilă înlocuirea individuală a lanţului.
Montaţi numai pânze de ferăstrău curate. Aveţi grijă
u
ca şi sistemul SDS de prindere a pânzei de ferăstrău să
fie curăţat de aşchii şi de rumeguş.
Alegeţi pânza de ferăstrău adecvată pentru materialul
u
pe care doriţi să‑l prelucraţi.
Asigură-te că unghiul de înclinare în plan vertical este
u
reglat la 0°.
Pentru montarea pânzei de ferăstrău, pânza de ferăstrău
trebuie blocată în mijlocul mesei de lucru pentru ferăstrău.
– Împingeţi dispozitivul de blocare (11) spre stânga şi
menţineţi-l apăsat. Trageţi bara de tracţiune (10) către
faţă până când dispozitivul de blocare se fixează în prima
poziţie de blocare.
Demontarea pânzei de ferăstrău (consultaţi imaginile
F1−F2)
– Dacă este necesar, desfaceţi îmbinările cu şuruburi de la
nivelul alezajelor (6) şi poziţionaţi ferăstrăul pe partea
stângă.
– Deschideţi cu pârghia (28) capacul (29) al sistemului
SDS de prindere a pânzei de ferăstrău (33).
Asiguraţi-vă că sistemul SDS de prindere a pânzei de
ferăstrău este deschis complet.
– Demontaţi pânza de ferăstrău (3) către stânga prin masa
de lucru pentru ferăstrău.
Montarea pânzei de ferăstrău (consultă imaginea F2)
– Montează pânza de ferăstrău conform figurii. Asigură-te
că degajarea din pânza de ferăstrău este poziţionată pe
arborele de antrenare (32). Capătul pânzei de ferăstrău
trebuie să se potrivească în sistemul SDS de prindere a
pânzei de ferăstrău (33).
– Închide capacul (29) al sistemului SDS de prindere a
pânzei de ferăstrău (33) şi blochează-l cu pârghia de
blocare a sistemului SDS de prindere a pânzei de
ferăstrău (28) până când se fixează sonor.
Lanţul pânzei de ferăstrău se întinde automat.
Dacă lanţul alunecă sau se desprinde din unitatea de ghidare
(31), deschide şi închide din nou capacul (29) al sistemului
de prindere a pânzei de ferăstrău (33).
– Montează ferăstrăul la loc pe suprafaţa de lucru.
Asiguraţi‑vă că apărătoarea funcţionează
u
corespunzător şi se poate mişca liber. Nu blocaţi
niciodată apărătoarea în stare deschisă.
Suportul capacului de protecţie trebuie să fie aliniat
u
cu pânza de ferăstrău pentru a se evita blocarea piesei
de prelucrat.
Funcţionare
Susţinerea/Sprijinirea piesei
Piesele lungi trebuie sprijinite sau proptite la capătul liber.
1 609 92A 66E | (12.01.2021)
– Poziţionaţi suportul pentru scule (34) pe masa de lucru
astfel încât piesa să fie susţinută, respectiv sprijinită la
capătul liber (consultaţi imaginea G1).
– În mod suplimentar dispuneţi de exemplu de posibilitatea
de a susţine şi a sprijini piesa cu ajutorul suportului cu
role PTA 1000 produs de Bosch la capătul liber
(consultaţi imaginea G2). Rolele asigură mobilitatea
corespunzătoare a piesei de prelucrat.
Configurarea unghiurilor de înclinare în plan
orizontal (limitator universal) (consultă
imaginea H)
Ughiul de înclinare în plan orizontal poate fi reglat într‑un
domeniu de la 60° (pe partea stângă) până la 60° (pe partea
dreaptă).
Pentru reglarea rapidă şi precisă a unghiurilor de înclinare în
plan orizontal utilizate frecvent, limitatorul universal (2) se
blochează în următoarele unghiuri standard:
stânga
0°
60°; 45°; 30°; 22,5°; 15°
– Detensionează pârghia de strângere (1) în sens antiorar.
– Roteşte limitatorul universal (2), până la blocarea
unghiului de înclinare dorit sau până când indicatorul de
unghiuri (35) indică unghiul de înclinare dorit pe scala
(36).
– Tensionează din nou ferm pârghia de strângere (1).
Observaţie: Pentru desfacerea şi strângerea mai uşoară a
pârghiei de strângere, utilizează sistemul auxiliar de
înşurubare (37).
Reglarea unghiului de înclinare în plan vertical
(pânza de ferăstrău)
Unghiul vertical de îmbinare pe colţ poate fi configurat pe un
interval de la 0° până la 45°.
– Desfaceţi uşor şurubul-fluture (17) în sens antiorar.
– Rotiţi mânerul rotativ (15) până când indicatorul de unghi
(16) indică unghiul vertical de îmbinare pe colţ dorit pe
scală (14).
– Strângeţi din nou ferm şurubul-fluture (17).
Observaţie: Pentru desfacerea şi strângerea mai uşoară a
manetei de blocare, utilizaţi sistemul auxiliar de înşurubare
(37).
Reglarea limitatorului universal
Pentru orice tip de tăiere trebuie să vă asiguraţi mai
u
întâi că pânza de ferăstrău nu poate atinge în niciun
caz limitatoarele sau alte componente ale sculei
electrice.
Limitatorul universal (2) poate fi utilizat diferit, în funcţie de
regimul de operare:
– ca limitator transversal, unghiular şi paralel
dreapta
15°; 22,5°; 30°; 45°; 60°
