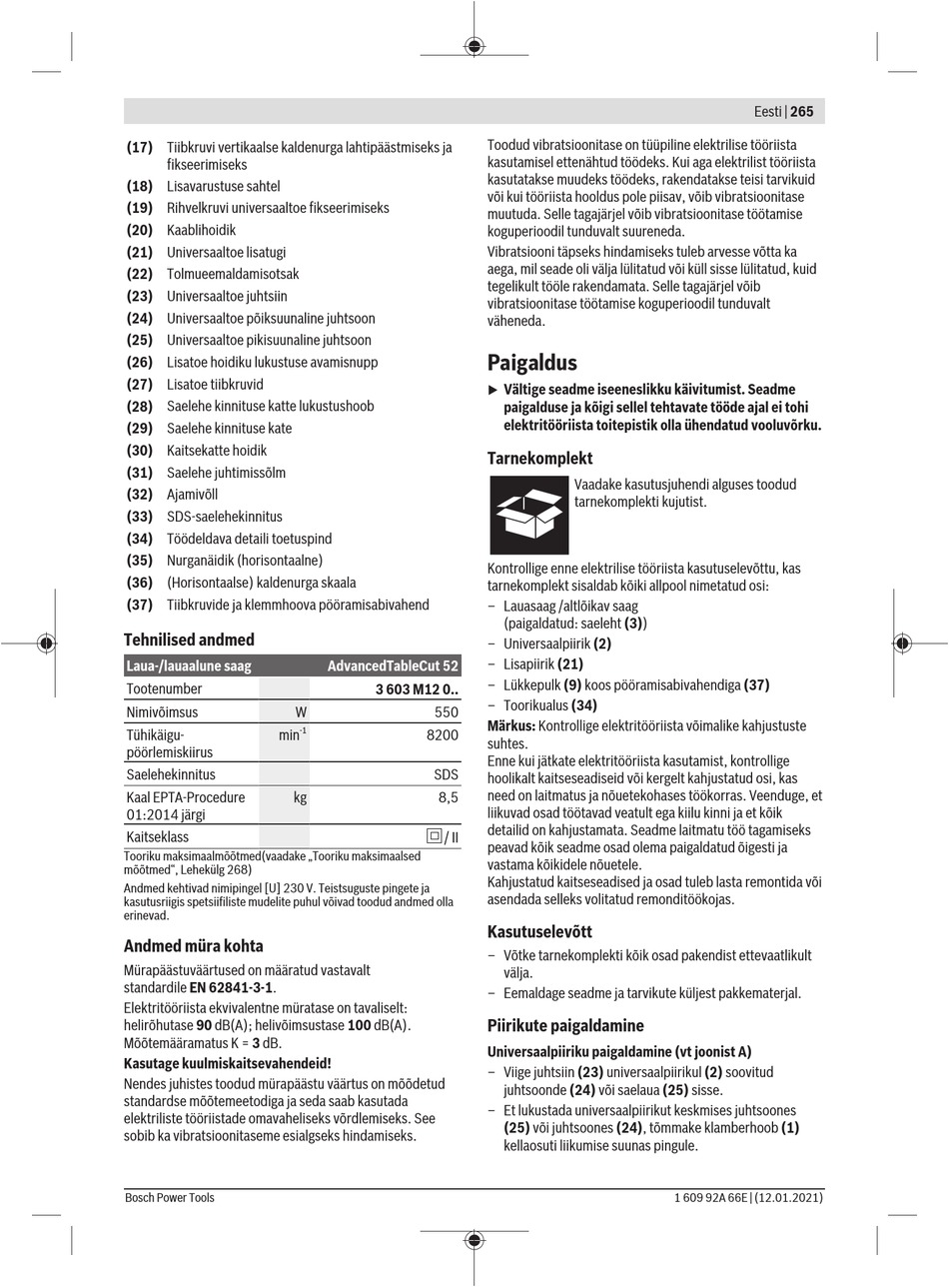

(17) Tiibkruvi vertikaalse kaldenurga lahtipäästmiseks ja
fikseerimiseks
(18) Lisavarustuse sahtel
(19) Rihvelkruvi universaaltoe fikseerimiseks
(20) Kaablihoidik
(21) Universaaltoe lisatugi
(22) Tolmueemaldamisotsak
(23) Universaaltoe juhtsiin
(24) Universaaltoe põiksuunaline juhtsoon
(25) Universaaltoe pikisuunaline juhtsoon
(26) Lisatoe hoidiku lukustuse avamisnupp
(27) Lisatoe tiibkruvid
(28) Saelehe kinnituse katte lukustushoob
(29) Saelehe kinnituse kate
(30) Kaitsekatte hoidik
(31) Saelehe juhtimissõlm
(32) Ajamivõll
(33) SDS‑saelehekinnitus
(34) Töödeldava detaili toetuspind
(35) Nurganäidik (horisontaalne)
(36) (Horisontaalse) kaldenurga skaala
(37) Tiibkruvide ja klemmhoova pööramisabivahend
Tehnilised andmed
Laua-/lauaalune saag
Tootenumber
Nimivõimsus W
-1
Tühikäigu- min
pöörlemiskiirus
Saelehekinnitus
Kaal EPTA-Procedure kg
01:2014 järgi
Kaitseklass
Tooriku maksimaalmõõtmed(vaadake „Tooriku maksimaalsed
mõõtmed", Lehekülg 268)
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja
kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed olla
erinevad.
Andmed müra kohta
Mürapäästuväärtused on määratud vastavalt
standardile EN 62841-3-1.
Elektritööriista ekvivalentne müratase on tavaliselt:
helirõhutase 90 dB(A); helivõimsustase 100 dB(A).
Mõõtemääramatus K = 3 dB.
Kasutage kuulmiskaitsevahendeid!
Nendes juhistes toodud mürapäästu väärtus on mõõdetud
standardse mõõtemeetodiga ja seda saab kasutada
elektriliste tööriistade omavaheliseks võrdlemiseks. See
sobib ka vibratsioonitaseme esialgseks hindamiseks.
Bosch Power Tools
Toodud vibratsioonitase on tüüpiline elektrilise tööriista
kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista
kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid
või kui tööriista hooldus pole piisav, võib vibratsioonitase
muutuda. Selle tagajärjel võib vibratsioonitase töötamise
koguperioodil tunduvalt suureneda.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka
aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid
tegelikult tööle rakendamata. Selle tagajärjel võib
vibratsioonitase töötamise koguperioodil tunduvalt
väheneda.
Paigaldus
Vältige seadme iseeneslikku käivitumist. Seadme
u
paigalduse ja kõigi sellel tehtavate tööde ajal ei tohi
elektritööriista toitepistik olla ühendatud vooluvõrku.

Tarnekomplekt

Kontrollige enne elektrilise tööriista kasutuselevõttu, kas
tarnekomplekt sisaldab kõiki allpool nimetatud osi:
– Lauasaag /altlõikav saag
(paigaldatud: saeleht (3))
– Universaalpiirik (2)
– Lisapiirik (21)
AdvancedTableCut 52
– Lükkepulk (9) koos pööramisabivahendiga (37)
3 603 M12 0..
– Toorikualus (34)
550
Märkus: Kontrollige elektritööriista võimalike kahjustuste
8200
suhtes.
Enne kui jätkate elektritööriista kasutamist, kontrollige
SDS
hoolikalt kaitseseadiseid või kergelt kahjustatud osi, kas
need on laitmatus ja nõuetekohases töökorras. Veenduge, et
8,5
liikuvad osad töötavad veatult ega kiilu kinni ja et kõik
detailid on kahjustamata. Seadme laitmatu töö tagamiseks
/ II
peavad kõik seadme osad olema paigaldatud õigesti ja
vastama kõikidele nõuetele.
Kahjustatud kaitseseadised ja osad tuleb lasta remontida või
asendada selleks volitatud remonditöökojas.
Kasutuselevõtt
– Võtke tarnekomplekti kõik osad pakendist ettevaatlikult
välja.
– Eemaldage seadme ja tarvikute küljest pakkematerjal.
Piirikute paigaldamine
Universaalpiiriku paigaldamine (vt joonist A)
– Viige juhtsiin (23) universaalpiirikul (2) soovitud
juhtsoonde (24) või saelaua (25) sisse.
– Et lukustada universaalpiirikut keskmises juhtsoones
(25) või juhtsoones (24), tõmmake klamberhoob (1)
kellaosuti liikumise suunas pingule.
Vaadake kasutusjuhendi alguses toodud
tarnekomplekti kujutist.
