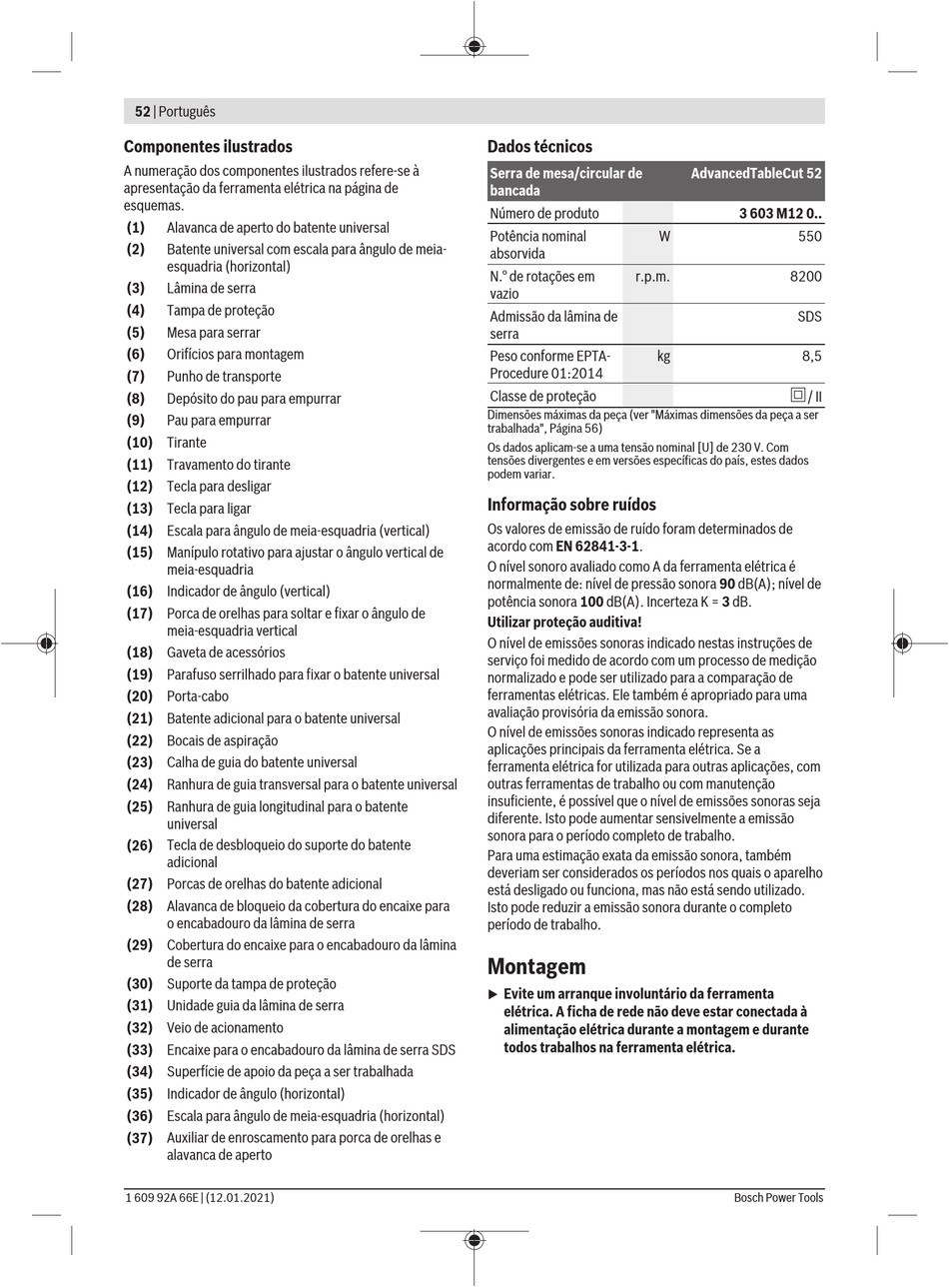

52 | Português

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à
apresentação da ferramenta elétrica na página de
esquemas.
(1) Alavanca de aperto do batente universal
(2) Batente universal com escala para ângulo de meia-
esquadria (horizontal)
(3) Lâmina de serra
(4) Tampa de proteção
(5) Mesa para serrar
(6) Orifícios para montagem
(7) Punho de transporte
(8) Depósito do pau para empurrar
(9) Pau para empurrar
(10) Tirante
(11) Travamento do tirante
(12) Tecla para desligar
(13) Tecla para ligar
(14) Escala para ângulo de meia-esquadria (vertical)
(15) Manípulo rotativo para ajustar o ângulo vertical de
meia-esquadria
(16) Indicador de ângulo (vertical)
(17) Porca de orelhas para soltar e fixar o ângulo de
meia-esquadria vertical
(18) Gaveta de acessórios
(19) Parafuso serrilhado para fixar o batente universal
(20) Porta-cabo
(21) Batente adicional para o batente universal
(22) Bocais de aspiração
(23) Calha de guia do batente universal
(24) Ranhura de guia transversal para o batente universal
(25) Ranhura de guia longitudinal para o batente
universal
(26) Tecla de desbloqueio do suporte do batente
adicional
(27) Porcas de orelhas do batente adicional
(28) Alavanca de bloqueio da cobertura do encaixe para
o encabadouro da lâmina de serra
(29) Cobertura do encaixe para o encabadouro da lâmina
de serra
(30) Suporte da tampa de proteção
(31) Unidade guia da lâmina de serra
(32) Veio de acionamento
(33) Encaixe para o encabadouro da lâmina de serra SDS
(34) Superfície de apoio da peça a ser trabalhada
(35) Indicador de ângulo (horizontal)
(36) Escala para ângulo de meia-esquadria (horizontal)
(37) Auxiliar de enroscamento para porca de orelhas e
alavanca de aperto
1 609 92A 66E | (12.01.2021)
Dados técnicos
Serra de mesa/circular de
bancada
Número de produto
Potência nominal W
absorvida
N.° de rotações em r.p.m.
vazio
Admissão da lâmina de
serra
Peso conforme EPTA- kg
Procedure 01:2014
Classe de proteção
Dimensões máximas da peça (ver "Máximas dimensões da peça a ser
trabalhada", Página 56)
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com
tensões divergentes e em versões específicas do país, estes dados
podem variar.
Informação sobre ruídos
Os valores de emissão de ruído foram determinados de
acordo com EN 62841-3-1.
O nível sonoro avaliado como A da ferramenta elétrica é
normalmente de: nível de pressão sonora 90 dB(A); nível de
potência sonora 100 dB(A). Incerteza K = 3 dB.
Utilizar proteção auditiva!
O nível de emissões sonoras indicado nestas instruções de
serviço foi medido de acordo com um processo de medição
normalizado e pode ser utilizado para a comparação de
ferramentas elétricas. Ele também é apropriado para uma
avaliação provisória da emissão sonora.
O nível de emissões sonoras indicado representa as
aplicações principais da ferramenta elétrica. Se a
ferramenta elétrica for utilizada para outras aplicações, com
outras ferramentas de trabalho ou com manutenção
insuficiente, é possível que o nível de emissões sonoras seja
diferente. Isto pode aumentar sensivelmente a emissão
sonora para o período completo de trabalho.
Para uma estimação exata da emissão sonora, também
deveriam ser considerados os períodos nos quais o aparelho
está desligado ou funciona, mas não está sendo utilizado.
Isto pode reduzir a emissão sonora durante o completo
período de trabalho.
Montagem
Evite um arranque involuntário da ferramenta
u
elétrica. A ficha de rede não deve estar conectada à
alimentação elétrica durante a montagem e durante
todos trabalhos na ferramenta elétrica.
AdvancedTableCut 52
3 603 M12 0..
550
8200
SDS
8,5
/ II
