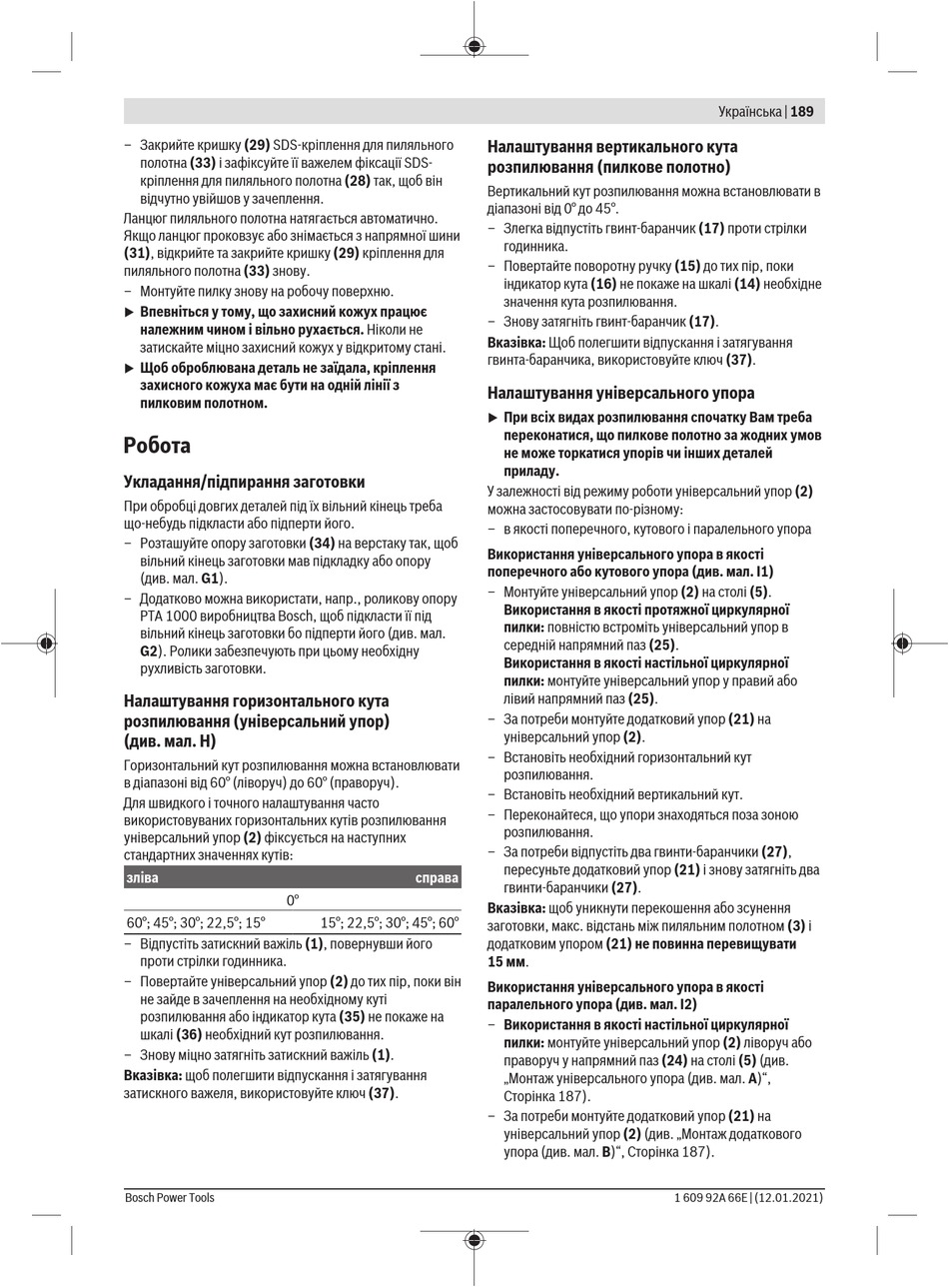

– Закрийте кришку (29) SDS-кріплення для пиляльного
полотна (33) і зафіксуйте її важелем фіксації SDS-
кріплення для пиляльного полотна (28) так, щоб він
відчутно увійшов у зачеплення.
Ланцюг пиляльного полотна натягається автоматично.
Якщо ланцюг проковзує або знімається з напрямної шини
(31), відкрийте та закрийте кришку (29) кріплення для
пиляльного полотна (33) знову.
– Монтуйте пилку знову на робочу поверхню.
Впевніться у тому, що захисний кожух працює
u
належним чином і вільно рухається. Ніколи не
затискайте міцно захисний кожух у відкритому стані.
Щоб оброблювана деталь не заїдала, кріплення
u
захисного кожуха має бути на одній лінії з
пилковим полотном.
Робота
Укладання/підпирання заготовки
При обробці довгих деталей під їх вільний кінець треба
що-небудь підкласти або підперти його.
– Розташуйте опору заготовки (34) на верстаку так, щоб
вільний кінець заготовки мав підкладку або опору
(див. мал. G1).
– Додатково можна використати, напр., роликову опору
PTA 1000 виробництва Bosch, щоб підкласти її під
вільний кінець заготовки бо підперти його (див. мал.
G2). Ролики забезпечують при цьому необхідну
рухливість заготовки.
Налаштування горизонтального кута
розпилювання (універсальний упор)
(див. мал. H)
Горизонтальний кут розпилювання можна встановлювати
в діапазоні від 60° (ліворуч) до 60° (праворуч).
Для швидкого і точного налаштування часто
використовуваних горизонтальних кутів розпилювання
універсальний упор (2) фіксується на наступних
стандартних значеннях кутів:
зліва
0°
60°; 45°; 30°; 22,5°; 15°
– Відпустіть затискний важіль (1), повернувши його
проти стрілки годинника.
– Повертайте універсальний упор (2) до тих пір, поки він
не зайде в зачеплення на необхідному куті
розпилювання або індикатор кута (35) не покаже на
шкалі (36) необхідний кут розпилювання.
– Знову міцно затягніть затискний важіль (1).
Вказівка: щоб полегшити відпускання і затягування
затискного важеля, використовуйте ключ (37).
Bosch Power Tools
Налаштування вертикального кута
розпилювання (пилкове полотно)
Вертикальний кут розпилювання можна встановлювати в
діапазоні від 0° до 45°.
– Злегка відпустіть гвинт-баранчик (17) проти стрілки
– Повертайте поворотну ручку (15) до тих пір, поки
– Знову затягніть гвинт-баранчик (17).
Вказівка: Щоб полегшити відпускання і затягування
гвинта-баранчика, використовуйте ключ (37).
Налаштування універсального упора
u
У залежності від режиму роботи універсальний упор (2)
можна застосовувати по-різному:
– в якості поперечного, кутового і паралельного упора
Використання універсального упора в якості
поперечного або кутового упора (див. мал. I1)
– Монтуйте універсальний упор (2) на столі (5).
– За потреби монтуйте додатковий упор (21) на
– Встановіть необхідний горизонтальний кут
– Встановіть необхідний вертикальний кут.
– Переконайтеся, що упори знаходяться поза зоною
– За потреби відпустіть два гвинти-баранчики (27),
справа
Вказівка: щоб уникнути перекошення або зсунення
15°; 22,5°; 30°; 45°; 60°
заготовки, макс. відстань між пиляльним полотном (3) і
додатковим упором (21) не повинна перевищувати
15 мм.
Використання універсального упора в якості
паралельного упора (див. мал. I2)
– Використання в якості настільної циркулярної
– За потреби монтуйте додатковий упор (21) на
годинника.
індикатор кута (16) не покаже на шкалі (14) необхідне
значення кута розпилювання.
При всіх видах розпилювання спочатку Вам треба
переконатися, що пилкове полотно за жодних умов
не може торкатися упорів чи інших деталей
приладу.
Використання в якості протяжної циркулярної
пилки: повністю встроміть універсальний упор в
середній напрямний паз (25).
Використання в якості настільної циркулярної
пилки: монтуйте універсальний упор у правий або
лівий напрямний паз (25).
універсальний упор (2).
розпилювання.
розпилювання.
пересуньте додатковий упор (21) і знову затягніть два
гвинти-баранчики (27).
пилки: монтуйте універсальний упор (2) ліворуч або
праворуч у напрямний паз (24) на столі (5) (див.
„Монтаж універсального упора (див. мал. A)",
Сторінка 187).
універсальний упор (2) (див. „Монтаж додаткового
упора (див. мал. B)", Сторінка 187).
