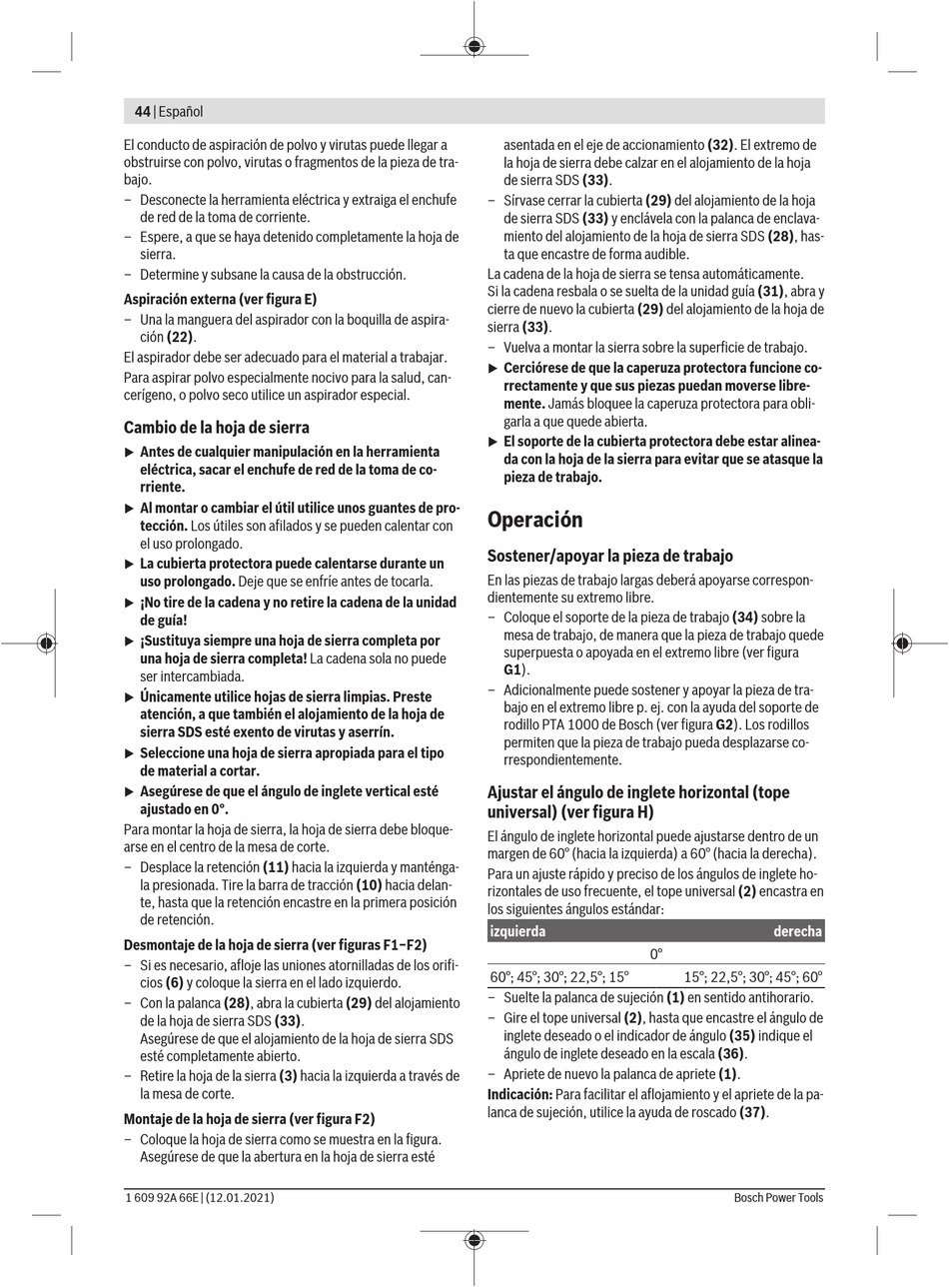

44 | Español
El conducto de aspiración de polvo y virutas puede llegar a
obstruirse con polvo, virutas o fragmentos de la pieza de tra-
bajo.
– Desconecte la herramienta eléctrica y extraiga el enchufe
de red de la toma de corriente.
– Espere, a que se haya detenido completamente la hoja de
sierra.
– Determine y subsane la causa de la obstrucción.
Aspiración externa (ver figura E)
– Una la manguera del aspirador con la boquilla de aspira-
ción (22).
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, can-
cerígeno, o polvo seco utilice un aspirador especial.
Cambio de la hoja de sierra
Antes de cualquier manipulación en la herramienta
u
eléctrica, sacar el enchufe de red de la toma de co-
rriente.
Al montar o cambiar el útil utilice unos guantes de pro-
u
tección. Los útiles son afilados y se pueden calentar con
el uso prolongado.
La cubierta protectora puede calentarse durante un
u
uso prolongado. Deje que se enfríe antes de tocarla.
¡No tire de la cadena y no retire la cadena de la unidad
u
de guía!
¡Sustituya siempre una hoja de sierra completa por
u
una hoja de sierra completa! La cadena sola no puede
ser intercambiada.
Únicamente utilice hojas de sierra limpias. Preste
u
atención, a que también el alojamiento de la hoja de
sierra SDS esté exento de virutas y aserrín.
Seleccione una hoja de sierra apropiada para el tipo
u
de material a cortar.
Asegúrese de que el ángulo de inglete vertical esté
u
ajustado en 0°.
Para montar la hoja de sierra, la hoja de sierra debe bloque-
arse en el centro de la mesa de corte.
– Desplace la retención (11) hacia la izquierda y manténga-
la presionada. Tire la barra de tracción (10) hacia delan-
te, hasta que la retención encastre en la primera posición
de retención.
Desmontaje de la hoja de sierra (ver figuras F1−F2)
– Si es necesario, afloje las uniones atornilladas de los orifi-
cios (6) y coloque la sierra en el lado izquierdo.
– Con la palanca (28), abra la cubierta (29) del alojamiento
de la hoja de sierra SDS (33).
Asegúrese de que el alojamiento de la hoja de sierra SDS
esté completamente abierto.
– Retire la hoja de la sierra (3) hacia la izquierda a través de
la mesa de corte.
Montaje de la hoja de sierra (ver figura F2)
– Coloque la hoja de sierra como se muestra en la figura.
Asegúrese de que la abertura en la hoja de sierra esté
1 609 92A 66E | (12.01.2021)
asentada en el eje de accionamiento (32). El extremo de
la hoja de sierra debe calzar en el alojamiento de la hoja
de sierra SDS (33).
– Sírvase cerrar la cubierta (29) del alojamiento de la hoja
de sierra SDS (33) y enclávela con la palanca de enclava-
miento del alojamiento de la hoja de sierra SDS (28), has-
ta que encastre de forma audible.
La cadena de la hoja de sierra se tensa automáticamente.
Si la cadena resbala o se suelta de la unidad guía (31), abra y
cierre de nuevo la cubierta (29) del alojamiento de la hoja de
sierra (33).
– Vuelva a montar la sierra sobre la superficie de trabajo.
Cerciórese de que la caperuza protectora funcione co-
u
rrectamente y que sus piezas puedan moverse libre-
mente. Jamás bloquee la caperuza protectora para obli-
garla a que quede abierta.
El soporte de la cubierta protectora debe estar alinea-
u
da con la hoja de la sierra para evitar que se atasque la
pieza de trabajo.
Operación
Sostener/apoyar la pieza de trabajo
En las piezas de trabajo largas deberá apoyarse correspon-
dientemente su extremo libre.
– Coloque el soporte de la pieza de trabajo (34) sobre la
mesa de trabajo, de manera que la pieza de trabajo quede
superpuesta o apoyada en el extremo libre (ver figura
G1).
– Adicionalmente puede sostener y apoyar la pieza de tra-
bajo en el extremo libre p. ej. con la ayuda del soporte de
rodillo PTA 1000 de Bosch (ver figura G2). Los rodillos
permiten que la pieza de trabajo pueda desplazarse co-
rrespondientemente.
Ajustar el ángulo de inglete horizontal (tope
universal) (ver figura H)
El ángulo de inglete horizontal puede ajustarse dentro de un
margen de 60° (hacia la izquierda) a 60° (hacia la derecha).
Para un ajuste rápido y preciso de los ángulos de inglete ho-
rizontales de uso frecuente, el tope universal (2) encastra en
los siguientes ángulos estándar:
izquierda
0°
60°; 45°; 30°; 22,5°; 15°
– Suelte la palanca de sujeción (1) en sentido antihorario.
– Gire el tope universal (2), hasta que encastre el ángulo de
inglete deseado o el indicador de ángulo (35) indique el
ángulo de inglete deseado en la escala (36).
– Apriete de nuevo la palanca de apriete (1).
Indicación: Para facilitar el aflojamiento y el apriete de la pa-
lanca de sujeción, utilice la ayuda de roscado (37).
derecha
15°; 22,5°; 30°; 45°; 60°
