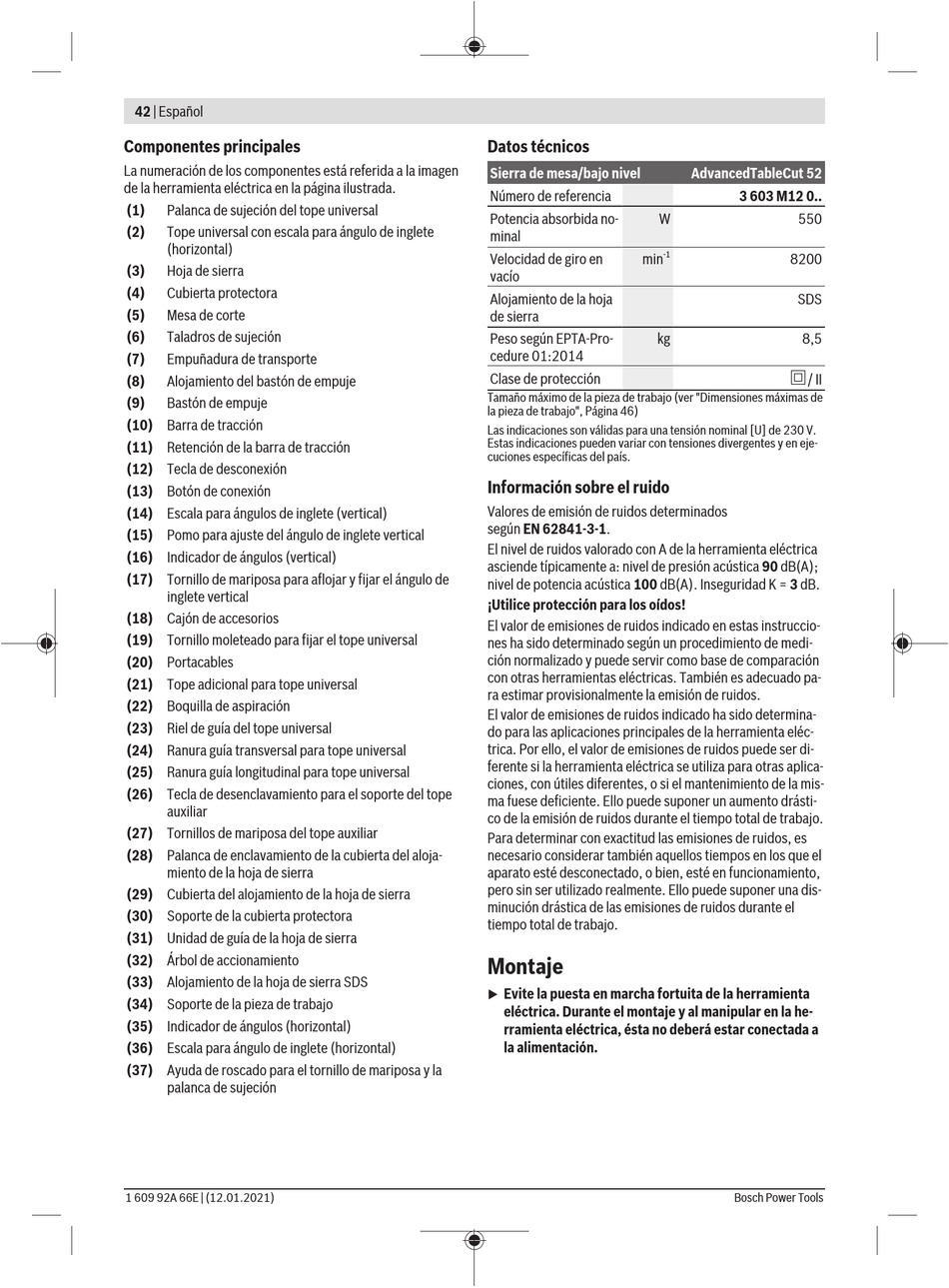

42 | Español
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
(1) Palanca de sujeción del tope universal
(2) Tope universal con escala para ángulo de inglete
(horizontal)
(3) Hoja de sierra
(4) Cubierta protectora
(5) Mesa de corte
(6) Taladros de sujeción
(7) Empuñadura de transporte
(8) Alojamiento del bastón de empuje
(9) Bastón de empuje
(10) Barra de tracción
(11) Retención de la barra de tracción
(12) Tecla de desconexión
(13) Botón de conexión
(14) Escala para ángulos de inglete (vertical)
(15) Pomo para ajuste del ángulo de inglete vertical
(16) Indicador de ángulos (vertical)
(17) Tornillo de mariposa para aflojar y fijar el ángulo de
inglete vertical
(18) Cajón de accesorios
(19) Tornillo moleteado para fijar el tope universal
(20) Portacables
(21) Tope adicional para tope universal
(22) Boquilla de aspiración
(23) Riel de guía del tope universal
(24) Ranura guía transversal para tope universal
(25) Ranura guía longitudinal para tope universal
(26) Tecla de desenclavamiento para el soporte del tope
auxiliar
(27) Tornillos de mariposa del tope auxiliar
(28) Palanca de enclavamiento de la cubierta del aloja-
miento de la hoja de sierra
(29) Cubierta del alojamiento de la hoja de sierra
(30) Soporte de la cubierta protectora
(31) Unidad de guía de la hoja de sierra
(32) Árbol de accionamiento
(33) Alojamiento de la hoja de sierra SDS
(34) Soporte de la pieza de trabajo
(35) Indicador de ángulos (horizontal)
(36) Escala para ángulo de inglete (horizontal)
(37) Ayuda de roscado para el tornillo de mariposa y la
palanca de sujeción
1 609 92A 66E | (12.01.2021)
Datos técnicos
Sierra de mesa/bajo nivel
Número de referencia
Potencia absorbida no- W
minal
-1
Velocidad de giro en min
vacío
Alojamiento de la hoja
de sierra
Peso según EPTA‑Pro- kg
cedure 01:2014
Clase de protección
Tamaño máximo de la pieza de trabajo (ver "Dimensiones máximas de
la pieza de trabajo", Página 46)
Las indicaciones son válidas para una tensión nominal [U] de 230 V.
Estas indicaciones pueden variar con tensiones divergentes y en eje-
cuciones específicas del país.
Información sobre el ruido
Valores de emisión de ruidos determinados
según EN 62841-3-1.
El nivel de ruidos valorado con A de la herramienta eléctrica
asciende típicamente a: nivel de presión acústica 90 dB(A);
nivel de potencia acústica 100 dB(A). Inseguridad K = 3 dB.
¡Utilice protección para los oídos!
El valor de emisiones de ruidos indicado en estas instruccio-
nes ha sido determinado según un procedimiento de medi-
ción normalizado y puede servir como base de comparación
con otras herramientas eléctricas. También es adecuado pa-
ra estimar provisionalmente la emisión de ruidos.
El valor de emisiones de ruidos indicado ha sido determina-
do para las aplicaciones principales de la herramienta eléc-
trica. Por ello, el valor de emisiones de ruidos puede ser di-
ferente si la herramienta eléctrica se utiliza para otras aplica-
ciones, con útiles diferentes, o si el mantenimiento de la mis-
ma fuese deficiente. Ello puede suponer un aumento drásti-
co de la emisión de ruidos durante el tiempo total de trabajo.
Para determinar con exactitud las emisiones de ruidos, es
necesario considerar también aquellos tiempos en los que el
aparato esté desconectado, o bien, esté en funcionamiento,
pero sin ser utilizado realmente. Ello puede suponer una dis-
minución drástica de las emisiones de ruidos durante el
tiempo total de trabajo.
Montaje
Evite la puesta en marcha fortuita de la herramienta
u
eléctrica. Durante el montaje y al manipular en la he-
rramienta eléctrica, ésta no deberá estar conectada a
la alimentación.
AdvancedTableCut 52
3 603 M12 0..
550
8200
SDS
8,5
/ II
