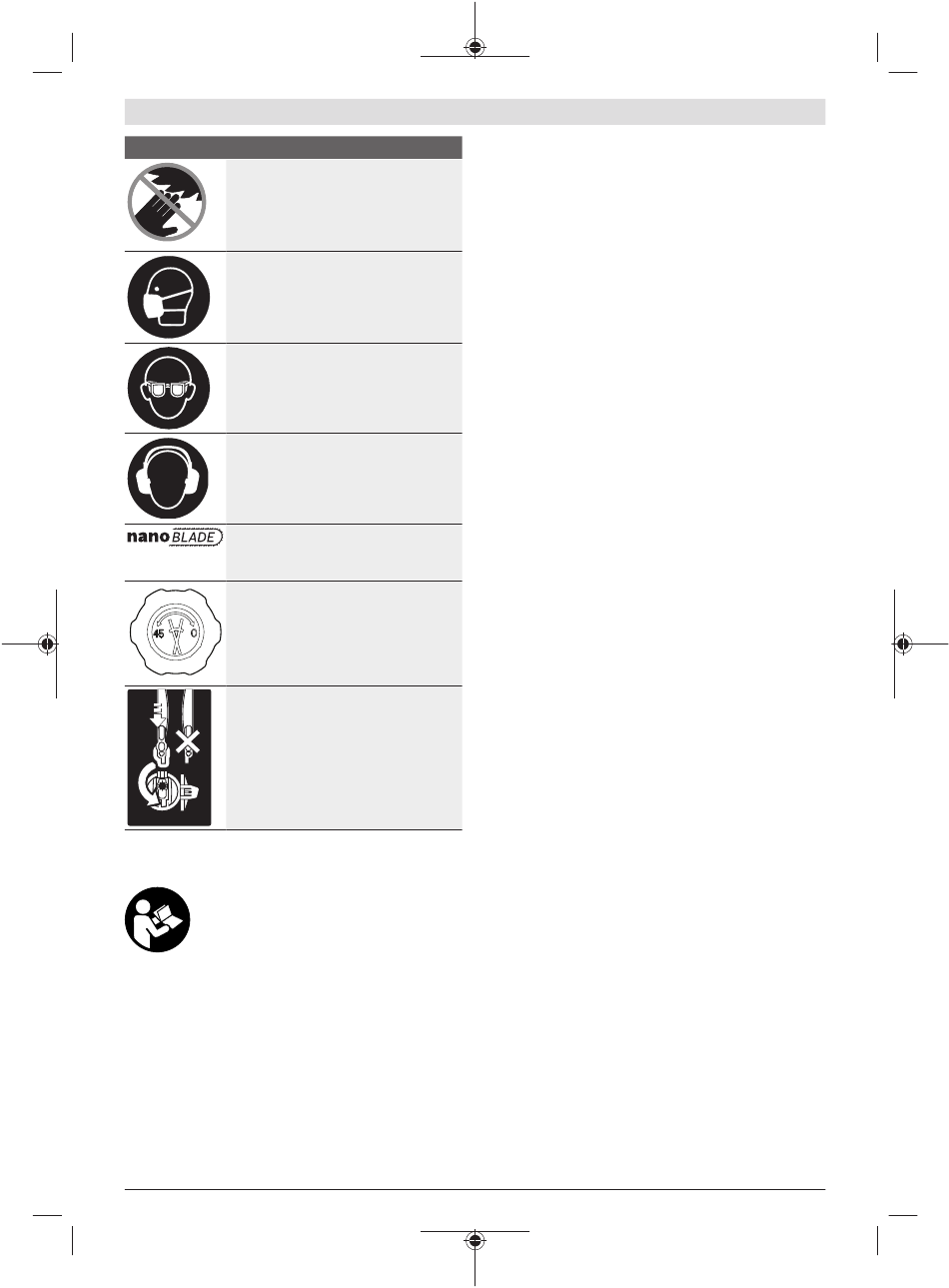

Символи та їхнє значення
Не підставляйте руки в зону
розпилювання, коли
електроінструмент працює.
Доторкання до пиляльного полотна
становить небезпеку поранення.
Вдягайте пилозахисну маску.
Вдягайте захисні окуляри.
Вдягайте навушники. Шум може
пошкодити слух.
Пиляльне полотно складається з шини
з укладеним по периметру
мікроланцюгом
Можливі напрямки обертання
поворотної ручки настройки
вертикальних кутів розпилювання
Слідкуйте за правильністю монтажного
положення пиляльного полотна.
Закруглена частина пиляльного
полотна повинна дивитися від
оператора.
Опис продукту і послуг
Прочитайте всі застереження і вказівки.
Невиконання вказівок з техніки безпеки та
інструкцій може призвести до ураження
електричним струмом, пожежі та/або
важких серйозних травм.
Будь ласка, дотримуйтеся ілюстрацій на початку
інструкції з експлуатації.
Призначення приладу
Електроінструмент призначений для використання на
опорі для здійснення прямолінійних поздовжніх та
поперечних пропилів в твердих і м'яких породах
деревини, деревостружкових і деревоволокнистих
плитах.
Можлива настройка вертикальних кутів розпилювання у
діапазоні макс. від 0° до +45° та настройка
1 609 92A 66E | (12.01.2021)
горизонтальних кутів розпилювання на універсальному
упорі у діапазоні від 60° (ліворуч) до 60° (праворуч).
Електроприлад не придатний для розпилювання
алюмінію та інших кольорових металів.
Зображені компоненти
Нумерація зображених компонентів посилається на
зображення електроприладу на сторінці з малюнком.
(1) Затискний важіль універсального упора
(2) Універсальний упор зі шкалою для налаштування
кута розпилювання (горизонтального)
(3) Пиляльний диск
(4) Захисний кожух
(5) Стіл
(6) Монтажні отвори
(7) Транспортна рукоятка
(8) Магазин для зберігання підсувної палиці
(9) Підсувна палиця
(10) Протяжний важіль
(11) Фіксатор протяжного важеля
(12) Кнопка вимкнення
(13) Кнопка ввімкнення
(14) Шкала кутів розпилювання (вертикальних)
(15) Поворотна ручка настройки вертикальних кутів
розпилювання
(16) Індикатор кута (вертикального)
(17) Гвинт-баранчик для відпускання і фіксації
вертикального кута розпилювання
(18) Шухляда для приладдя
(19) Гвинт з накатаною головкою для фіксації
універсального упора
(20) Кабельна дужка
(21) Додатковий упор для універсального упора
(22) Витяжний патрубок
(23) Напрямна планка універсального упора
(24) Напрямний паз поперечний для універсального
упора
(25) Напрямний паз поздовжній для універсального
упора
(26) Кнопка розблокування для кріплення
додаткового упора
(27) Гвинти-баранчики додаткового упора
(28) Важіль фіксації кришки кріплення для пилкового
полотна
(29) Кришка кріплення для пилкового полотна
(30) Кріплення захисного кожуха
(31) Напрямна шина пилкового полотна
(32) Привідний вал
(33) SDS-кріплення для пилкового полотна
(34) Опора заготовки
