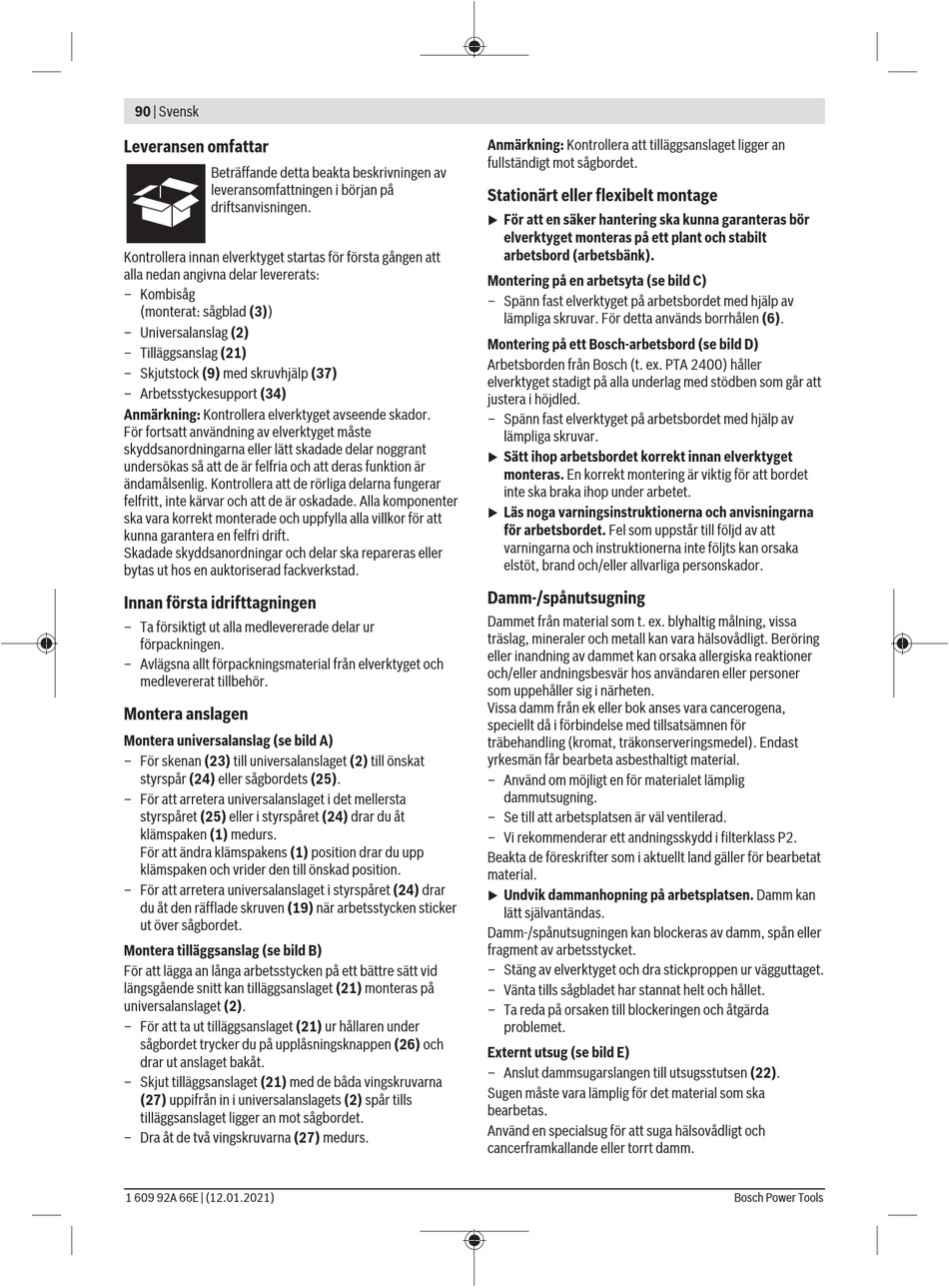

Leveransen Omfattar; Innan Första Idrifttagningen - Bosch AdvancedTableCut 52 Originalbetriebsanleitung

90 | Svensk

Leveransen omfattar

Beträffande detta beakta beskrivningen av
leveransomfattningen i början på
driftsanvisningen.
Kontrollera innan elverktyget startas för första gången att
alla nedan angivna delar levererats:
– Kombisåg
(monterat: sågblad (3))
– Universalanslag (2)
– Tilläggsanslag (21)
– Skjutstock (9) med skruvhjälp (37)
– Arbetsstyckesupport (34)
Anmärkning: Kontrollera elverktyget avseende skador.
För fortsatt användning av elverktyget måste
skyddsanordningarna eller lätt skadade delar noggrant
undersökas så att de är felfria och att deras funktion är
ändamålsenlig. Kontrollera att de rörliga delarna fungerar
felfritt, inte kärvar och att de är oskadade. Alla komponenter
ska vara korrekt monterade och uppfylla alla villkor för att
kunna garantera en felfri drift.
Skadade skyddsanordningar och delar ska repareras eller
bytas ut hos en auktoriserad fackverkstad.
Innan första idrifttagningen
– Ta försiktigt ut alla medlevererade delar ur
förpackningen.
– Avlägsna allt förpackningsmaterial från elverktyget och
medlevererat tillbehör.
Montera anslagen
Montera universalanslag (se bild A)
– För skenan (23) till universalanslaget (2) till önskat
styrspår (24) eller sågbordets (25).
– För att arretera universalanslaget i det mellersta
styrspåret (25) eller i styrspåret (24) drar du åt
klämspaken (1) medurs.
För att ändra klämspakens (1) position drar du upp
klämspaken och vrider den till önskad position.
– För att arretera universalanslaget i styrspåret (24) drar
du åt den räfflade skruven (19) när arbetsstycken sticker
ut över sågbordet.
Montera tilläggsanslag (se bild B)
För att lägga an långa arbetsstycken på ett bättre sätt vid
längsgående snitt kan tilläggsanslaget (21) monteras på
universalanslaget (2).
– För att ta ut tilläggsanslaget (21) ur hållaren under
sågbordet trycker du på upplåsningsknappen (26) och
drar ut anslaget bakåt.
– Skjut tilläggsanslaget (21) med de båda vingskruvarna
(27) uppifrån in i universalanslagets (2) spår tills
tilläggsanslaget ligger an mot sågbordet.
– Dra åt de två vingskruvarna (27) medurs.
1 609 92A 66E | (12.01.2021)
Anmärkning: Kontrollera att tilläggsanslaget ligger an
fullständigt mot sågbordet.
Stationärt eller flexibelt montage
För att en säker hantering ska kunna garanteras bör
u
elverktyget monteras på ett plant och stabilt
arbetsbord (arbetsbänk).
Montering på en arbetsyta (se bild C)
– Spänn fast elverktyget på arbetsbordet med hjälp av
lämpliga skruvar. För detta används borrhålen (6).
Montering på ett Bosch-arbetsbord (se bild D)
Arbetsborden från Bosch (t. ex. PTA 2400) håller
elverktyget stadigt på alla underlag med stödben som går att
justera i höjdled.
– Spänn fast elverktyget på arbetsbordet med hjälp av
lämpliga skruvar.
Sätt ihop arbetsbordet korrekt innan elverktyget
u
monteras. En korrekt montering är viktig för att bordet
inte ska braka ihop under arbetet.
Läs noga varningsinstruktionerna och anvisningarna
u
för arbetsbordet. Fel som uppstår till följd av att
varningarna och instruktionerna inte följts kan orsaka
elstöt, brand och/eller allvarliga personskador.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa
träslag, mineraler och metall kan vara hälsovådligt. Beröring
eller inandning av dammet kan orsaka allergiska reaktioner
och/eller andningsbesvär hos användaren eller personer
som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena,
speciellt då i förbindelse med tillsatsämnen för
träbehandling (kromat, träkonserveringsmedel). Endast
yrkesmän får bearbeta asbesthaltigt material.
– Använd om möjligt en för materialet lämplig
dammutsugning.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat
material.
Undvik dammanhopning på arbetsplatsen. Damm kan
u
lätt självantändas.
Damm-/spånutsugningen kan blockeras av damm, spån eller
fragment av arbetsstycket.
– Stäng av elverktyget och dra stickproppen ur vägguttaget.
– Vänta tills sågbladet har stannat helt och hållet.
– Ta reda på orsaken till blockeringen och åtgärda
problemet.
Externt utsug (se bild E)
– Anslut dammsugarslangen till utsugsstutsen (22).
Sugen måste vara lämplig för det material som ska
bearbetas.
Använd en specialsug för att suga hälsovådligt och
cancerframkallande eller torrt damm.
Bosch Power Tools
