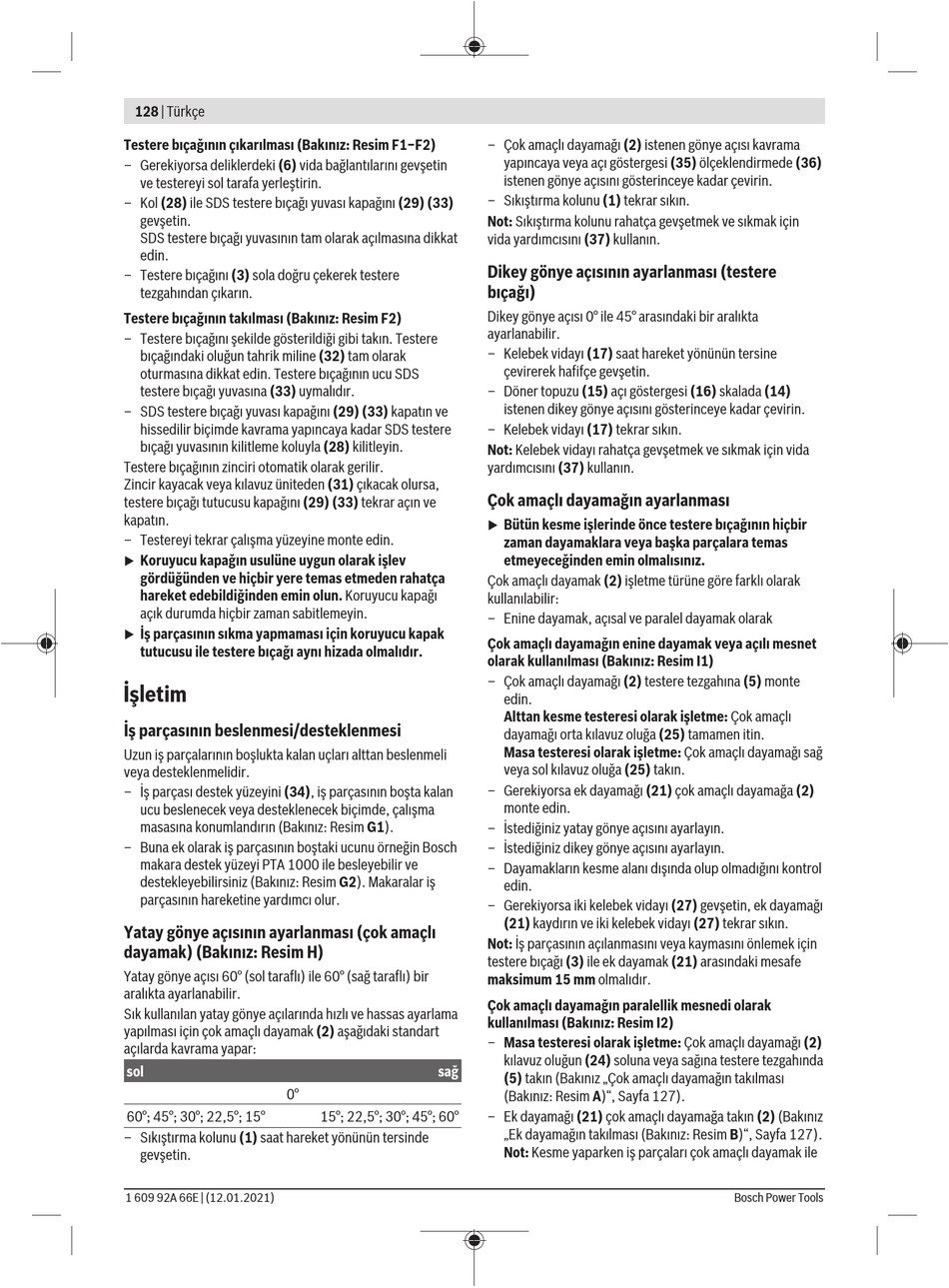

128 | Türkçe
Testere bıçağının çıkarılması (Bakınız: Resim F1−F2)
– Gerekiyorsa deliklerdeki (6) vida bağlantılarını gevşetin
ve testereyi sol tarafa yerleştirin.
– Kol (28) ile SDS testere bıçağı yuvası kapağını (29) (33)
gevşetin.
SDS testere bıçağı yuvasının tam olarak açılmasına dikkat
edin.
– Testere bıçağını (3) sola doğru çekerek testere
tezgahından çıkarın.
Testere bıçağının takılması (Bakınız: Resim F2)
– Testere bıçağını şekilde gösterildiği gibi takın. Testere
bıçağındaki oluğun tahrik miline (32) tam olarak
oturmasına dikkat edin. Testere bıçağının ucu SDS
testere bıçağı yuvasına (33) uymalıdır.
– SDS testere bıçağı yuvası kapağını (29) (33) kapatın ve
hissedilir biçimde kavrama yapıncaya kadar SDS testere
bıçağı yuvasının kilitleme koluyla (28) kilitleyin.
Testere bıçağının zinciri otomatik olarak gerilir.
Zincir kayacak veya kılavuz üniteden (31) çıkacak olursa,
testere bıçağı tutucusu kapağını (29) (33) tekrar açın ve
kapatın.
– Testereyi tekrar çalışma yüzeyine monte edin.
Koruyucu kapağın usulüne uygun olarak işlev
u
gördüğünden ve hiçbir yere temas etmeden rahatça
hareket edebildiğinden emin olun. Koruyucu kapağı
açık durumda hiçbir zaman sabitlemeyin.
İş parçasının sıkma yapmaması için koruyucu kapak
u
tutucusu ile testere bıçağı aynı hizada olmalıdır.
İşletim
İş parçasının beslenmesi/desteklenmesi
Uzun iş parçalarının boşlukta kalan uçları alttan beslenmeli
veya desteklenmelidir.
– İş parçası destek yüzeyini (34), iş parçasının boşta kalan
ucu beslenecek veya desteklenecek biçimde, çalışma
masasına konumlandırın (Bakınız: Resim G1).
– Buna ek olarak iş parçasının boştaki ucunu örneğin Bosch
makara destek yüzeyi PTA 1000 ile besleyebilir ve
destekleyebilirsiniz (Bakınız: Resim G2). Makaralar iş
parçasının hareketine yardımcı olur.
Yatay gönye açısının ayarlanması (çok amaçlı
dayamak) (Bakınız: Resim H)
Yatay gönye açısı 60° (sol taraflı) ile 60° (sağ taraflı) bir
aralıkta ayarlanabilir.
Sık kullanılan yatay gönye açılarında hızlı ve hassas ayarlama
yapılması için çok amaçlı dayamak (2) aşağıdaki standart
açılarda kavrama yapar:
sol
0°
60°; 45°; 30°; 22,5°; 15°
– Sıkıştırma kolunu (1) saat hareket yönünün tersinde
gevşetin.
1 609 92A 66E | (12.01.2021)
– Çok amaçlı dayamağı (2) istenen gönye açısı kavrama
– Sıkıştırma kolunu (1) tekrar sıkın.
Not: Sıkıştırma kolunu rahatça gevşetmek ve sıkmak için
vida yardımcısını (37) kullanın.
Dikey gönye açısının ayarlanması (testere
bıçağı)
Dikey gönye açısı 0° ile 45° arasındaki bir aralıkta
ayarlanabilir.
– Kelebek vidayı (17) saat hareket yönünün tersine
– Döner topuzu (15) açı göstergesi (16) skalada (14)
– Kelebek vidayı (17) tekrar sıkın.
Not: Kelebek vidayı rahatça gevşetmek ve sıkmak için vida
yardımcısını (37) kullanın.
Çok amaçlı dayamağın ayarlanması
u
Çok amaçlı dayamak (2) işletme türüne göre farklı olarak
kullanılabilir:
– Enine dayamak, açısal ve paralel dayamak olarak
Çok amaçlı dayamağın enine dayamak veya açılı mesnet
olarak kullanılması (Bakınız: Resim I1)
– Çok amaçlı dayamağı (2) testere tezgahına (5) monte
– Gerekiyorsa ek dayamağı (21) çok amaçlı dayamağa (2)
– İstediğiniz yatay gönye açısını ayarlayın.
– İstediğiniz dikey gönye açısını ayarlayın.
– Dayamakların kesme alanı dışında olup olmadığını kontrol
– Gerekiyorsa iki kelebek vidayı (27) gevşetin, ek dayamağı
Not: İş parçasının açılanmasını veya kaymasını önlemek için
testere bıçağı (3) ile ek dayamak (21) arasındaki mesafe
maksimum 15 mm olmalıdır.
Çok amaçlı dayamağın paralellik mesnedi olarak
kullanılması (Bakınız: Resim I2)
– Masa testeresi olarak işletme: Çok amaçlı dayamağı (2)
sağ
15°; 22,5°; 30°; 45°; 60° – Ek dayamağı (21) çok amaçlı dayamağa takın (2) (Bakınız
yapıncaya veya açı göstergesi (35) ölçeklendirmede (36)
istenen gönye açısını gösterinceye kadar çevirin.
çevirerek hafifçe gevşetin.
istenen dikey gönye açısını gösterinceye kadar çevirin.
Bütün kesme işlerinde önce testere bıçağının hiçbir
zaman dayamaklara veya başka parçalara temas
etmeyeceğinden emin olmalısınız.
edin.
Alttan kesme testeresi olarak işletme: Çok amaçlı
dayamağı orta kılavuz oluğa (25) tamamen itin.
Masa testeresi olarak işletme: Çok amaçlı dayamağı sağ
veya sol kılavuz oluğa (25) takın.
monte edin.
edin.
(21) kaydırın ve iki kelebek vidayı (27) tekrar sıkın.
kılavuz oluğun (24) soluna veya sağına testere tezgahında
(5) takın (Bakınız „Çok amaçlı dayamağın takılması
(Bakınız: Resim A)", Sayfa 127).
„Ek dayamağın takılması (Bakınız: Resim B)", Sayfa 127).
Not: Kesme yaparken iş parçaları çok amaçlı dayamak ile
