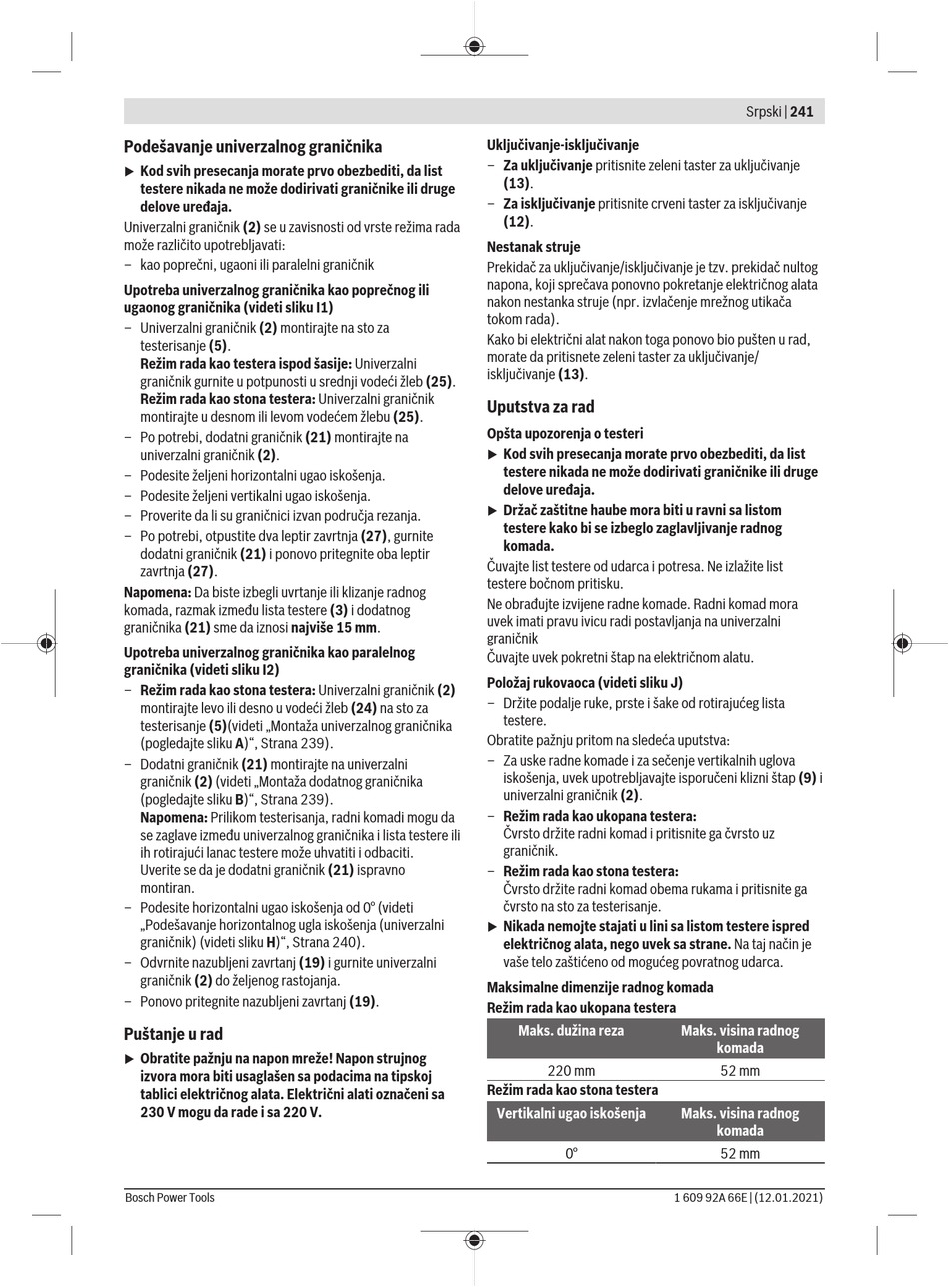

Podešavanje univerzalnog graničnika
Kod svih presecanja morate prvo obezbediti, da list
u
testere nikada ne može dodirivati graničnike ili druge
delove uređaja.
Univerzalni graničnik (2) se u zavisnosti od vrste režima rada
može različito upotrebljavati:
– kao poprečni, ugaoni ili paralelni graničnik
Upotreba univerzalnog graničnika kao poprečnog ili
ugaonog graničnika (videti sliku I1)
– Univerzalni graničnik (2) montirajte na sto za
testerisanje (5).
Režim rada kao testera ispod šasije: Univerzalni
graničnik gurnite u potpunosti u srednji vodeći žleb (25).
Režim rada kao stona testera: Univerzalni graničnik
montirajte u desnom ili levom vodećem žlebu (25).
– Po potrebi, dodatni graničnik (21) montirajte na
univerzalni graničnik (2).
– Podesite željeni horizontalni ugao iskošenja.
– Podesite željeni vertikalni ugao iskošenja.
– Proverite da li su graničnici izvan područja rezanja.
– Po potrebi, otpustite dva leptir zavrtnja (27), gurnite
dodatni graničnik (21) i ponovo pritegnite oba leptir
zavrtnja (27).
Napomena: Da biste izbegli uvrtanje ili klizanje radnog
komada, razmak između lista testere (3) i dodatnog
graničnika (21) sme da iznosi najviše 15 mm.
Upotreba univerzalnog graničnika kao paralelnog
graničnika (videti sliku I2)
– Režim rada kao stona testera: Univerzalni graničnik (2)
montirajte levo ili desno u vodeći žleb (24) na sto za
testerisanje (5)(videti „Montaža univerzalnog graničnika
(pogledajte sliku A)", Strana 239).
– Dodatni graničnik (21) montirajte na univerzalni
graničnik (2) (videti „Montaža dodatnog graničnika
(pogledajte sliku B)", Strana 239).
Napomena: Prilikom testerisanja, radni komadi mogu da
se zaglave između univerzalnog graničnika i lista testere ili
ih rotirajući lanac testere može uhvatiti i odbaciti.
Uverite se da je dodatni graničnik (21) ispravno
montiran.
– Podesite horizontalni ugao iskošenja od 0° (videti
„Podešavanje horizontalnog ugla iskošenja (univerzalni
graničnik) (videti sliku H)", Strana 240).
– Odvrnite nazubljeni zavrtanj (19) i gurnite univerzalni
graničnik (2) do željenog rastojanja.
– Ponovo pritegnite nazubljeni zavrtanj (19).
Puštanje u rad
Obratite pažnju na napon mreže! Napon strujnog
u
izvora mora biti usaglašen sa podacima na tipskoj
tablici električnog alata. Električni alati označeni sa
230 V mogu da rade i sa 220 V.
Bosch Power Tools
Uključivanje-isključivanje
– Za uključivanje pritisnite zeleni taster za uključivanje
(13).
– Za isključivanje pritisnite crveni taster za isključivanje
(12).
Nestanak struje
Prekidač za uključivanje/isključivanje je tzv. prekidač nultog
napona, koji sprečava ponovno pokretanje električnog alata
nakon nestanka struje (npr. izvlačenje mrežnog utikača
tokom rada).
Kako bi električni alat nakon toga ponovo bio pušten u rad,
morate da pritisnete zeleni taster za uključivanje/
isključivanje (13).

Uputstva za rad

Opšta upozorenja o testeri
Kod svih presecanja morate prvo obezbediti, da list
u
testere nikada ne može dodirivati graničnike ili druge
delove uređaja.
Držač zaštitne haube mora biti u ravni sa listom
u
testere kako bi se izbeglo zaglavljivanje radnog
komada.
Čuvajte list testere od udarca i potresa. Ne izlažite list
testere bočnom pritisku.
Ne obrađujte izvijene radne komade. Radni komad mora
uvek imati pravu ivicu radi postavljanja na univerzalni
graničnik
Čuvajte uvek pokretni štap na električnom alatu.
Položaj rukovaoca (videti sliku J)
– Držite podalje ruke, prste i šake od rotirajućeg lista
testere.
Obratite pažnju pritom na sledeća uputstva:
– Za uske radne komade i za sečenje vertikalnih uglova
iskošenja, uvek upotrebljavajte isporučeni klizni štap (9) i
univerzalni graničnik (2).
– Režim rada kao ukopana testera:
Čvrsto držite radni komad i pritisnite ga čvrsto uz
graničnik.
– Režim rada kao stona testera:
Čvrsto držite radni komad obema rukama i pritisnite ga
čvrsto na sto za testerisanje.
Nikada nemojte stajati u lini sa listom testere ispred
u
električnog alata, nego uvek sa strane. Na taj način je
vaše telo zaštićeno od mogućeg povratnog udarca.
Maksimalne dimenzije radnog komada
Režim rada kao ukopana testera
Maks. dužina reza
220 mm
Režim rada kao stona testera
Vertikalni ugao iskošenja
0°
Srpski | 241
Maks. visina radnog
komada
52 mm
Maks. visina radnog
komada
52 mm
1 609 92A 66E | (12.01.2021)
