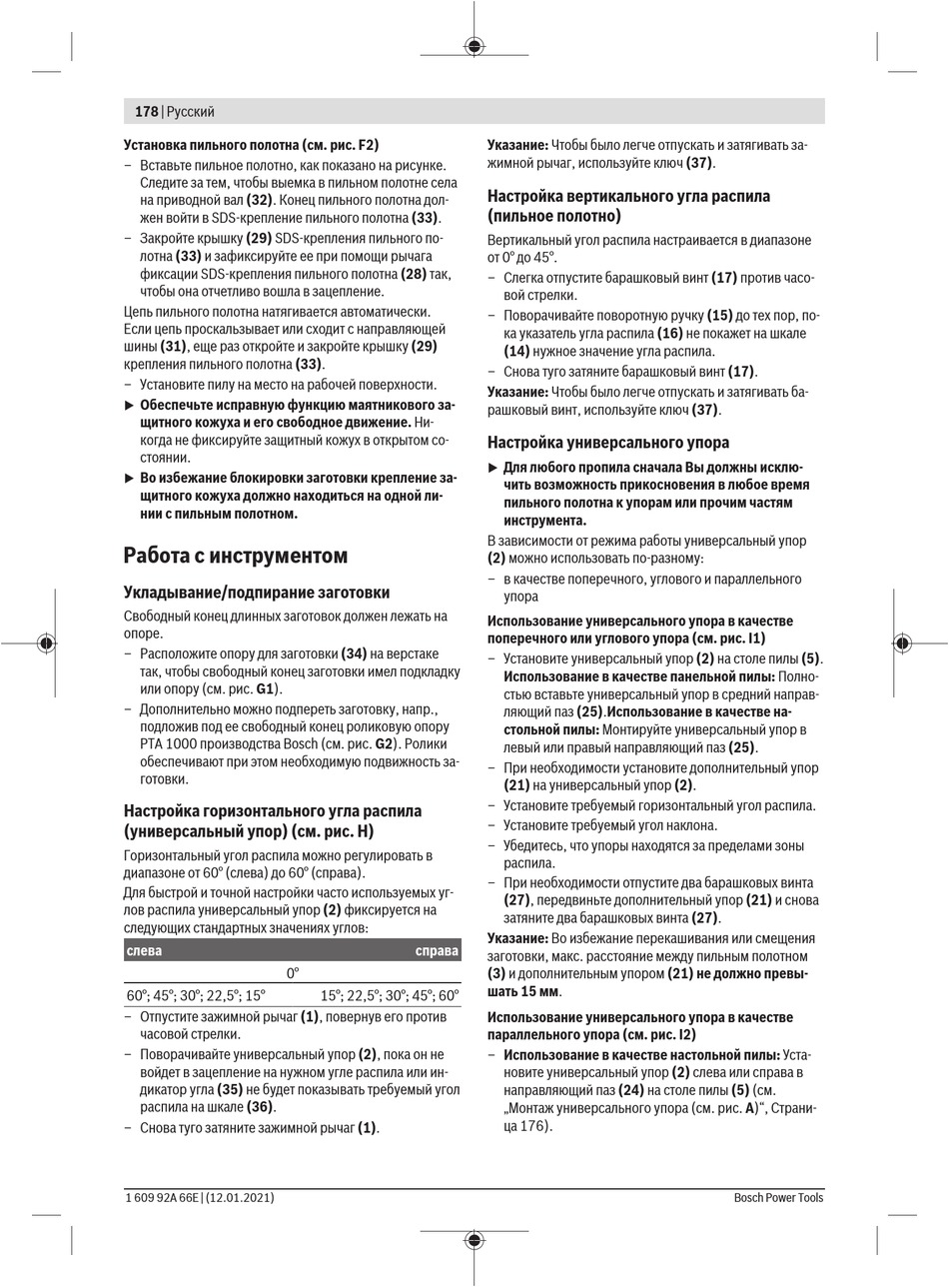

178 | Русский
Установка пильного полотна (см. рис. F2)
– Вставьте пильное полотно, как показано на рисунке.
Следите за тем, чтобы выемка в пильном полотне села
на приводной вал (32). Конец пильного полотна дол-
жен войти в SDS-крепление пильного полотна (33).
– Закройте крышку (29) SDS-крепления пильного по-
лотна (33) и зафиксируйте ее при помощи рычага
фиксации SDS-крепления пильного полотна (28) так,
чтобы она отчетливо вошла в зацепление.
Цепь пильного полотна натягивается автоматически.
Если цепь проскальзывает или сходит с направляющей
шины (31), еще раз откройте и закройте крышку (29)
крепления пильного полотна (33).
– Установите пилу на место на рабочей поверхности.
Обеспечьте исправную функцию маятникового за-
u
щитного кожуха и его свободное движение. Ни-
когда не фиксируйте защитный кожух в открытом со-
стоянии.
Во избежание блокировки заготовки крепление за-
u
щитного кожуха должно находиться на одной ли-
нии с пильным полотном.
Работа с инструментом
Укладывание/подпирание заготовки
Свободный конец длинных заготовок должен лежать на
опоре.
– Расположите опору для заготовки (34) на верстаке
так, чтобы свободный конец заготовки имел подкладку
или опору (см. рис. G1).
– Дополнительно можно подпереть заготовку, напр.,
подложив под ее свободный конец роликовую опору
PTA 1000 производства Bosch (см. рис. G2). Ролики
обеспечивают при этом необходимую подвижность за-
готовки.
Настройка горизонтального угла распила
(универсальный упор) (см. рис. H)
Горизонтальный угол распила можно регулировать в
диапазоне от 60° (слева) до 60° (справа).
Для быстрой и точной настройки часто используемых уг-
лов распила универсальный упор (2) фиксируется на
следующих стандартных значениях углов:
слева
0°
60°; 45°; 30°; 22,5°; 15°
– Отпустите зажимной рычаг (1), повернув его против
часовой стрелки.
– Поворачивайте универсальный упор (2), пока он не
войдет в зацепление на нужном угле распила или ин-
дикатор угла (35) не будет показывать требуемый угол
распила на шкале (36).
– Снова туго затяните зажимной рычаг (1).
1 609 92A 66E | (12.01.2021)
Указание: Чтобы было легче отпускать и затягивать за-
жимной рычаг, используйте ключ (37).
Настройка вертикального угла распила
(пильное полотно)
Вертикальный угол распила настраивается в диапазоне
от 0° до 45°.
– Слегка отпустите барашковый винт (17) против часо-
– Поворачивайте поворотную ручку (15) до тех пор, по-
– Снова туго затяните барашковый винт (17).
Указание: Чтобы было легче отпускать и затягивать ба-
рашковый винт, используйте ключ (37).
Настройка универсального упора
u
В зависимости от режима работы универсальный упор
(2) можно использовать по-разному:
– в качестве поперечного, углового и параллельного
Использование универсального упора в качестве
поперечного или углового упора (см. рис. I1)
– Установите универсальный упор (2) на столе пилы (5).
– При необходимости установите дополнительный упор
– Установите требуемый горизонтальный угол распила.
– Установите требуемый угол наклона.
– Убедитесь, что упоры находятся за пределами зоны
– При необходимости отпустите два барашковых винта
Указание: Во избежание перекашивания или смещения
справа
заготовки, макс. расстояние между пильным полотном
(3) и дополнительным упором (21) не должно превы-
шать 15 мм.
15°; 22,5°; 30°; 45°; 60°
Использование универсального упора в качестве
параллельного упора (см. рис. I2)
– Использование в качестве настольной пилы: Уста-
вой стрелки.
ка указатель угла распила (16) не покажет на шкале
(14) нужное значение угла распила.
Для любого пропила сначала Вы должны исклю-
чить возможность прикосновения в любое время
пильного полотна к упорам или прочим частям
инструмента.
упора
Использование в качестве панельной пилы: Полно-
стью вставьте универсальный упор в средний направ-
ляющий паз (25).Использование в качестве на-
стольной пилы: Монтируйте универсальный упор в
левый или правый направляющий паз (25).
(21) на универсальный упор (2).
распила.
(27), передвиньте дополнительный упор (21) и снова
затяните два барашковых винта (27).
новите универсальный упор (2) слева или справа в
направляющий паз (24) на столе пилы (5) (см.
„Монтаж универсального упора (см. рис. A)", Страни-
ца 176).
