Vakuumpumpsysteme SC/SEM/SH/SR950
1
Tragegriff
2
Drehknopf
3
Gasballastschalter
4
Kolbenklemmen für 5 und 6
5
Auffangkolben für Konden-
sat Druckseite (beschichtet)
6
Auffangkolben für Konden-
sat Saugseite (beschichtet)
7
Sockel
8
Netzschalter
9
Lüfter oben
10 Lüfter unten
11 Anschluss Netzstecker
12 Sicherungsschublade
13 Anschluss für Rezipient
(Gaseinlass)
14 Gasauslass
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
5.4. SR 950
5.4.1. Aufbau des Vakuumpumpsystems

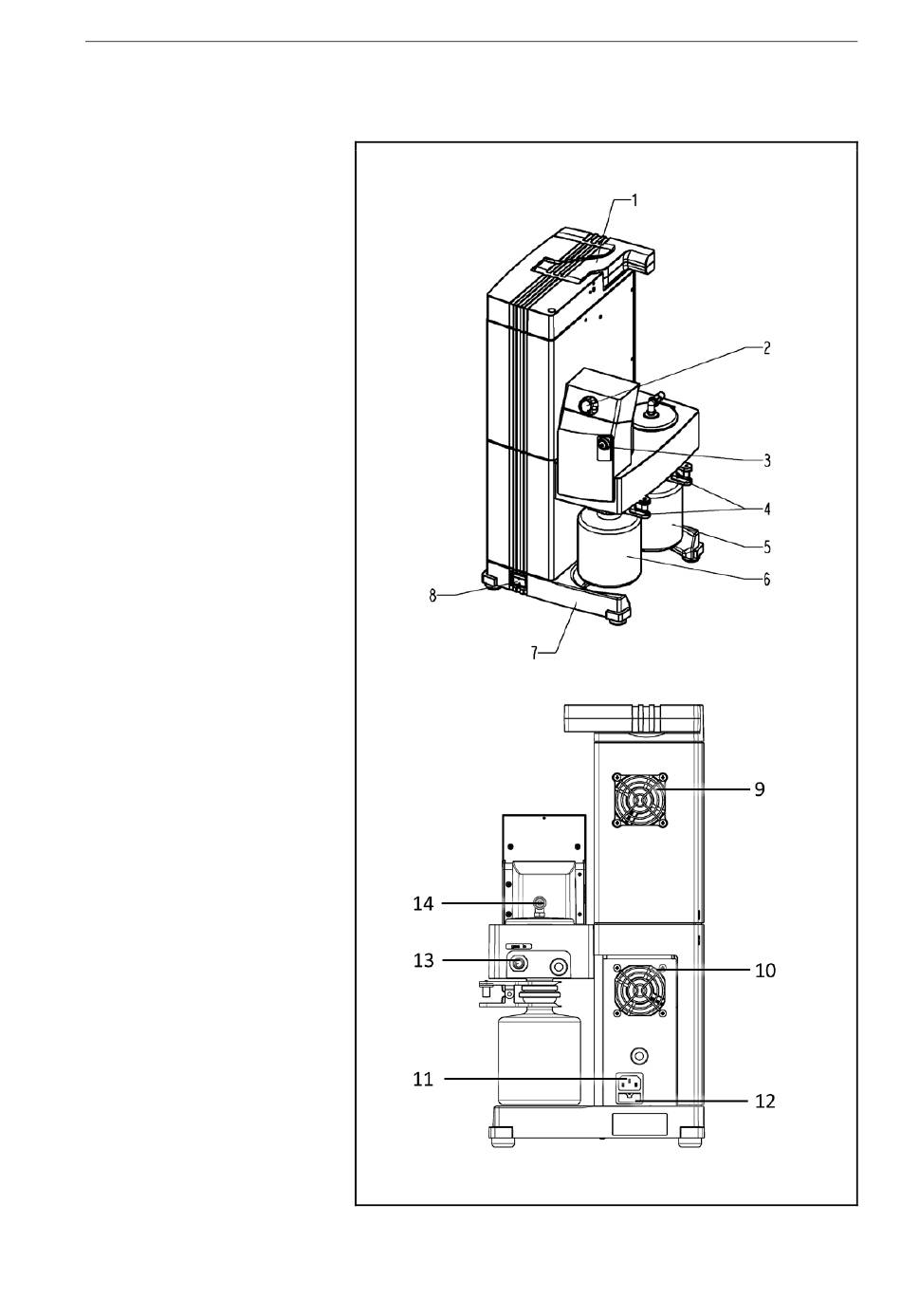

Abb. 6: Vakuumpumpsystem SR 950
Aufbau und Funktionen
21
