Aufbau und Funktionen
1
Tragegriff
2
Hand-Terminal
(abnehmbar; Signale wer-
den drahtlos übertragen)
3
Madenschraube Transport-
sicherung
4
Hochleistungskondensator
5
Bedienknopf Gasbal-
lastventil
6
Anschluss für Belüftung
7
Anschluss für Rezipient
(Gaseinlass)
8
Sechskantstutzen
9
Pumpe
10 Sockel
11 Kolbenklemme für 12
12 Auffangkolben für Konden-
sat Saugseite (beschichtet)
13 Netzschalter
14 Auflage für Hand-Terminal
15 Auffangkolben für Konden-
sat Druckseite (beschichtet)
16 Kolbenklemme für 15
17 Gasauslass
18 Stift Transportsicherung
19 Kühlmittelanschluss am
Hochleistungskondensator
(Zufuhr)
20 Kühlmittelanschluss am
Hochleistungskondensator
(Abfuhr)
12
5.
Aufbau und Funktionen
5.1. Aufbau des Vakuumpumpsystems

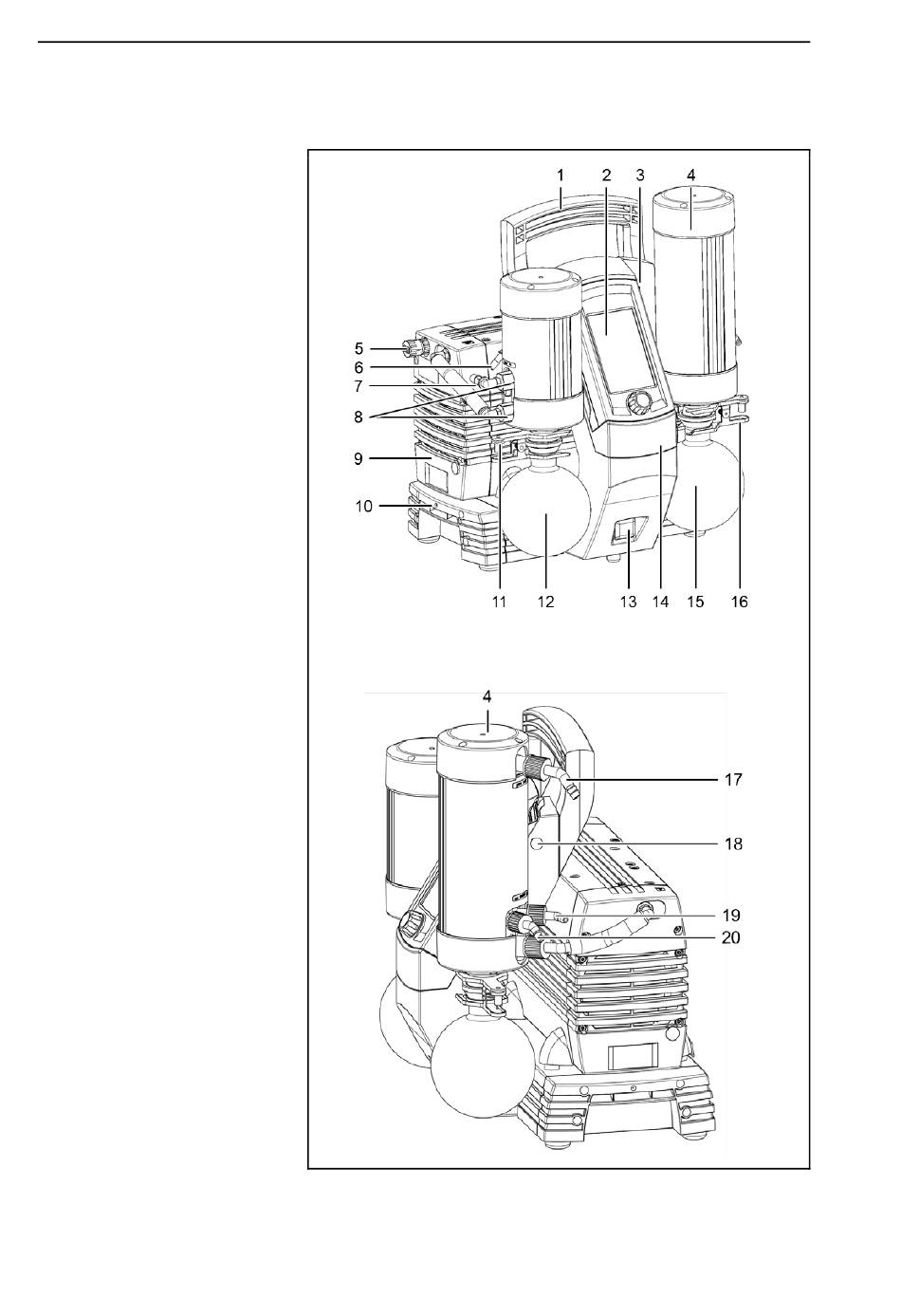

Abb. 2: Vakuumpumpsystem SC 920G
