Vakuumpumpsysteme SC/SEM/SH/SR950
1
Tragegriff
2
Hochleistungskondensator
3
Drehknopf
4
Gasballastschalter
5
Kolbenklemmen für 6 und 7
6
Auffangkolben für Konden-
sat Druckseite (beschichtet)
7
Auffangkolben für Konden-
sat Saugseite (beschichtet)
8
Sockel
9
Netzschalter
10 Lüfter oben
11 Lüfter unten
12 Anschluss Netzstecker
13 Sicherungsschublade
14 Anschluss für Rezipient
(Gaseinlass)
15 Kühlmittelanschluss am
Hochleistungskondensator
(Zufuhr)
16 Kühlmittelanschluss am
Hochleistungskondensator
(Abfuhr)
17 Gasauslass
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
5.3. SH 950
5.3.1. Aufbau des Vakuumpumpsystems

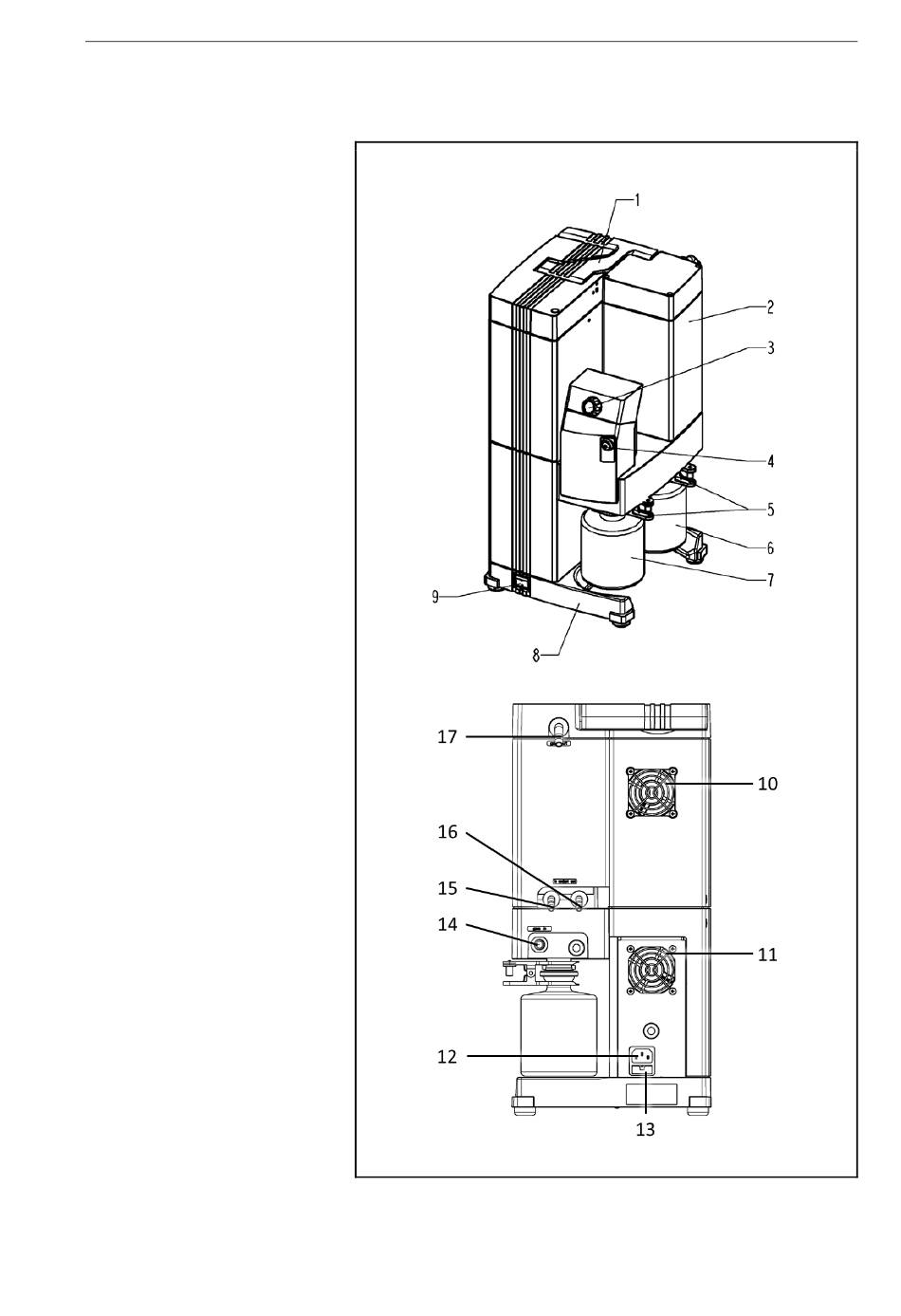

Abb. 5: Vakuumpumpsystem SH 950
Aufbau und Funktionen
