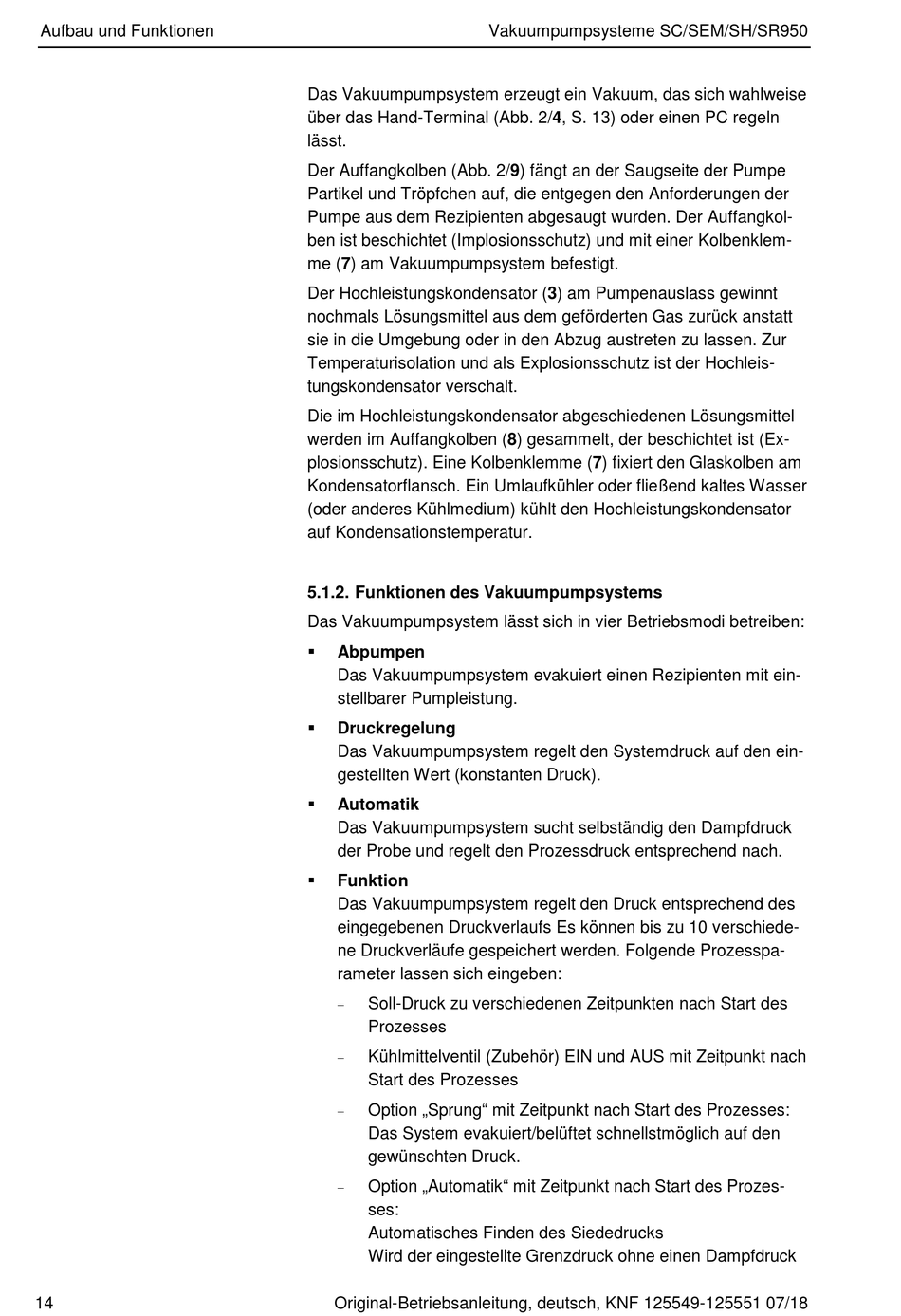

Aufbau und Funktionen
14
Das Vakuumpumpsystem erzeugt ein Vakuum, das sich wahlweise
über das Hand-Terminal (Abb. 2/4, S. 13) oder einen PC regeln
lässt.
Der Auffangkolben (Abb. 2/9) fängt an der Saugseite der Pumpe
Partikel und Tröpfchen auf, die entgegen den Anforderungen der
Pumpe aus dem Rezipienten abgesaugt wurden. Der Auffangkol-
ben ist beschichtet (Implosionsschutz) und mit einer Kolbenklem-
me (7) am Vakuumpumpsystem befestigt.
Der Hochleistungskondensator (3) am Pumpenauslass gewinnt
nochmals Lösungsmittel aus dem geförderten Gas zurück anstatt
sie in die Umgebung oder in den Abzug austreten zu lassen. Zur
Temperaturisolation und als Explosionsschutz ist der Hochleis-
tungskondensator verschalt.
Die im Hochleistungskondensator abgeschiedenen Lösungsmittel
werden im Auffangkolben (8) gesammelt, der beschichtet ist (Ex-
plosionsschutz). Eine Kolbenklemme (7) fixiert den Glaskolben am
Kondensatorflansch. Ein Umlaufkühler oder fließend kaltes Wasser
(oder anderes Kühlmedium) kühlt den Hochleistungskondensator
auf Kondensationstemperatur.
5.1.2. Funktionen des Vakuumpumpsystems
Das Vakuumpumpsystem lässt sich in vier Betriebsmodi betreiben:
Abpumpen
Das Vakuumpumpsystem evakuiert einen Rezipienten mit ein-
stellbarer Pumpleistung.
Druckregelung
Das Vakuumpumpsystem regelt den Systemdruck auf den ein-
gestellten Wert (konstanten Druck).
Automatik
Das Vakuumpumpsystem sucht selbständig den Dampfdruck
der Probe und regelt den Prozessdruck entsprechend nach.
Funktion
Das Vakuumpumpsystem regelt den Druck entsprechend des
eingegebenen Druckverlaufs Es können bis zu 10 verschiede-
ne Druckverläufe gespeichert werden. Folgende Prozesspa-
rameter lassen sich eingeben:
−
Soll-Druck zu verschiedenen Zeitpunkten nach Start des
Prozesses
−
Kühlmittelventil (Zubehör) EIN und AUS mit Zeitpunkt nach
Start des Prozesses
−
Option „Sprung" mit Zeitpunkt nach Start des Prozesses:
Das System evakuiert/belüftet schnellstmöglich auf den
gewünschten Druck.
−
Option „Automatik" mit Zeitpunkt nach Start des Prozes-
ses:
Automatisches Finden des Siededrucks
Wird der eingestellte Grenzdruck ohne einen Dampfdruck
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
Vakuumpumpsysteme SC/SEM/SH/SR950
