Vakuumpumpsysteme SC/SEM/SH/SR950
1
Auslassventil
2
Einlassventil
3
Förderraum
4
Membrane
5
Exzenter
6
Pleuel
7
Antriebsraum
Original-Betriebsanleitung, deutsch, KNF 125549-125551 07/18
5.5. Pumpe
Aufbau

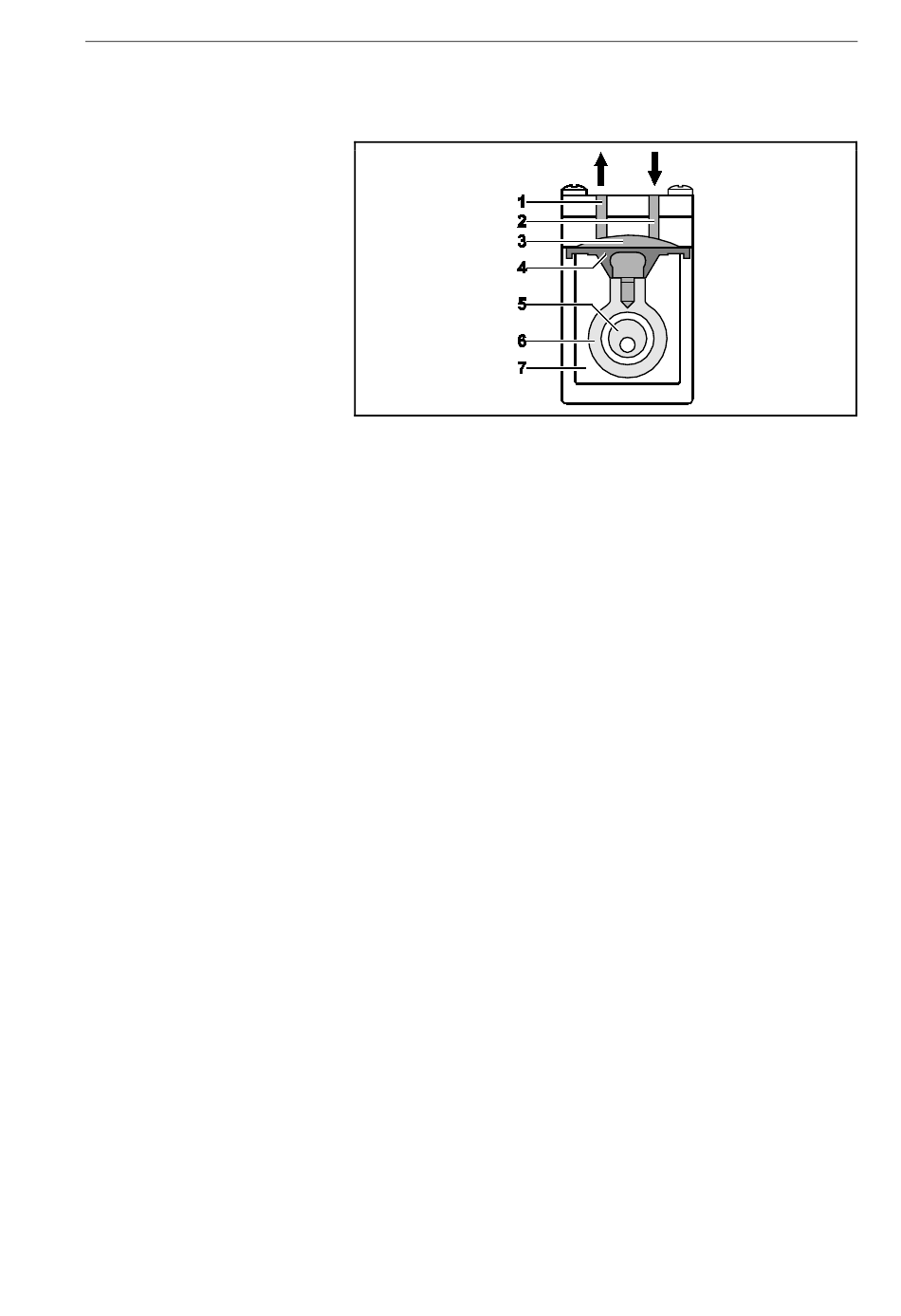

Abb. 7: Aufbau Pumpe
Funktion Membranpumpe
Membranpumpen fördern, komprimieren (je nach Ausführung) und
evakuieren Gase und Dämpfe.
Die elastische Membrane (4) wird durch den Exzenter (5) und den
Pleuel (6) auf und ab bewegt. Im Abwärtshub saugt die Membrane
das zu fördernde Gas über das Einlassventil (2) an und drückt es
im Aufwärtshub über das Auslassventil (1) aus dem Pumpenkopf
heraus. Der Förderraum (3) ist vom Antriebsraum (7) durch die
Membrane hermetisch getrennt.
Aufbau und Funktionen
23
