Instandhaltung

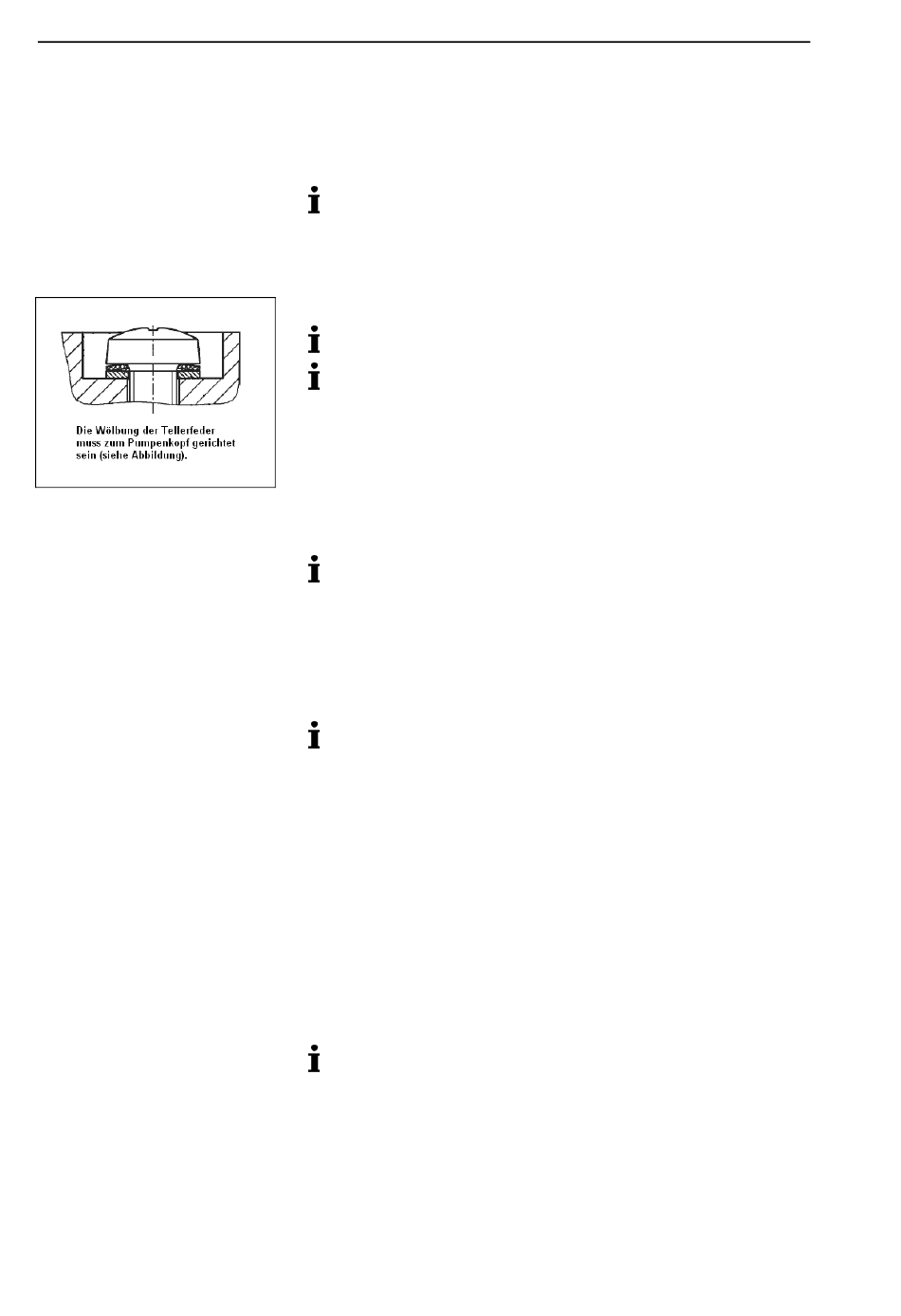

Abb. 27: Ausrichtung der
Tellerfeder
52
2. Von den Zwischenplatten (Abb. 25/7) die Ventilplatten (5) und
(6) sowie die O-Ringe (15) und (16) entnehmen.
3. Die neuen Membranen (Abb. 26/8) von Hand in die Gewinde
der Pleuel einschrauben und handfest anziehen.
Vor dem endgültigen Festziehen der Membranen empfiehlt
es sich, die Membrane in den oberen Umkehrpunkt zu bewe-
gen.
4. Die neuen Ventilplatten (Abb. 25/5) und (6) sowie die neuen O-
Ringe (15) und (16) in die Zwischenplatten (7) einlegen.
Ober- und Unterseite der Ventilplatten sind identisch.
In die Zwischenplatte von Kopf 4 (siehe Abb. 24) müssen die
schwarzen O-Ringe (15) und (16) eingelegt werden!
5. Kopfdeckel (Abb. 25/3) auf die Zwischenplatten (7) auflegen
entsprechend den Bleistiftmarkierungen (Abb. 23/M).
6. An allen vier Köpfen jeweils die Kopfschraube des Kopfdeckels
(Abb. 25/1) vorsichtig, leicht und handfest anziehen (Anzugs-
moment: 60 Ncm).
Zur Anordnung und Ausrichtung von Tellerfedern und Schei-
be der Schraube siehe Abb. 27.
9.3.6. Köpfe und Verschaltung montieren
1. Je drei O-Ringe (Abb. 24/4) in die Verschaltungsbohrungen
legen.
In die Verschaltungsbohrungen zwischen Kopf 3 und Kopf 4
müssen die drei schwarzen O-Ringe (4) eingelegt werden!
2. Köpfe 1 und 2 (Abb. 23/I und II) und Köpfe 3 und 4 (III und IIII)
zusammendrücken.
3. Köpfe 1 und 2 und Köpfe 3 und 4 auf das Kompressorgehäuse
aufsetzen; Befestigungsschrauben (Abb. 21/2) über Kreuz
handfest anziehen (Anzugsmoment: 3,5 Nm).
4. O-Ringe (Abb. 22/14) und Flachdichtungen (11) in die Nuten
bzw. Vertiefungen in den Kopfdeckeln einlegen.
5. Verschaltungen wieder montieren:
Hierfür die Befestigungsschrauben der Verschaltungen
(Abb. 22/9 und 12) handfest anziehen.
Vor der Montage der Verschaltungen ist darauf zu achten,
dass die beiden vorderen Befestigungsschrauben (Abb. 20/9)
in der Fussplatte stecken. Dies ist Voraussetzung um die
Pumpe später wieder im Vakuumpumpsystem zu befestigen.
6. Ausgewechselte Membranen, Ventilplatten und O-Ringe
sachgerecht entsorgen.
